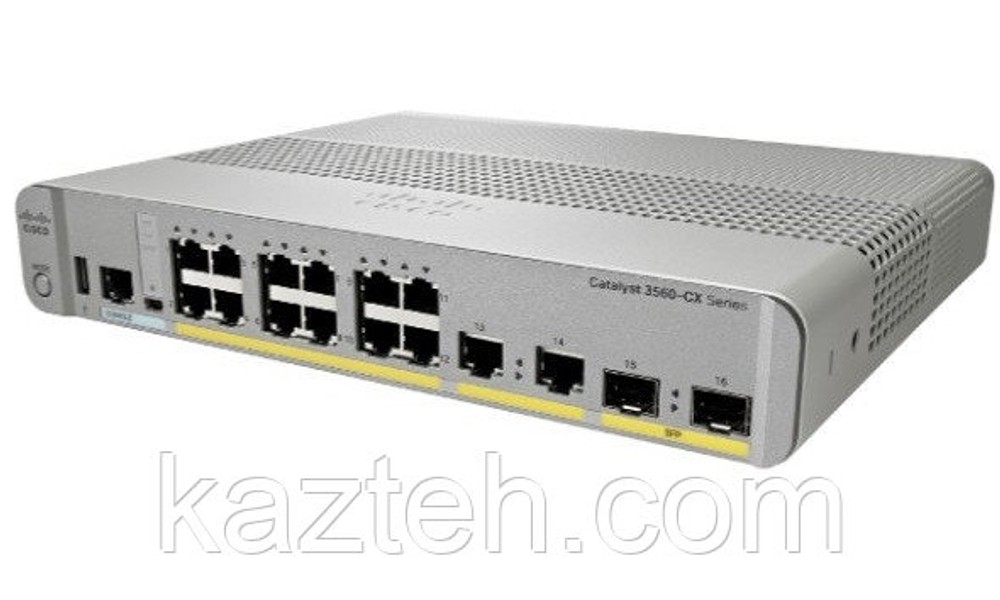

Cisco WS-C3560CX-12TC-S — это компактный управляемый корпоративный коммутатор серии Cisco Catalyst 3560-CX, относящийся к классу multilayer switch. Он поддерживает работу на уровнях Layer 2 и Layer 3, что позволяет использовать его как классический access-коммутатор, а также как небольшой распределительный узел с базовыми функциями маршрутизации.
Данная модель предназначена для офисных сетей, филиалов и пространственно ограниченных инфраструктур, где требуется высокая надежность, гибкость подключения и энергоэффективность.
🧩 Назначение и области применения
Cisco WS-C3560CX-12TC-S применяется в:
- корпоративных офисных сетях
- филиалах компаний (branch office)
- Wi-Fi инфраструктуре (точки доступа)
- IP-телефонии (VoIP)
- системах видеонаблюдения
- малых серверных комнатах
- распределённых сетевых узлах
Основная задача — обеспечение стабильного гигабитного подключения и агрегации трафика в компактном форм-факторе.
🔌 Порты и интерфейсы
📡 Основные порты:
- 12 × Gigabit Ethernet (10/100/1000 Mbps RJ-45)
Эти порты предназначены для подключения рабочих станций, телефонов, камер и других сетевых устройств.
🚀 Uplink интерфейсы:
- 2 × Gigabit Ethernet SFP uplink
- 2 × Gigabit Ethernet RJ-45 uplink (combo-порты)
Такое решение обеспечивает гибкость подключения — можно использовать как медные, так и оптические линии.
🚀 Производительность
Cisco WS-C3560CX-12TC-S обеспечивает:
- коммутационная способность: до 32 Gbps
- forwarding rate: около 17.9 Mpps
- неблокируемая архитектура (non-blocking switching)
- одновременная работа всех портов на полной скорости
🌐 Layer 2 и Layer 3 функции
🔹 Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel
- trunking
- IGMP snooping
- MAC learning
🔹 Layer 3:
- статическая маршрутизация
- RIP
- Inter-VLAN routing
- базовые функции маршрутизации
🔒 Безопасность
Коммутатор поддерживает корпоративные механизмы защиты:
- ACL (Access Control Lists)
- 802.1X аутентификация
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH управление
- SNMPv3 мониторинг
- Port Security
📶 QoS (Quality of Service)
QoS обеспечивает:
- приоритет VoIP трафика
- стабильную видеосвязь
- снижение задержек
- управление полосой пропускания
🧠 Аппаратные характеристики
- форм-фактор: компактный (desktop / wall / rack / DIN rail)
- оперативная память: 512 MB DRAM
- флеш-память: 128 MB
- корпус: металлический промышленного класса
- охлаждение: часто безвентиляторный (fanless)
- питание: внутренний AC блок питания
📡 Uplink и расширение
- 2 × SFP uplink
- 2 × RJ-45 combo uplink
- подключение к core или distribution уровню
- гибкое построение офисных сетей
- поддержка оптических модулей
🔄 Надёжность и стабильность
Cisco WS-C3560CX-12TC-S:
- круглосуточная работа 24/7
- STP защита от сетевых петель
- EtherChannel резервирование каналов
- стабильная работа Cisco IOS
- высокая отказоустойчивость
📊 Преимущества
- 12 гигабитных портов
- гибкие uplink (SFP + RJ-45)
- компактный корпус
- Layer 3 функции
- энергоэффективность
- подходит для офисов и филиалов
- корпоративная надежность Cisco
⚠️ Особенности
- нет PoE (данная модель без PoE)
- ограниченное применение в крупных дата-центрах
- CX серия — компактная, но не новая платформа
- ограниченная масштабируемость
- предназначен для access/branch уровня
🏁 Итог
Cisco WS-C3560CX-12TC-S — это компактный корпоративный коммутатор, предназначенный для офисных и филиальных сетей. Он сочетает в себе 12 гигабитных портов, гибкие uplink-интерфейсы и базовые Layer 3 функции, обеспечивая стабильную и надежную работу сети.
