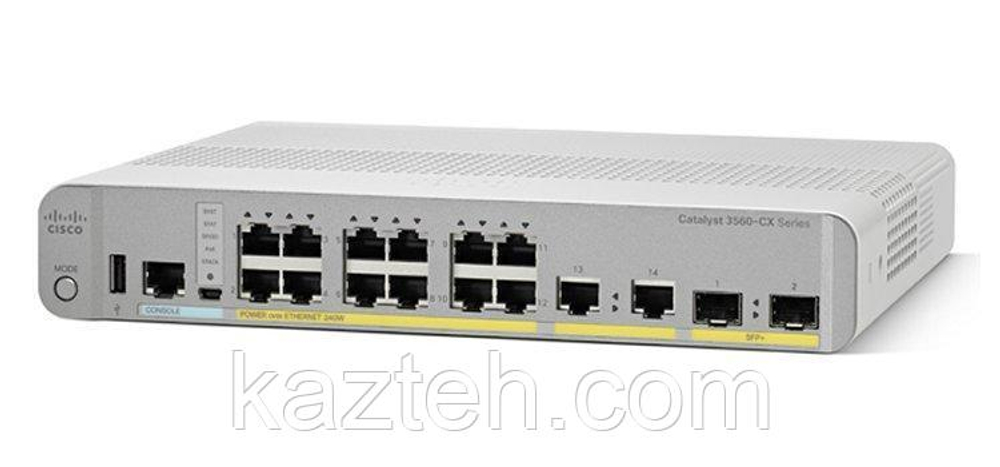

Cisco WS-C3560CX-12PC-S — это компактный управляемый корпоративный коммутатор серии Cisco Catalyst 3560-CX, относящийся к классу multilayer switch. Он поддерживает работу на уровнях Layer 2 и Layer 3, что позволяет использовать его как access-коммутатор, а также как небольшой распределительный узел с базовыми функциями маршрутизации.
Главная особенность модели — 12 портов PoE+, гибкие uplink-интерфейсы и компактный энергоэффективный корпус, что делает его идеальным решением для офисов и филиалов.
🧩 Назначение и области применения
Cisco WS-C3560CX-12PC-S применяется в:
- корпоративных офисных сетях
- филиалах компаний (branch office)
- Wi-Fi инфраструктуре (точки доступа)
- IP-телефонии (VoIP)
- системах видеонаблюдения
- IoT и smart office решениях
- небольших серверных и распределённых сетях
Основная задача — питание устройств по PoE+ и обеспечение стабильной гигабитной сети с возможностью маршрутизации.
🔌 Порты и интерфейсы
📡 Основные порты:
- 12 × Gigabit Ethernet (10/100/1000 Mbps RJ-45)
- все порты поддерживают PoE+
🚀 Uplink интерфейсы:
- 2 × Gigabit Ethernet RJ-45 uplink
- 2 × Gigabit Ethernet SFP uplink
Такое сочетание позволяет подключать устройство как по меди, так и по оптоволокну.
⚡ PoE+ (Power over Ethernet)
Ключевая функция модели:
- общий PoE бюджет: до 240W
- питание устройств через Ethernet-кабель
Поддерживаются:
- Wi-Fi точки доступа
- IP телефоны
- IP камеры
- IoT устройства
✔ не требуется отдельное питание
✔ меньше кабелей
✔ упрощённый монтаж
🚀 Производительность
Cisco WS-C3560CX-12PC-S:
- коммутационная способность: 32 Gbps (router-switch.com)
- forwarding rate: около 23.8 Mpps (router-switch.com)
- неблокируемая архитектура (non-blocking)
- стабильная работа всех портов на полной скорости
🌐 Layer 2 и Layer 3 функции
🔹 Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel
- trunking
- IGMP snooping
- MAC learning
🔹 Layer 3:
- статическая маршрутизация
- RIP
- OSPF (в зависимости от IOS лицензии)
- Inter-VLAN routing
🔒 Безопасность
Коммутатор поддерживает корпоративные функции защиты:
- ACL (Access Control Lists)
- 802.1X аутентификация
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH управление
- SNMPv3 мониторинг
- Port Security
📶 QoS (Quality of Service)
QoS обеспечивает:
- приоритет VoIP трафика
- стабильную видеосвязь
- снижение задержек
- эффективное распределение полосы пропускания
🧠 Аппаратные характеристики
- форм-фактор: компактный (desktop / wall / DIN / rack)
- оперативная память: 512 MB DRAM (router-switch.com)
- флеш-память: 128 MB (router-switch.com)
- корпус: металлический промышленного уровня
- охлаждение: часто безвентиляторный (fanless)
- питание: внутренний AC блок питания
📡 Uplink и расширение
- 2 × SFP uplink
- 2 × RJ-45 uplink
- поддержка оптики и меди
- подключение к core/distribution уровню
- подходит для современных офисных сетей
🔄 Надёжность и стабильность
Cisco WS-C3560CX-12PC-S:
- работа 24/7
- STP защита от петель
- EtherChannel резервирование
- стабильная работа Cisco IOS
- высокая отказоустойчивость
📊 Преимущества
- 12 гигабитных PoE+ портов
- PoE бюджет до 240W
- компактный корпус
- гибкие uplink интерфейсы
- Layer 3 функции
- подходит для офисов и филиалов
- корпоративная надёжность Cisco
⚠️ Особенности
- не предназначен для крупных дата-центров
- CX серия — не новое поколение
- ограниченный PoE бюджет
- ограниченная масштабируемость
- ориентирован на access/branch уровень
🏁 Итог
Cisco WS-C3560CX-12PC-S — это компактный и мощный PoE+ коммутатор корпоративного уровня, предназначенный для офисных и филиальных сетей. Он сочетает 12 PoE+ портов, гибкие uplink-интерфейсы и базовые Layer 3 функции, обеспечивая стабильную и надёжную работу сети.
