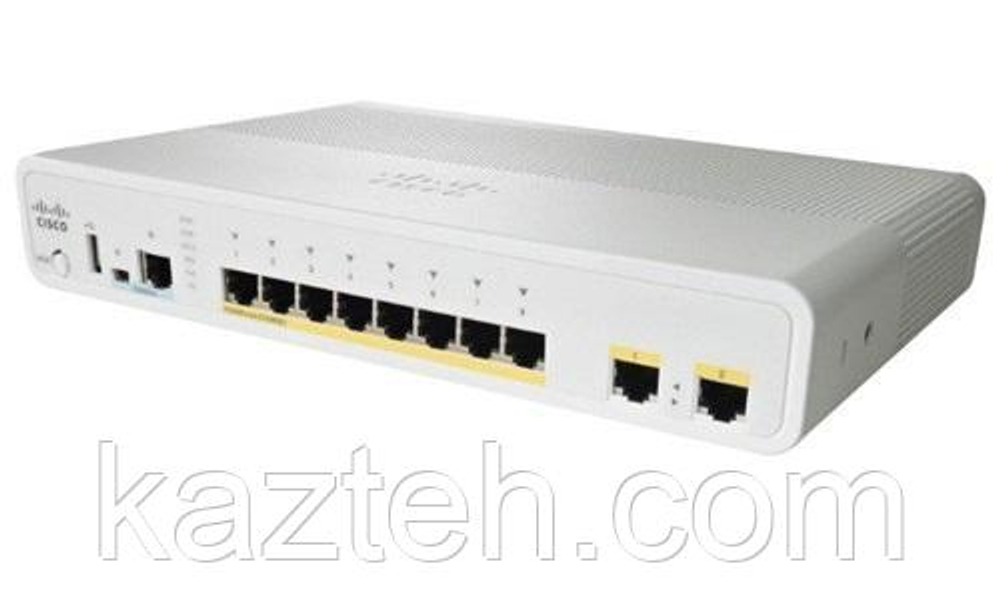

Cisco WS-C3560CPD-8PT-S — это компактный управляемый корпоративный коммутатор серии Cisco Catalyst 3560-C, относящийся к классу multilayer switch (Layer 2 + Layer 3). Он предназначен для небольших офисных и филиальных сетей, где требуется компактность, низкое энергопотребление и возможность питания сетевых устройств через Ethernet.
Главная особенность модели — питание от внешнего PoE-источника (PoE-in), компактный форм-фактор и поддержка PoE-out на портах доступа.
🧩 Назначение и области применения
Cisco WS-C3560CPD-8PT-S используется в:
- корпоративных офисах
- филиалах компаний (branch office)
- системах видеонаблюдения (IP CCTV)
- Wi-Fi инфраструктуре (точки доступа)
- IP-телефонии (VoIP)
- рабочих местах с ограниченным пространством
- распределённых и «удалённых» сетевых узлах
Основная задача — обеспечение доступа на уровне Ethernet с PoE-питанием устройств при минимальном энергопотреблении.
🔌 Порты и интерфейсы
📡 Основные порты:
- 8 × Gigabit Ethernet (10/100/1000 Mbps RJ-45)
- поддержка PoE на портах доступа (в рамках бюджета)
🚀 Uplink интерфейсы:
- 2 × Gigabit Ethernet RJ-45 uplink
Эти порты используются для подключения к вышестоящей сети или агрегации.
⚡ PoE (Power over Ethernet)
Особенность данной модели:
- поддержка PoE на портах доступа
- питание ограничено внешним источником
- общий PoE бюджет: около 23.8W (в зависимости от конфигурации)
📌 Важно:
Это не классический мощный PoE+ коммутатор — модель рассчитана на компактные и маломощные PoE-устройства.
🚀 Производительность
Cisco WS-C3560CPD-8PT-S:
- коммутационная способность: около 10 Gbps
- forwarding rate: около 13.2 Mpps
- неблокируемая архитектура (non-blocking)
- стабильная работа всех портов на гигабитной скорости
🌐 Layer 2 и Layer 3 функции
🔹 Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- trunking
- EtherChannel
- IGMP snooping
- MAC learning
🔹 Layer 3:
- статическая маршрутизация
- RIP
- Inter-VLAN routing
- базовые функции маршрутизации
🔒 Безопасность
Коммутатор поддерживает корпоративные функции защиты:
- ACL (Access Control Lists)
- 802.1X аутентификация
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH управление
- SNMPv3 мониторинг
- Port Security
📶 QoS (Quality of Service)
QoS обеспечивает:
- приоритет VoIP трафика
- стабильную видеосвязь
- снижение задержек
- управление полосой пропускания
🧠 Аппаратные характеристики
- форм-фактор: компактный (desktop / wall / DIN rail)
- оперативная память: 128 MB DRAM
- флеш-память: 64 MB
- корпус: металлический промышленного уровня
- охлаждение: часто безвентиляторный (fanless)
- питание: DC 48V (через внешний источник PoE-in)
📡 Uplink и расширение
- 2 × Gigabit Ethernet uplink
- возможность каскадирования
- подключение к core/distribution сети
- использование в удалённых точках
🔄 Надёжность и стабильность
Cisco WS-C3560CPD-8PT-S:
- работа 24/7
- защита STP от петель
- резервирование каналов
- стабильная работа Cisco IOS
- высокая энергоэффективность
📊 Преимущества
- компактный размер
- питание от PoE (PoE-in)
- низкое энергопотребление
- 8 гигабитных портов
- подходит для удалённых точек
- корпоративная Cisco надёжность
⚠️ Особенности
- очень ограниченный PoE бюджет
- не поддерживает мощные PoE+ нагрузки
- устаревшая платформа серии 3560C
- не подходит для больших сетей
- ограниченная масштабируемость
🏁 Итог
Cisco WS-C3560CPD-8PT-S — это компактный специализированный коммутатор для удалённых и малых сетевых узлов, где важно низкое энергопотребление и базовое PoE-питание устройств. Он подходит для офисных точек, камер и небольших сетей, но не предназначен для высоконагруженных инфраструктур.
