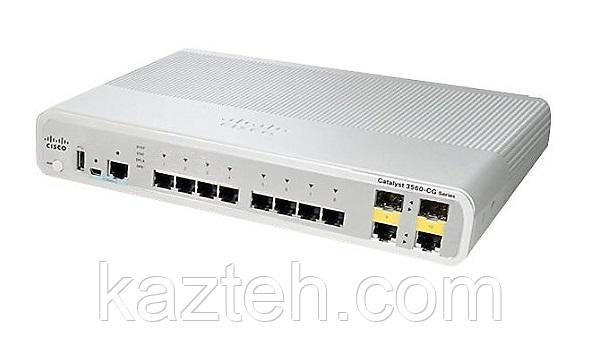

Cisco WS-C3560CG-8TC-S — это компактный управляемый корпоративный коммутатор серии Cisco Catalyst 3560-CG, относящийся к классу multilayer switch. Он поддерживает работу на уровнях Layer 2 и Layer 3, что позволяет использовать его как access-коммутатор, а также как небольшой распределительный узел с базовыми функциями маршрутизации.
Главная особенность модели — компактный корпус, полностью гигабитные порты и тихая (часто безвентиляторная) работа, что делает его удобным для офисов, филиалов и малых инфраструктур.
🧩 Назначение и области применения
Cisco WS-C3560CG-8TC-S применяется в:
- корпоративных офисных сетях
- филиалах компаний (branch office)
- системах видеонаблюдения (IP CCTV)
- Wi-Fi инфраструктуре (точки доступа)
- IP-телефонии (VoIP)
- малых серверных и распределённых узлах
- сетях с ограниченным пространством и требованиями к тишине
Основная задача — обеспечение стабильного гигабитного доступа и базовой маршрутизации в компактном формате.
🔌 Порты и интерфейсы
📡 Основные порты:
- 8 × Gigabit Ethernet (10/100/1000 Mbps RJ-45)
Все порты работают на гигабитной скорости.
🚀 Uplink интерфейсы:
- 2 × Gigabit Ethernet RJ-45 / SFP combo uplink
Позволяют подключать магистраль как по меди, так и по оптике.
🚀 Производительность
Cisco WS-C3560CG-8TC-S:
- коммутационная способность: около 10 Gbps
- forwarding rate: около 13.2 Mpps
- неблокируемая архитектура (non-blocking switching)
- стабильная работа всех портов на полной скорости
🌐 Layer 2 и Layer 3 функции
🔹 Layer 2:
- VLAN (802.1Q)
- STP / RSTP / MSTP
- trunking
- EtherChannel
- IGMP snooping
- MAC learning
🔹 Layer 3:
- статическая маршрутизация
- RIP
- Inter-VLAN routing
- базовые функции маршрутизации
🔒 Безопасность
Коммутатор поддерживает корпоративные механизмы защиты:
- ACL (Access Control Lists)
- 802.1X аутентификация
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH управление
- SNMPv3 мониторинг
- Port Security
📶 QoS (Quality of Service)
QoS обеспечивает:
- приоритет VoIP трафика
- стабильную видеосвязь
- снижение задержек
- управление полосой пропускания
🧠 Аппаратные характеристики
- форм-фактор: compact (desktop / wall / DIN / rack)
- оперативная память: 128 MB DRAM
- флеш-память: 64 MB
- корпус: металлический промышленного класса
- охлаждение: часто безвентиляторный (fanless)
- питание: AC 100–240V
📡 Uplink и расширение
- 2 × combo uplink (RJ-45 / SFP)
- поддержка оптических модулей
- подключение к core/distribution уровню
- подходит для малых и средних офисных сетей
🔄 Надёжность и стабильность
Cisco WS-C3560CG-8TC-S:
- работа 24/7
- STP защита от петель
- EtherChannel резервирование
- стабильная работа Cisco IOS
- высокая надежность корпоративного уровня
📊 Преимущества
- 8 гигабитных портов
- компактный корпус
- тихая работа (часто fanless)
- 2 uplink combo порта
- Layer 3 функции
- подходит для офисов и филиалов
- энергоэффективность
⚠️ Особенности
- нет PoE (в данной модели)
- устаревшая серия (End-of-Life)
- ограниченная масштабируемость
- не предназначен для дата-центров
- используется в основном как access-коммутатор
🏁 Итог
Cisco WS-C3560CG-8TC-S — это компактный гигабитный коммутатор корпоративного уровня, предназначенный для офисных и филиальных сетей. Он сочетает стабильную производительность, Layer 3 функции и удобный компактный форм-фактор.
