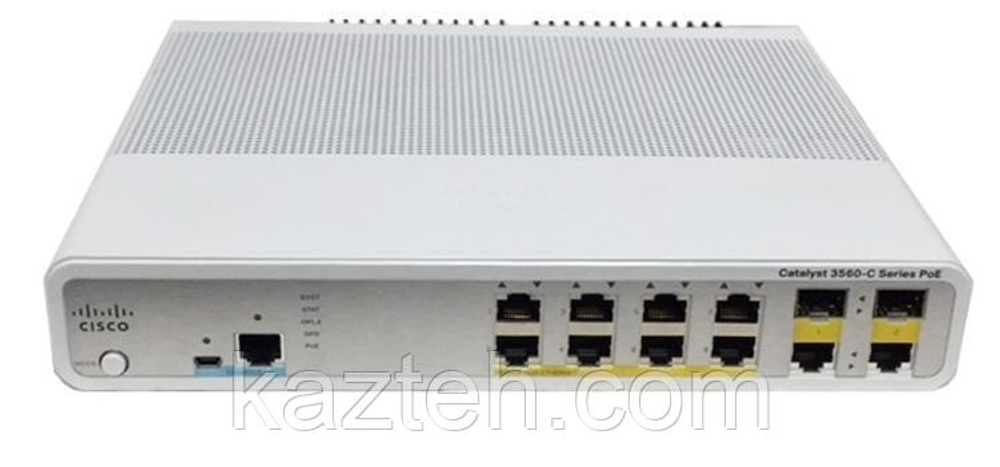

Cisco WS-C3560C-8PC-S — это компактный управляемый корпоративный коммутатор серии Cisco Catalyst 3560-C, относящийся к классу multilayer switch с поддержкой Layer 2 и Layer 3 функций. Он предназначен для небольших офисов, филиалов и распределённых сетевых узлов, где требуется компактность, PoE-питание и стабильная работа.
Главная особенность модели — 8 Fast Ethernet PoE+ портов, компактный безвентиляторный корпус и гибкие uplink-интерфейсы, что делает его удобным для офисов, магазинов, школ и небольших корпоративных сетей.
🧩 Назначение и области применения
Cisco WS-C3560C-8PC-S применяется в:
- корпоративных офисных сетях
- филиалах компаний (branch office)
- системах видеонаблюдения (IP CCTV)
- IP-телефонии (VoIP)
- Wi-Fi инфраструктуре (точки доступа)
- розничных магазинах и торговых точках
- небольших серверных и сетевых узлах
Основная задача — подключение IP-устройств с питанием PoE и обеспечение стабильной сети в компактном формате.
🔌 Порты и интерфейсы
📡 Основные порты:
- 8 × 10/100 Fast Ethernet RJ-45
- поддержка PoE / PoE+ на всех портах
🚀 Uplink интерфейсы:
- 1 × dual-purpose Gigabit Ethernet (RJ-45 или SFP)
или - в зависимости от конфигурации: uplink модуль 10/100/1000 + SFP
📌 Uplink используется для подключения к магистральной сети или вышестоящему коммутатору.
⚡ PoE (Power over Ethernet)
Особенности питания:
- поддержка IEEE 802.3af PoE
- общий PoE бюджет: до 124W
- питание устройств через Ethernet-кабель
Поддерживаемые устройства:
- IP телефоны
- Wi-Fi точки доступа
- IP камеры
- IoT устройства
✔ меньше кабелей
✔ централизованное питание
✔ упрощённый монтаж
🚀 Производительность
Cisco WS-C3560C-8PC-S:
- коммутационная способность: 10 Gbps
- неблокируемая архитектура (non-blocking)
- стабильная работа всех портов на полной скорости
🌐 Layer 2 и Layer 3 функции
🔹 Layer 2:
- VLAN (802.1Q)
- STP / RSTP
- trunking
- EtherChannel
- IGMP snooping
- MAC learning
🔹 Layer 3:
- статическая маршрутизация
- RIP
- Inter-VLAN routing
- базовые функции маршрутизации
🔒 Безопасность
Коммутатор поддерживает корпоративные функции защиты:
- ACL (Access Control Lists)
- 802.1X аутентификация
- DHCP Snooping
- Dynamic ARP Inspection
- IP Source Guard
- SSH управление
- SNMPv3 мониторинг
- Port Security
📶 QoS (Quality of Service)
QoS обеспечивает:
- приоритет VoIP трафика
- стабильную видеосвязь
- снижение задержек
- управление полосой пропускания
🧠 Аппаратные характеристики
- форм-фактор: compact (desktop / wall / rack)
- оперативная память: 128 MB DRAM
- флеш-память: 64 MB
- корпус: металлический, промышленного класса
- охлаждение: часто безвентиляторный (fanless)
- питание: внутренний AC блок питания
📡 Uplink и расширение
- 1 × dual-purpose uplink (RJ-45 / SFP)
- подключение к core/distribution уровню
- поддержка оптических модулей
- использование в малых и средних сетях
🔄 Надёжность и стабильность
Cisco WS-C3560C-8PC-S:
- работа 24/7
- STP защита от петель
- EtherChannel резервирование
- стабильная работа Cisco IOS
- высокая корпоративная надёжность
📊 Преимущества
- 8 PoE портов
- PoE бюджет до 124W
- компактный корпус
- гибкий uplink
- Layer 3 функции
- подходит для офисов и филиалов
- надёжность Cisco
⚠️ Особенности
- только Fast Ethernet (100 Mbps) на access-портах
- устаревшая серия (EoL)
- ограниченная масштабируемость
- не подходит для высоконагруженных сетей
- используется как access-коммутатор
🏁 Итог
Cisco WS-C3560C-8PC-S — это компактный PoE-коммутатор корпоративного уровня для небольших сетей. Он идеально подходит для офисов, магазинов и филиалов, где требуется подключение IP-устройств и стабильная работа сети при минимальном размере оборудования.
