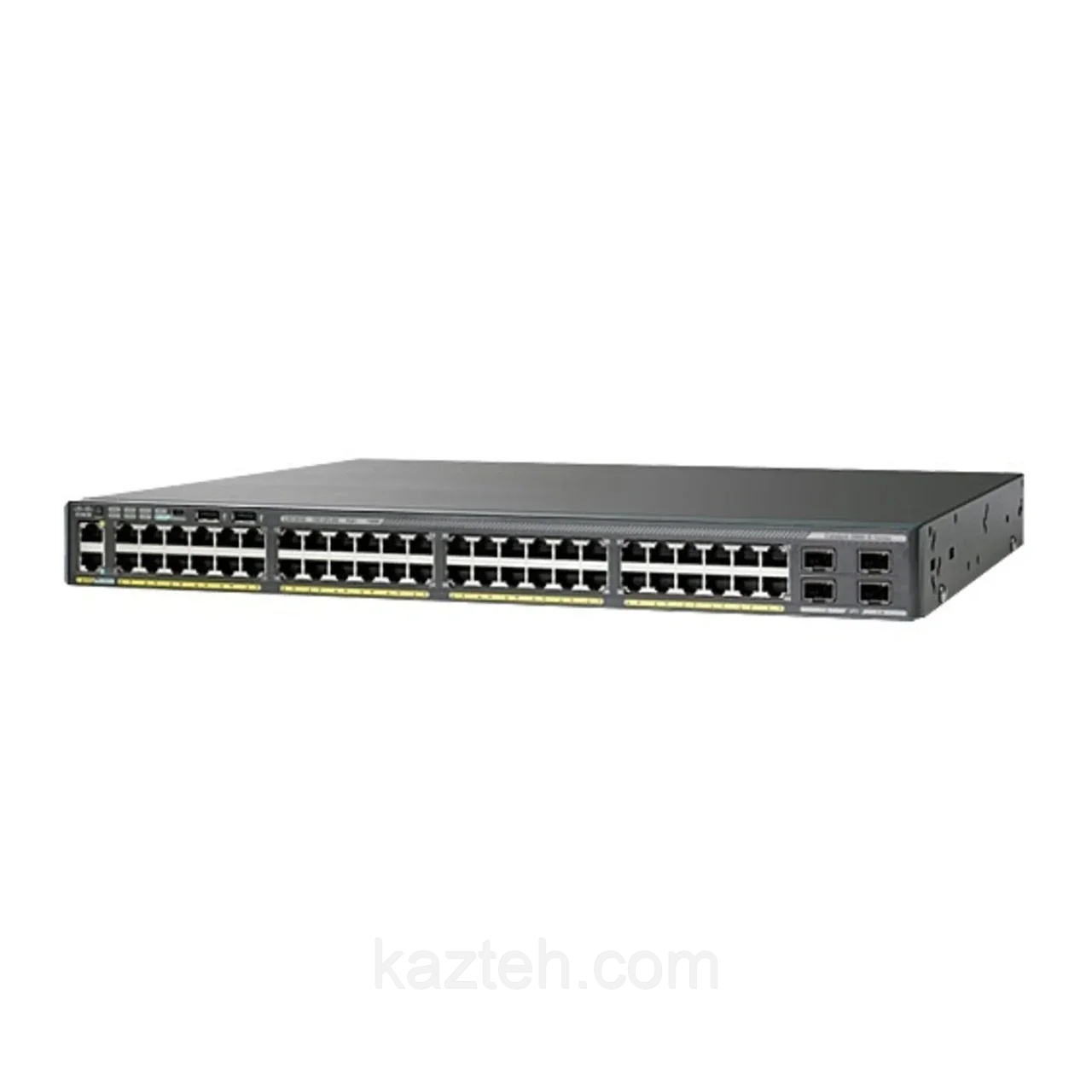

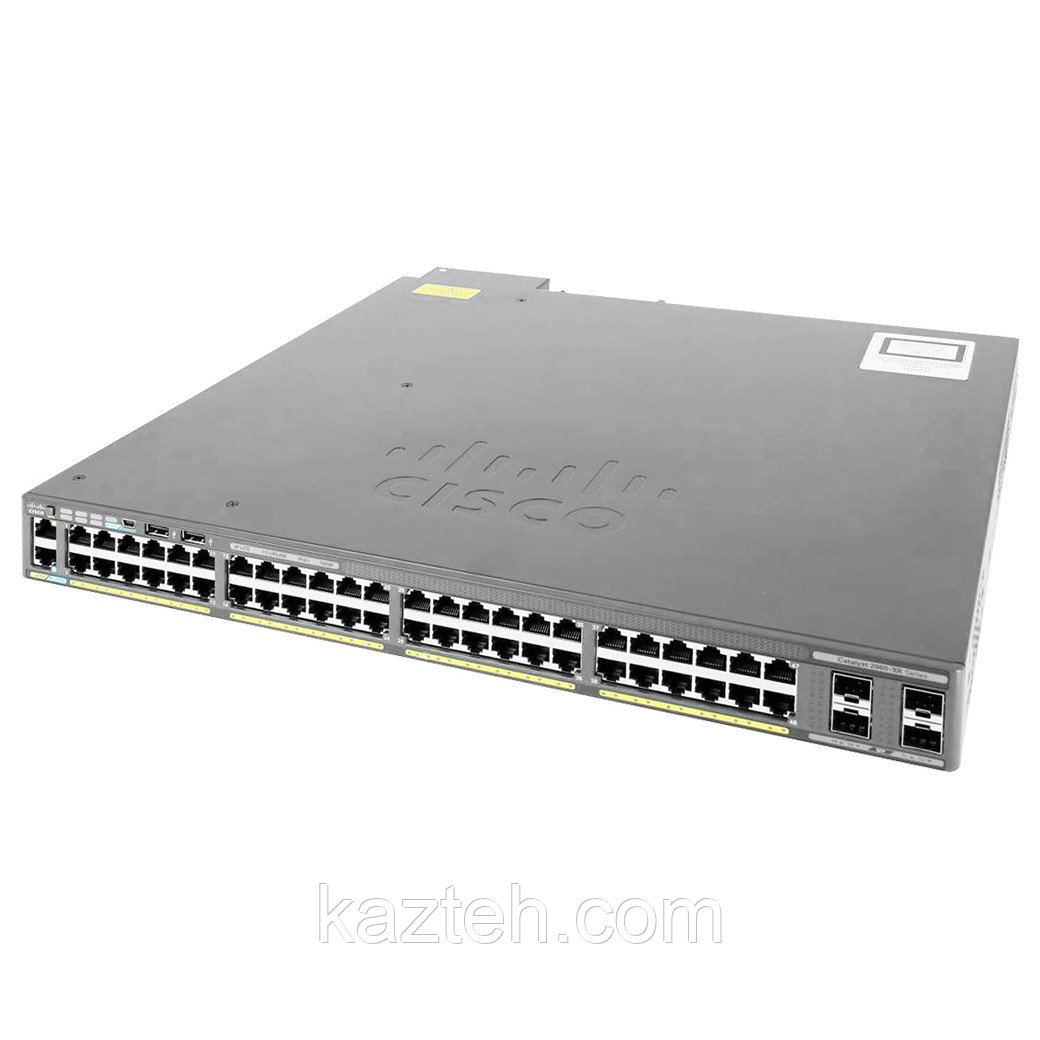

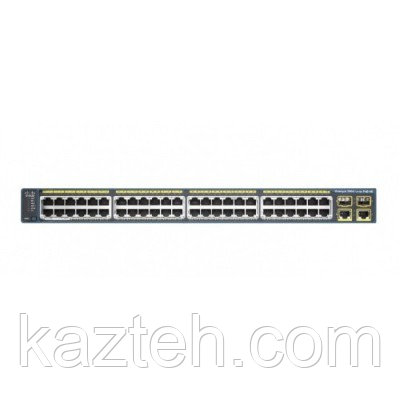

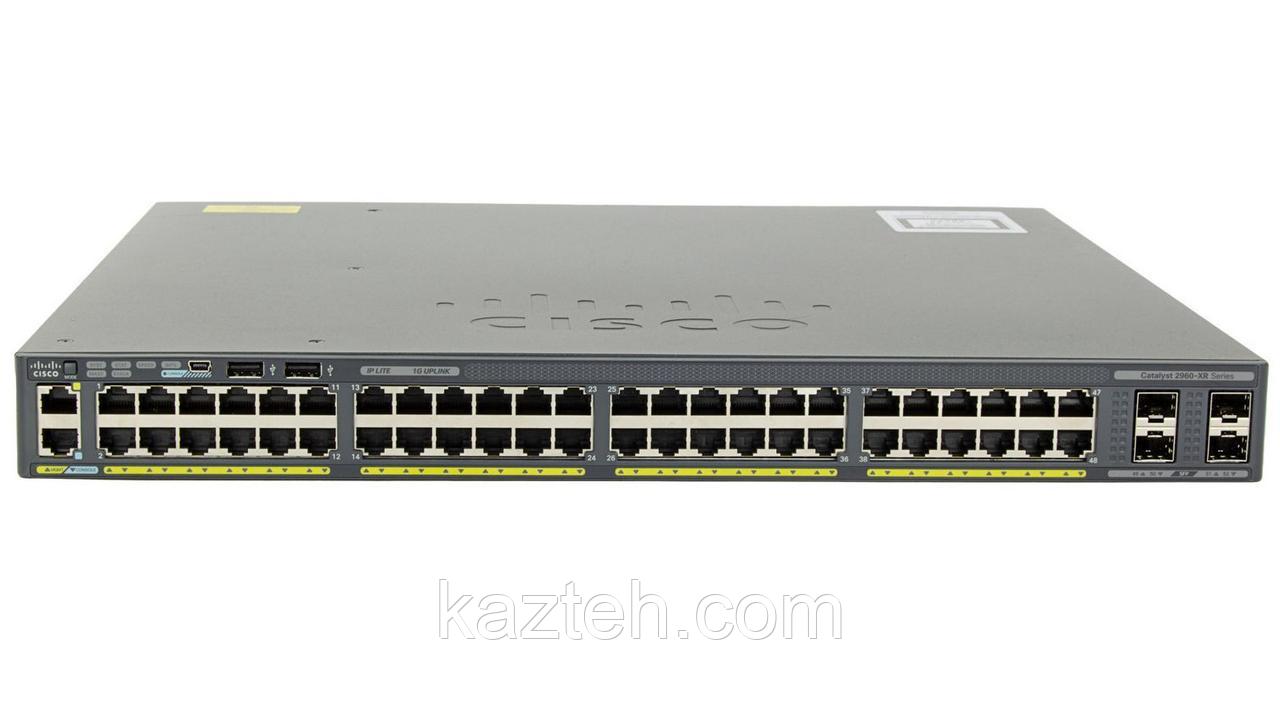

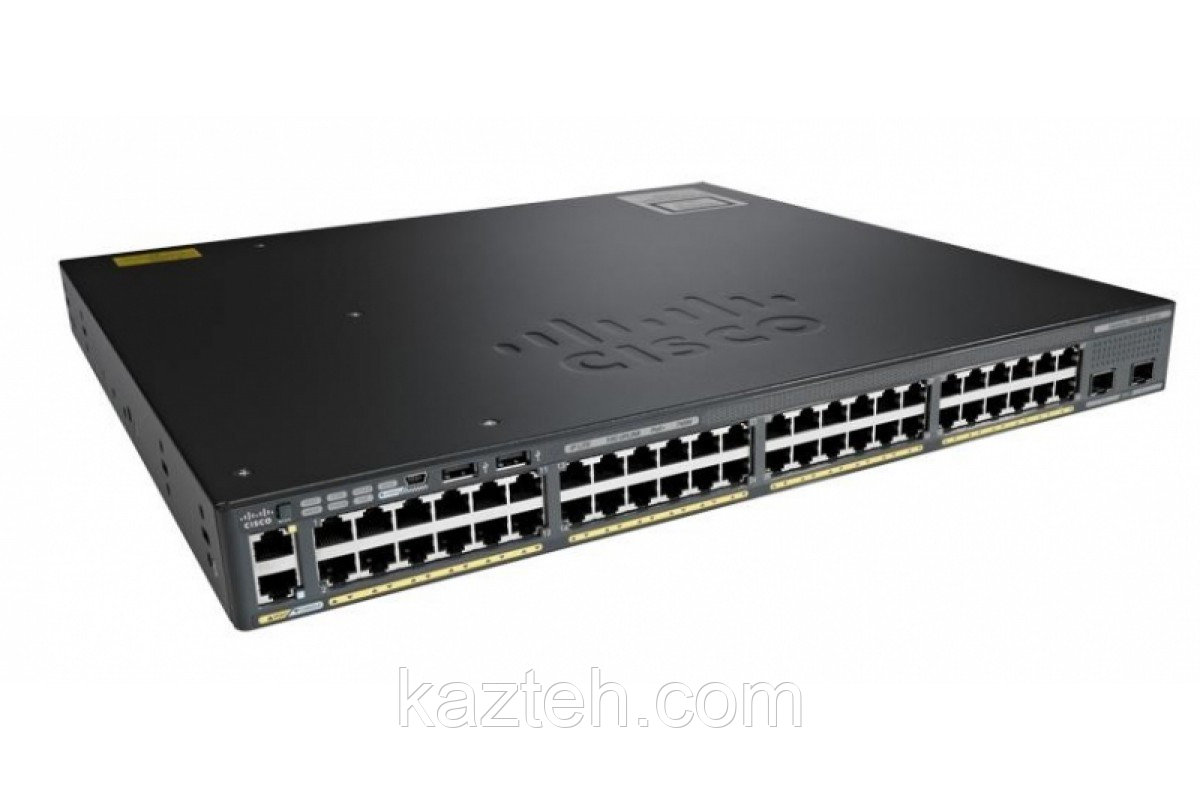

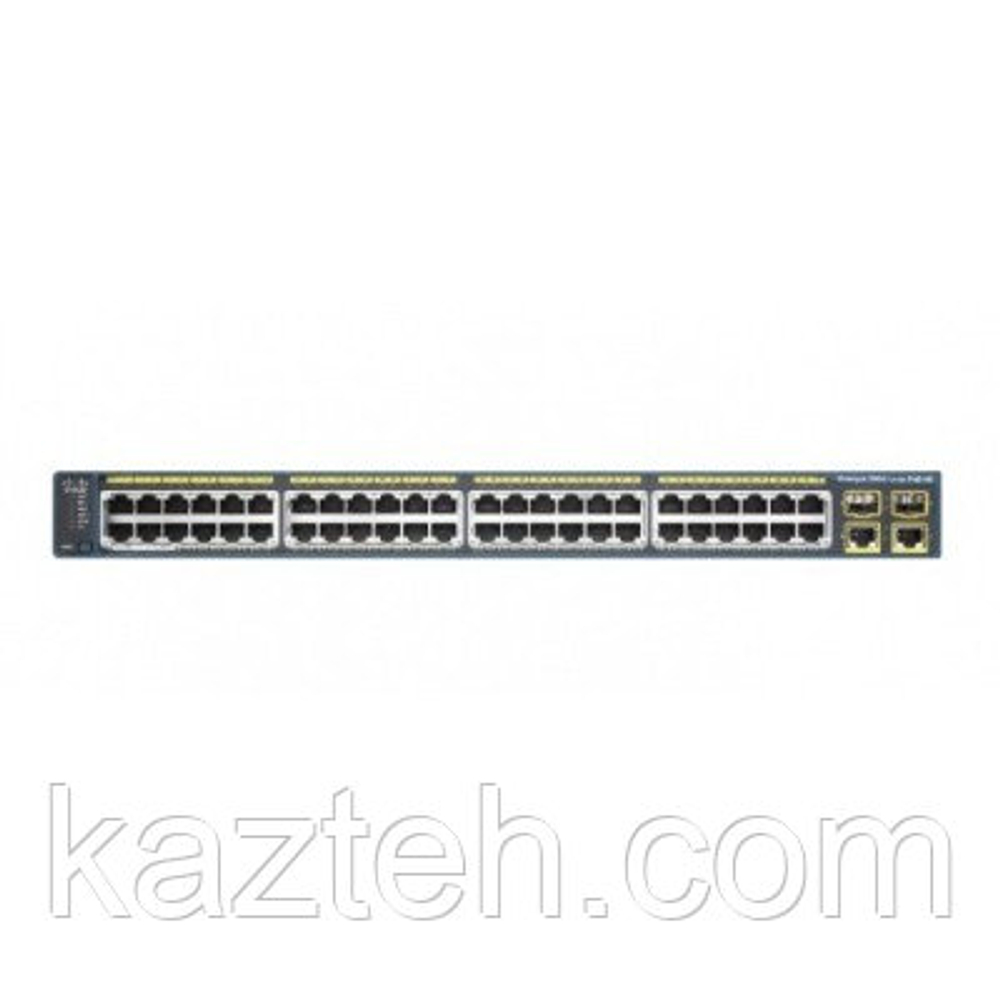

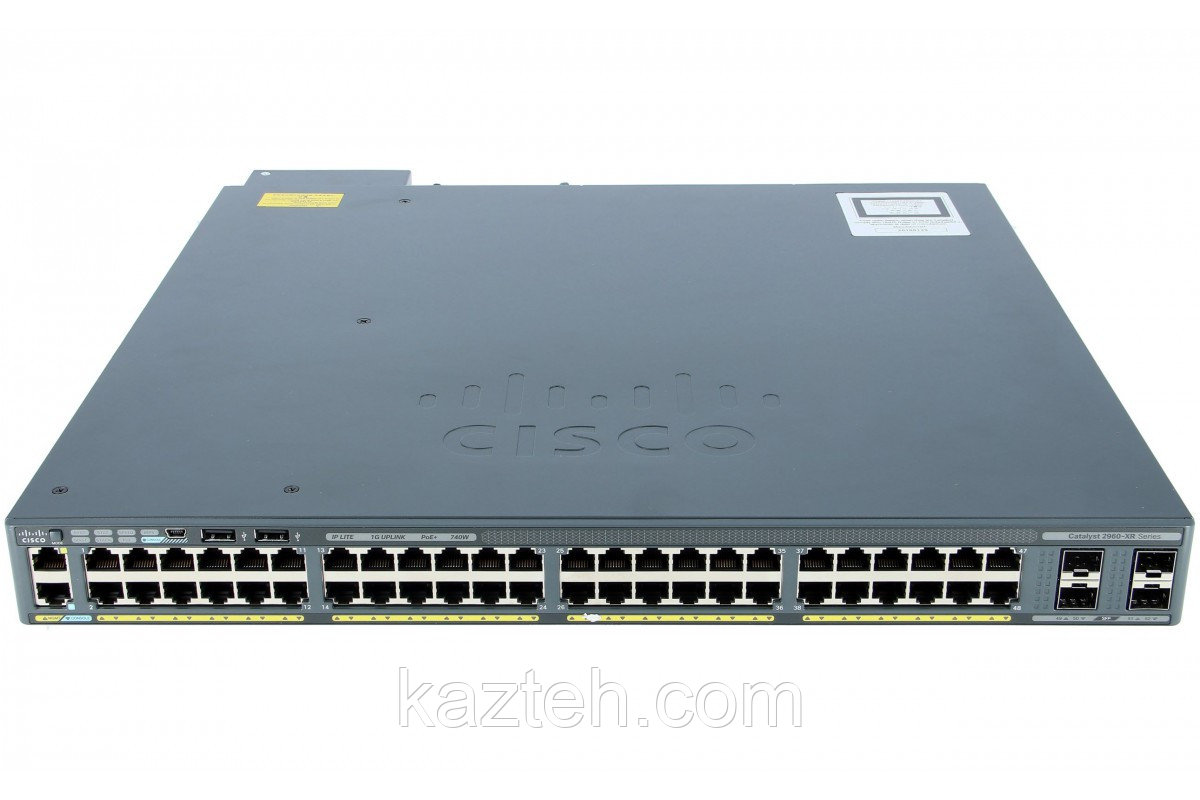

Коммутатор Cisco Catalyst WS-C2960XR-48TS-I — это управляемый корпоративный сетевой коммутатор уровня Layer 2 с расширенными L3 функциями (IP Lite), относящийся к серии Cisco Catalyst 2960-XR.
Это более современная и производительная линейка по сравнению с 2960/2960S, предназначенная для построения отказоустойчивых корпоративных сетей доступа с возможностью базовой маршрутизации.
🔷 Общая архитектура и позиционирование
WS-C2960XR-48TS-I — это:
- фиксированный (fixed configuration) коммутатор
- форм-фактор 1U для установки в стойку
- поддержка стековой архитектуры (Stacking)
- уровень доступа (Access Layer)
- расширенный функционал IP Lite (частичная L3 функциональность)
- предназначен для 24/7 корпоративной эксплуатации
В отличие от классических 2960 моделей, XR-серия ближе к enterprise-уровню по надежности и функциям.
🔷 Основное назначение
Коммутатор используется для:
- подключения рабочих станций
- построения корпоративных LAN сетей
- IP-телефонии (VoIP)
- Wi-Fi инфраструктуры
- видеонаблюдения
- подключения к ядру сети (Core/Distribution)
Также может выполнять базовые функции маршрутизации благодаря IP Lite.
🔷 Портовая конфигурация
⚙️ Порты доступа:
- 48 портов Gigabit Ethernet (10/100/1000 Mbps)
Особенности:
- автоопределение скорости
- поддержка VLAN (802.1Q)
- высокая пропускная способность
- работа на скорости 1 Gbps на каждый порт
👉 Это ключевое отличие от старых 2960 (10/100).
⚙️ Uplink интерфейсы:
- 4 порта 1G SFP (оптические uplink)
Назначение:
- подключение к core-коммутаторам
- использование оптоволоконных линий
- резервирование каналов
- агрегация трафика
🔷 Производительность
По данным спецификаций:
- Коммутационная способность: до 216 Gbps
- Производительность пересылки: около 107.1 Mpps
- MAC-таблица: до 16 000 адресов
- VLAN: до 1023 VLAN
- Stack bandwidth: до 80 Gbps
👉 Это уровень высокопроизводительных access-коммутаторов.
🔷 Стек (Stacking) и масштабируемость
WS-C2960XR-48TS-I поддерживает:
- до 8 устройств в стеке
- единое управление
- общий контроль VLAN и конфигурации
- резервирование и отказоустойчивость
👉 Это позволяет строить логически один большой коммутатор.
🔷 Cisco IOS и функциональность (IP Lite)
Коммутатор работает под Cisco IOS IP Lite, что добавляет L3 возможности.
Основные функции:
- статическая маршрутизация
- RIP v1/v2
- OSPF (stub)
- HSRP / VRRP
- PIM (multicast)
- Policy-Based Routing (ограниченно)
🔷 L2 функции
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel (LACP/PAgP)
- IGMP Snooping
- Port Security
- DHCP Snooping
- Storm Control
- ACL (Access Control Lists)
🔷 Безопасность
- 802.1X аутентификация
- RADIUS / TACACS+
- Dynamic ARP Inspection (DAI)
- IP Source Guard
- Secure Shell (SSH)
- контроль доступа на уровне портов
🔷 Аппаратные характеристики
- RAM: 512 MB
- Flash: 128 MB
- CPU: ARM 600 MHz dual-core
- Форм-фактор: 1U rackmount
- Питание: встроенный блок питания
- резервирование питания: поддерживается (1+1)
- энергопотребление: около 250W (зависит от конфигурации)
🔷 Надёжность и эксплуатация
WS-C2960XR-48TS-I:
- рассчитан на 24/7 работу
- высокая отказоустойчивость
- поддержка резервирования питания
- промышленный уровень надежности Cisco
- MTBF более 400 000 часов
🔷 Область применения
- корпоративные сети
- крупные офисы
- банки и финансовые организации
- государственные структуры
- кампусные сети (Campus LAN)
- дата-центры уровня доступа
🔷 Преимущества
- 48 портов Gigabit
- высокая производительность (216 Gbps)
- стековая архитектура
- расширенные L3 функции (IP Lite)
- оптические uplink-порты
- высокая надежность Cisco enterprise уровня
- масштабируемость до 8 устройств
🔷 Недостатки
- нет PoE (в версии TS-I)
- высокая стоимость по сравнению с 2960
- сложнее настройка (IP Lite функции)
- уже относится к устаревающей линейке (EOL у части ревизий)
🔷 Итог
Cisco Catalyst WS-C2960XR-48TS-I — это мощный корпоративный коммутатор доступа с гигабитными портами, стековой архитектурой и расширенными L3 функциями. Он идеально подходит для крупных сетей, где важны производительность, надежность и масштабируемость.
