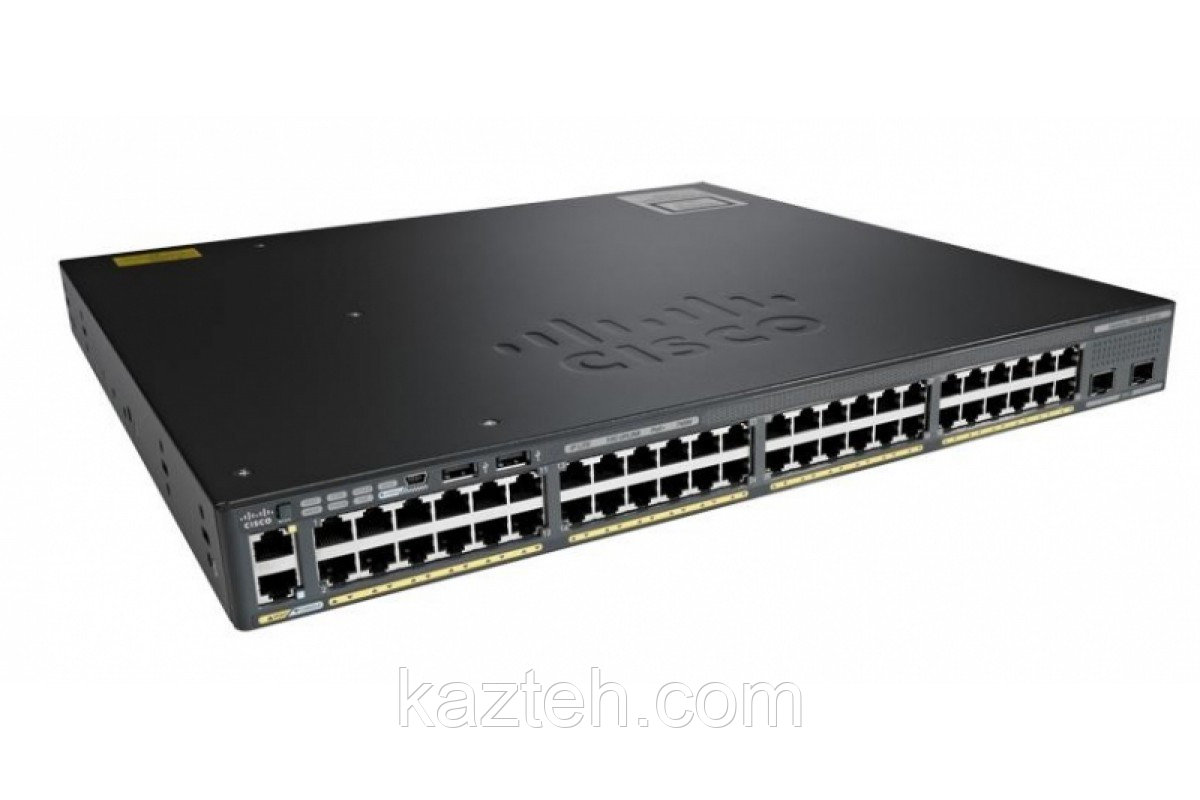

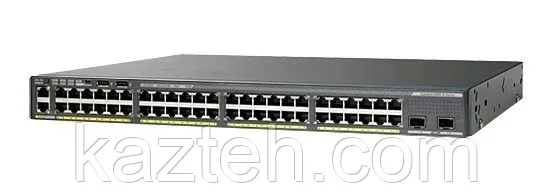

Коммутатор Cisco Catalyst WS-C2960XR-48FPS-I — это управляемый корпоративный сетевой коммутатор уровня Layer 2 с расширенными возможностями Layer 3 (IP Lite), относящийся к серии Cisco Catalyst 2960-XR. Он предназначен для построения высокопроизводительных, отказоустойчивых и масштабируемых сетей доступа в корпоративной инфраструктуре.
🔷 Общая архитектура и позиционирование
WS-C2960XR-48FPS-I — это:
- фиксированный (fixed configuration) коммутатор
- форм-фактор 1U для установки в стойку
- поддержка стековой архитектуры (StackWise)
- уровень доступа (Access Layer)
- корпоративный класс оборудования
- поддержка PoE+ и расширенного IP Lite функционала
- рассчитан на работу 24/7
👉 Модель относится к наиболее функциональным версиям серии 2960-XR.
🔷 Основное назначение
Коммутатор используется для:
- подключения рабочих станций
- построения корпоративных LAN-сетей
- IP-телефонии (VoIP)
- Wi-Fi инфраструктуры
- систем видеонаблюдения
- питания сетевых устройств через PoE+
- подключения к core/distribution уровню
🔷 Портовая конфигурация
⚙️ Порты доступа:
- 48 Gigabit Ethernet портов (10/100/1000 Mbps) с поддержкой PoE+
Особенности:
- поддержка IEEE 802.3af / 802.3at (PoE+)
- до 30W на порт
- автоопределение скорости
- VLAN (802.1Q)
- работа всех портов на гигабитной скорости
👉 Это полноценный PoE+ Gigabit access-коммутатор.
⚙️ Uplink интерфейсы:
- 4 x 1G SFP uplink порта
Назначение:
- подключение к ядру сети (Core)
- оптические линии связи
- резервирование каналов
- агрегация трафика
🔷 PoE+ возможности
WS-C2960XR-48FPS-I поддерживает:
- PoE (IEEE 802.3af)
- PoE+ (IEEE 802.3at)
📌 Общий PoE бюджет: до 740W
Это позволяет одновременно питать:
- IP-камеры
- Wi-Fi точки доступа
- IP-телефоны
- другие сетевые устройства
👉 Один из ключевых плюсов модели — высокая мощность PoE.
🔷 Производительность
Основные характеристики:
- Коммутационная способность: до 216 Gbps
- Forwarding rate: около 107.1 Mpps
- MAC-таблица: до 16 000 адресов
- VLAN: до 1023 VLAN
- Stack bandwidth: 80 Gbps
👉 Это enterprise-class access-коммутатор с высокой плотностью портов и PoE.

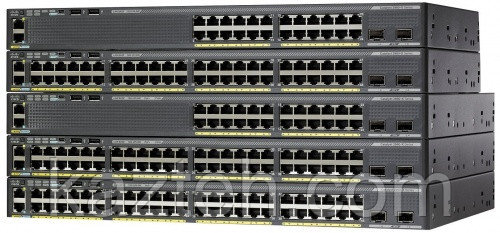

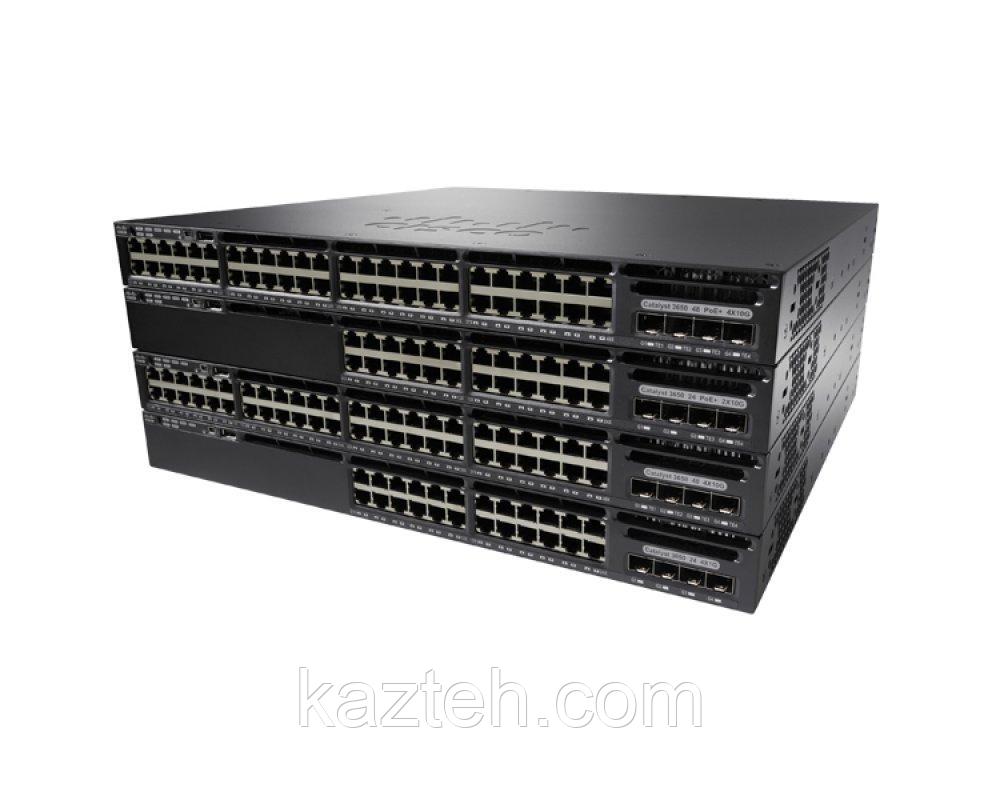

🔷 StackWise технология
- поддержка до 8 коммутаторов в стеке
- единое управление как одним устройством
- высокая отказоустойчивость
- резервирование и балансировка нагрузки
- упрощение администрирования
🔷 Cisco IOS (IP Lite)
Коммутатор работает на Cisco IOS IP Lite, который добавляет расширенные L3 функции.
L3 возможности:
- статическая маршрутизация
- RIP v1/v2
- OSPF (stub)
- EIGRP stub
- HSRP / VRRP
- PIM multicast
- Policy-Based Routing (ограниченно)
👉 Это не полноценный маршрутизатор, но расширенный L2+ уровень.
🔷 L2 функции
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel (LACP)
- IGMP Snooping
- Port Security
- DHCP Snooping
- Storm Control
- ACL (Access Control Lists)
- Dynamic ARP Inspection
🔷 Безопасность
- 802.1X аутентификация
- RADIUS / TACACS+
- SSH / SNMPv3
- IP Source Guard
- защита портов
- контроль управляющего трафика
🔷 Аппаратные характеристики
- RAM: 512 MB
- Flash: 128 MB
- CPU: ARM dual-core ~600 MHz
- Форм-фактор: 1U rackmount
- Питание: внутренний блок питания
- резервирование питания: поддерживается
- энергопотребление: зависит от PoE нагрузки
🔷 Надёжность и эксплуатация
WS-C2960XR-48FPS-I:
- рассчитан на 24/7 работу
- высокая отказоустойчивость
- MTBF — высокий (enterprise уровень)
- поддержка резервирования питания
- стабильная работа под PoE нагрузкой
🔷 Область применения
- крупные корпоративные сети
- банки и финансовые организации
- государственные учреждения
- кампусные сети
- IP видеонаблюдение
- офисные инфраструктуры с PoE устройствами
🔷 Преимущества
- 48 Gigabit PoE+ портов
- высокий PoE бюджет (740W)
- 4 SFP uplink
- StackWise до 8 устройств
- высокая производительность
- enterprise уровень надежности
- IP Lite L3 функции
🔷 Недостатки
- высокая стоимость
- отсутствуют 10G uplink (только 1G SFP)
- сложнее настройка
- не является полноценным L3 маршрутизатором
- часть моделей уже близка к EOL
🔷 Итог
Cisco Catalyst WS-C2960XR-48FPS-I — это мощный корпоративный PoE+ коммутатор доступа с высокой производительностью, стековой архитектурой и расширенными IP Lite возможностями. Он идеально подходит для крупных сетей, где требуется питание множества устройств и высокая отказоустойчивость.
