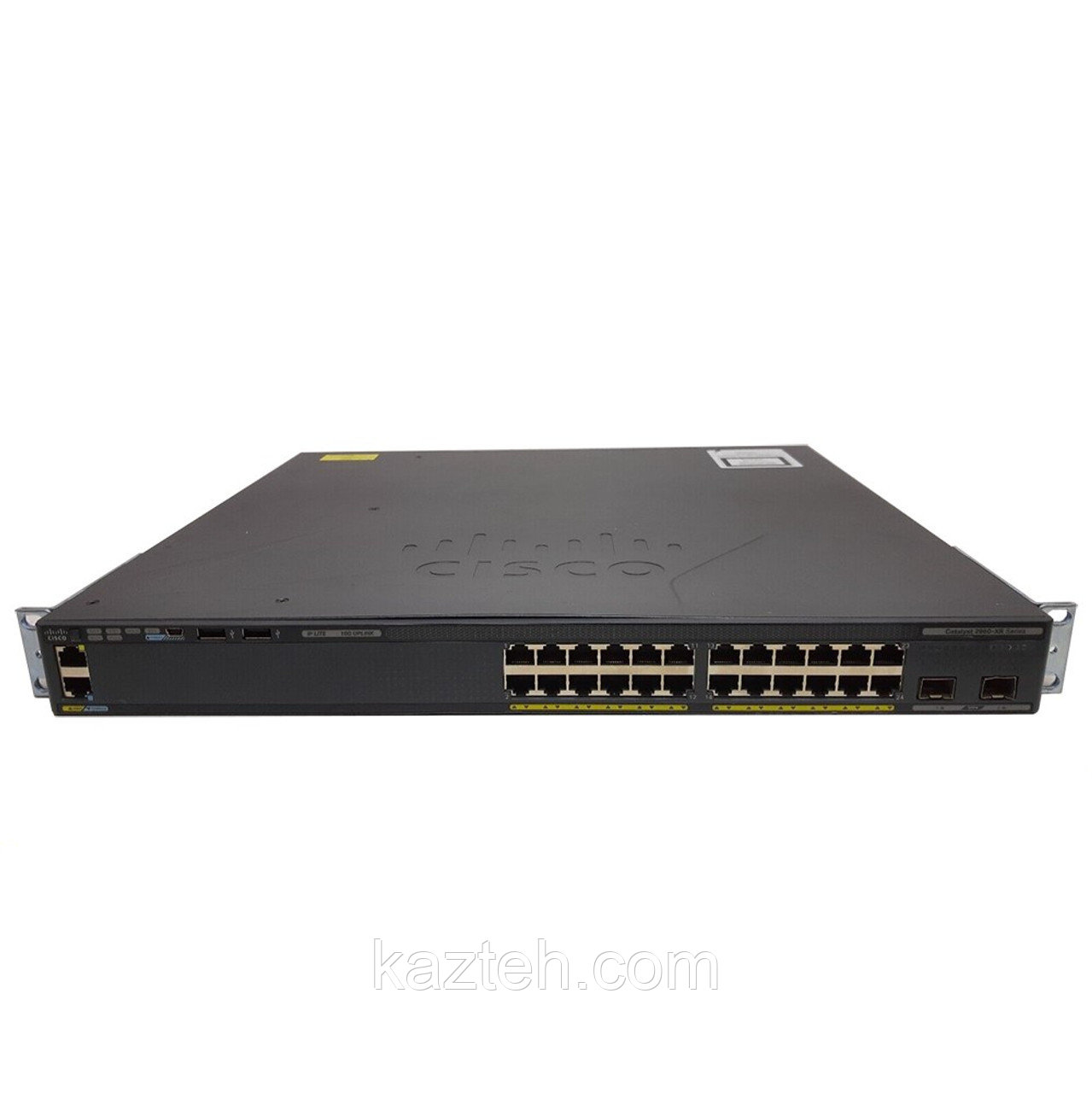

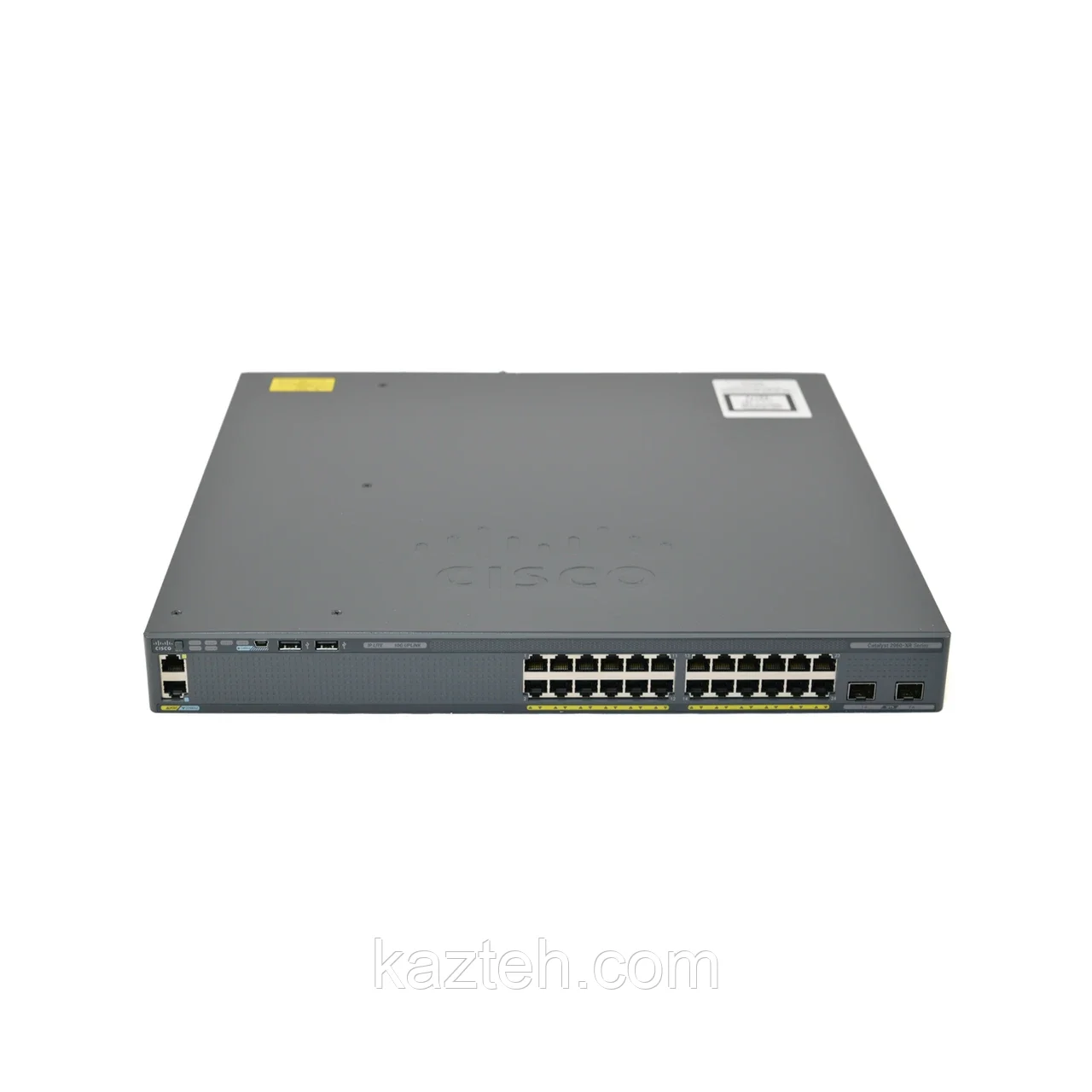

Коммутатор Cisco Catalyst WS-C2960XR-24TD-I — это управляемый корпоративный сетевой коммутатор уровня Layer 2 с расширенными возможностями L3 (IP Lite), относящийся к серии Cisco Catalyst 2960-XR. Он предназначен для построения высокопроизводительных и отказоустойчивых сетей доступа в корпоративной инфраструктуре.
🔷 Общая архитектура и позиционирование
WS-C2960XR-24TD-I — это:
- фиксированный (fixed configuration) коммутатор
- форм-фактор 1U для установки в стойку
- поддержка стековой архитектуры (StackWise)
- уровень доступа (Access Layer)
- поддержка IP Lite (расширенные L3 функции)
- предназначен для круглосуточной эксплуатации (24/7)
Модель относится к более современной и мощной линейке по сравнению с классическими 2960.
🔷 Основное назначение
Коммутатор используется для:
- подключения рабочих станций
- построения корпоративных LAN сетей
- IP-телефонии (VoIP)
- Wi-Fi инфраструктуры
- систем видеонаблюдения
- подключения к ядру сети (core/distribution)
- работы в кампусных сетях
🔷 Портовая конфигурация
⚙️ Порты доступа:
- 24 порта Gigabit Ethernet (10/100/1000 Mbps)
Особенности:
- полная поддержка гигабитной скорости
- автоопределение скорости и дуплекса
- поддержка VLAN (802.1Q)
- высокая пропускная способность на каждый порт
👉 Это делает коммутатор полноценным Gigabit access решением.
⚙️ Uplink интерфейсы:
- 2 порта 10G SFP+ uplink
Назначение:
- подключение к ядру сети (Core)
- высокоскоростная агрегация трафика
- оптические соединения
- построение резервных каналов
🔷 Производительность
Основные характеристики:
- Коммутационная способность: до 216 Gbps
- Производительность передачи: около 95.2 Mpps
- MAC-таблица: до 16 000 записей
- VLAN: до 1023 VLAN
- Stack bandwidth: до 80 Gbps
👉 Это высокопроизводительный коммутатор уровня enterprise access.
🔷 Стековая архитектура (StackWise)
- поддержка объединения до 8 устройств в один стек
- единое логическое управление
- высокая отказоустойчивость
- резервирование и балансировка нагрузки
- упрощённое администрирование
🔷 Cisco IOS (IP Lite)
Коммутатор работает под управлением Cisco IOS IP Lite, который добавляет расширенные L3 функции.
L3 возможности:
- статическая маршрутизация
- RIP v1/v2
- OSPF (stub)
- EIGRP stub
- HSRP / VRRP
- PIM multicast
- Policy-Based Routing (ограниченно)
👉 Это не полноценный маршрутизатор, но расширенный L2+ уровень.
🔷 L2 функции
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel (LACP)
- IGMP Snooping
- Port Security
- DHCP Snooping
- Storm Control
- ACL (Access Control Lists)
- Dynamic ARP Inspection
🔷 Безопасность
- 802.1X аутентификация
- RADIUS / TACACS+
- SSH / SNMPv3
- IP Source Guard
- контроль доступа на уровне портов
- защита управляющего трафика
🔷 Аппаратные характеристики
- RAM: 512 MB
- Flash: 128 MB
- CPU: ARM 600 MHz dual-core
- Форм-фактор: 1U rackmount

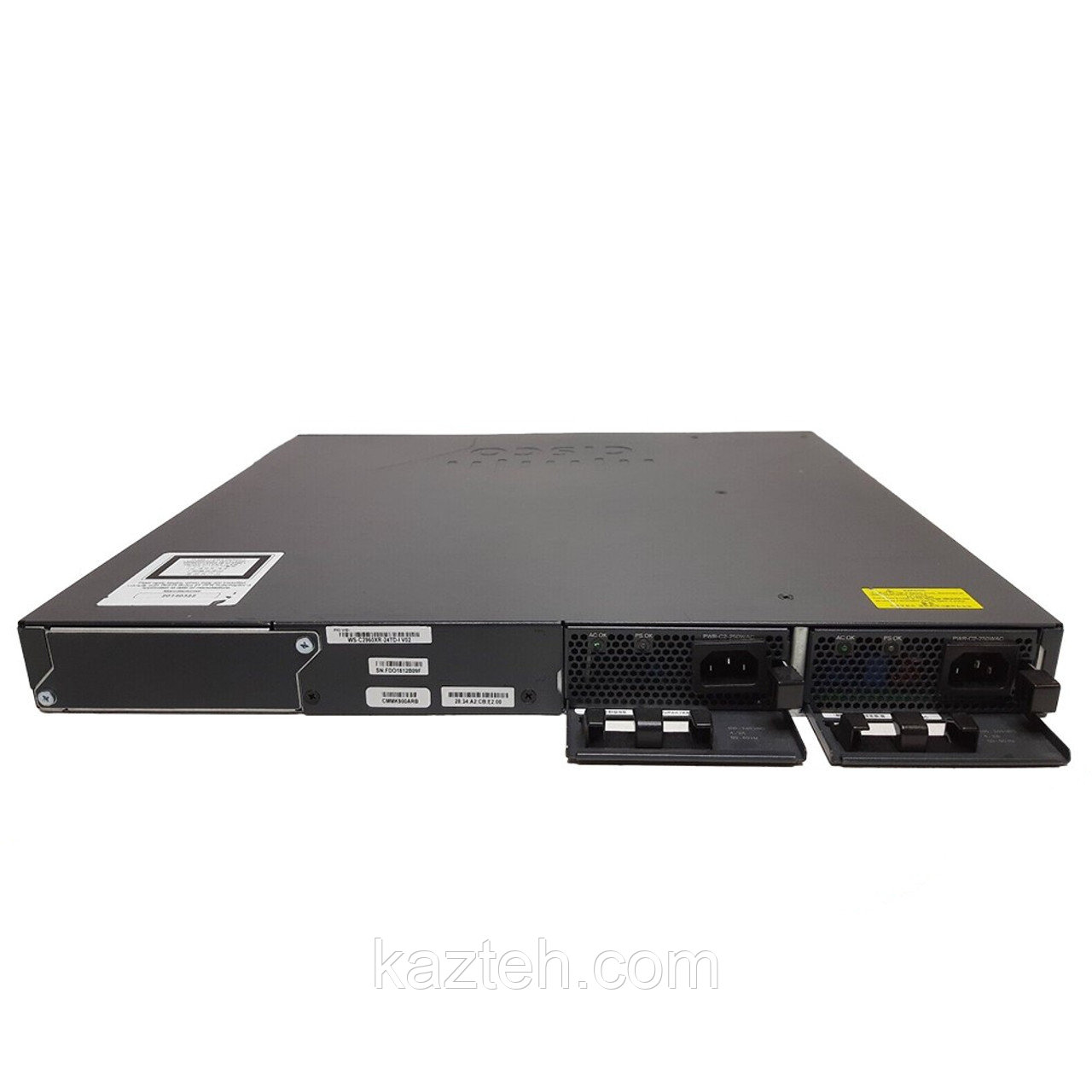

- Питание: встроенный блок питания
- Резервирование питания: поддерживается (1+1)
- Энергопотребление: около 250W (в зависимости от нагрузки)
🔷 Надёжность и эксплуатация
WS-C2960XR-24TD-I:
- рассчитан на работу 24/7
- высокая отказоустойчивость
- MTBF до 500 000+ часов
- поддержка резервирования питания
- enterprise уровень надёжности Cisco
🔷 Область применения
- корпоративные сети
- крупные офисы
- банки и финансовые организации
- государственные учреждения
- кампусные сети (Campus LAN)
- дата-центры уровня доступа
🔷 Преимущества
- 24 гигабитных порта
- 10G SFP+ uplink
- высокая производительность (216 Gbps)
- стековая архитектура (до 8 устройств)
- IP Lite L3 функции
- высокая надёжность
- enterprise-класс
🔷 Недостатки
- отсутствие PoE
- высокая стоимость
- более сложная настройка
- не является полноценным L3 маршрутизатором
- часть моделей относится к EOL
🔷 Итог
Cisco Catalyst WS-C2960XR-24TD-I — это мощный корпоративный коммутатор доступа с гигабитными портами, 10G uplink, стековой архитектурой и расширенными L3 возможностями. Он идеально подходит для крупных и требовательных сетей, где важны производительность, отказоустойчивость и масштабируемость.
