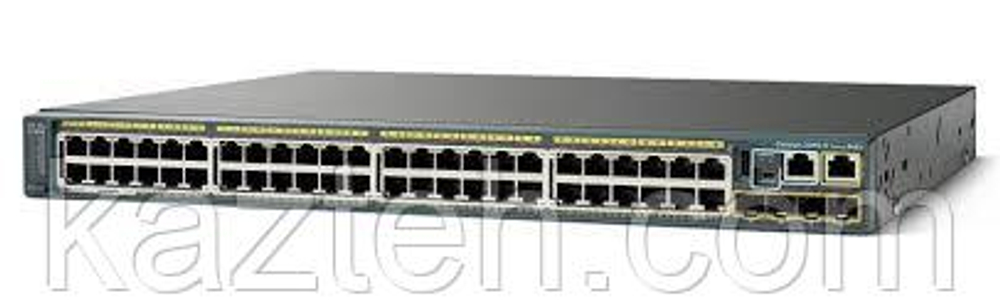

Коммутатор Cisco Catalyst WS-C2960S-48TS-L — это управляемый сетевой коммутатор уровня Layer 2, входящий в серию Cisco Catalyst 2960-S, которая предназначена для построения высоконадежных корпоративных сетей доступа (Access Layer).
Данная модель является более современным развитием классической серии 2960 и отличается улучшенной производительностью, поддержкой гигабитных портов и расширенными возможностями управления. Устройство широко использовалось в корпоративных сетях среднего и крупного масштаба, а также в филиальных структурах и дата-центровых сегментах доступа.
🔷 Общая архитектура и позиционирование
WS-C2960S-48TS-L — это фиксированный (fixed configuration) коммутатор, то есть:
- все порты встроены в корпус
- отсутствует модульная расширяемость
- ориентирован на стабильную работу 24/7
- оптимизирован для уровня доступа
Коммутатор выполняет роль агрегации пользовательского трафика и передачи данных на вышестоящий уровень сети (distribution/core).
🔷 Основное назначение
Устройство используется как коммутатор доступа (Access Layer switch) и предназначено для подключения конечных устройств:
- рабочие станции (ПК и ноутбуки)
- IP-телефоны (VoIP)
- сетевые принтеры
- системы видеонаблюдения (IP камеры)
- Wi-Fi точки доступа
- терминальные устройства и офисная техника
Коммутатор обеспечивает стабильную передачу данных внутри локальной сети и распределение трафика между VLAN.
🔷 Портовая конфигурация
⚙️ Основные порты доступа:
- 48 портов Gigabit Ethernet (10/100/1000 Мбит/с)
Особенности:
- поддержка автоматического определения скорости
- работа в режимах access и trunk
- высокая пропускная способность для каждого порта
- поддержка Auto-MDIX
👉 Главное отличие от старых моделей 2960 — полный Gigabit на всех портах, что значительно повышает производительность сети.
⚙️ Uplink порты:
- 4 порта SFP (Gigabit Ethernet uplink)
Эти порты используются для:
- подключения к ядру сети (core switch)
- соединения с маршрутизаторами
- построения магистральных оптоволоконных каналов
SFP-модули позволяют использовать:
- оптическое волокно (fiber)
- медные гигабитные соединения
🔷 Производительность
Cisco WS-C2960S-48TS-L обеспечивает следующие показатели:
- Коммутационная способность: до 176 Gbps (switching capacity)
- Скорость пересылки пакетов: до 77.4 Mpps
- Неблокируемая архитектура
- Полная загрузка всех 48 гигабитных портов одновременно
Это делает устройство подходящим для высоконагруженных корпоративных сетей.
🔷 Cisco IOS и программные возможности
Коммутатор работает под управлением:
- Cisco IOS LAN Base
Основные функции:
- создание и управление VLAN (802.1Q)
- настройка портов (access/trunk)
- управление MAC-таблицами
- QoS (приоритизация трафика)
- SNMP мониторинг
- CLI (Command Line Interface)
- базовые функции безопасности
LAN Base предоставляет более расширенный функционал по сравнению с LAN Lite.
🔷 Поддерживаемые технологии
🌐 VLAN (виртуальные сети)
- IEEE 802.1Q
- сегментация сети по отделам
- изоляция трафика
- уменьшение broadcast-нагрузки
🔐 Безопасность
- Port Security (ограничение MAC-адресов)
- ACL (Access Control Lists)
- DHCP Snooping
- Dynamic ARP Inspection
- защита от несанкционированного доступа
🔁 Сетевые протоколы устойчивости
- STP (Spanning Tree Protocol)
- RSTP (Rapid Spanning Tree Protocol)
- MSTP
- предотвращение сетевых петель
📡 Управление трафиком
- QoS (приоритизация голосового и видео трафика)
- IGMP Snooping (multicast оптимизация)
- Storm Control
- Auto-MDIX
🔷 Аппаратные характеристики
- Оперативная память: 128 MB DRAM
- Flash память: 64 MB
- Форм-фактор: 1U rackmount
- Корпус: металлический промышленного уровня
- Питание: 100–240V AC
- Потребление энергии: около 35–50 Вт
- Консольный порт: RJ-45 + USB (в зависимости от ревизии)
🔷 Надёжность и эксплуатация
WS-C2960S-48TS-L рассчитан на:
- круглосуточную работу (24/7)
- корпоративные сети среднего и крупного уровня
- стабильную эксплуатацию под нагрузкой
Особенности:
- улучшенная система охлаждения
- сниженный уровень шума
- высокая отказоустойчивость
- поддержка stackable решений (FlexStack — в некоторых версиях)
⚠️ Модель относится к End-of-Life / End-of-Support, но до сих пор широко используется в существующих сетях.
🔷 Область применения
- корпоративные офисы
- банки и финансовые учреждения
- государственные организации
- образовательные учреждения
- филиальные сети
- серверные комнаты
- сетевые лаборатории (CCNA/CCNP)
Основная роль — Access Layer (уровень доступа).
🔷 Преимущества
- полностью гигабитные порты доступа
- высокая производительность (77.4 Mpps)
- стабильная работа Cisco IOS
- развитая система безопасности
- поддержка SFP uplink
- высокая надежность
- подходит для корпоративного уровня
🔷 Недостатки
- отсутствует Layer 3 маршрутизация (базовый Layer 2)
- устаревшая архитектура по современным стандартам
- End-of-Life статус
- ограниченная поддержка новых технологий Cisco
🔷 Итог
Cisco Catalyst WS-C2960S-48TS-L — это мощный и надежный гигабитный коммутатор уровня доступа, который долгое время являлся стандартом корпоративных сетей. Он обеспечивает высокую стабильность, хорошую производительность и удобное управление, но сегодня постепенно заменяется более современными сериями Cisco Catalyst 9200.
