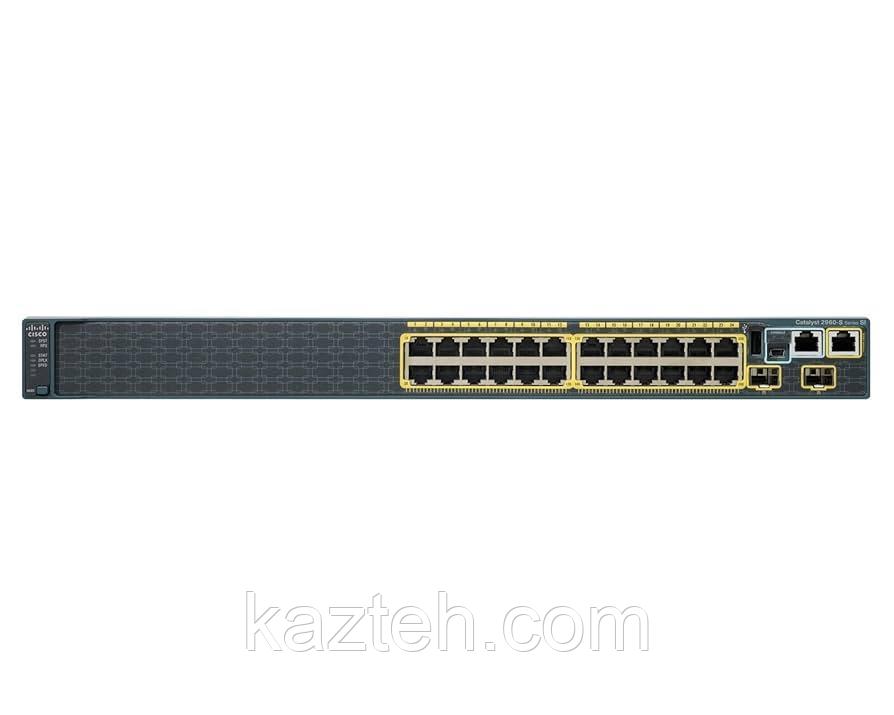

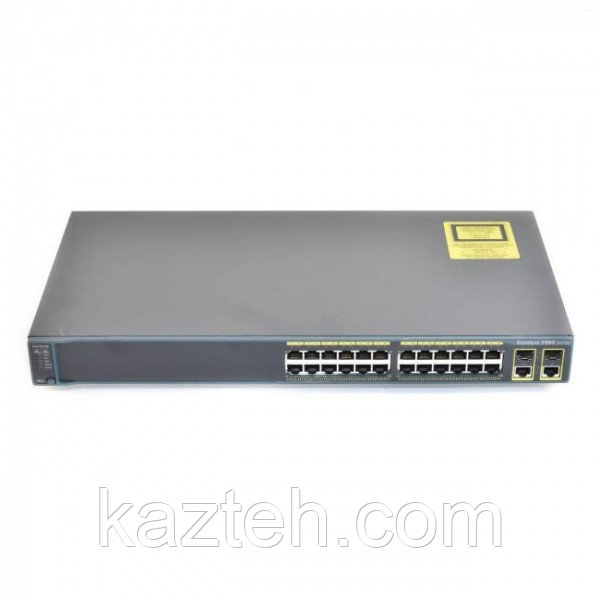

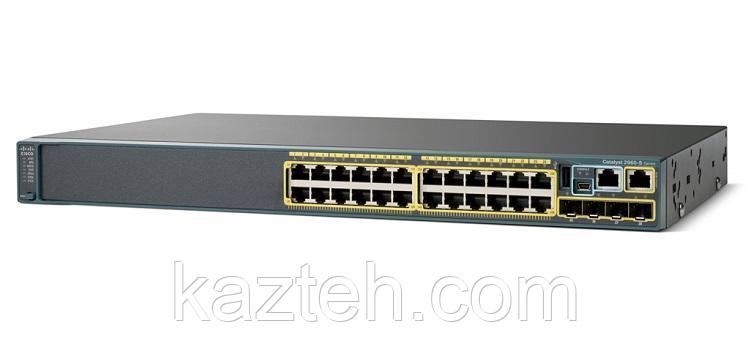

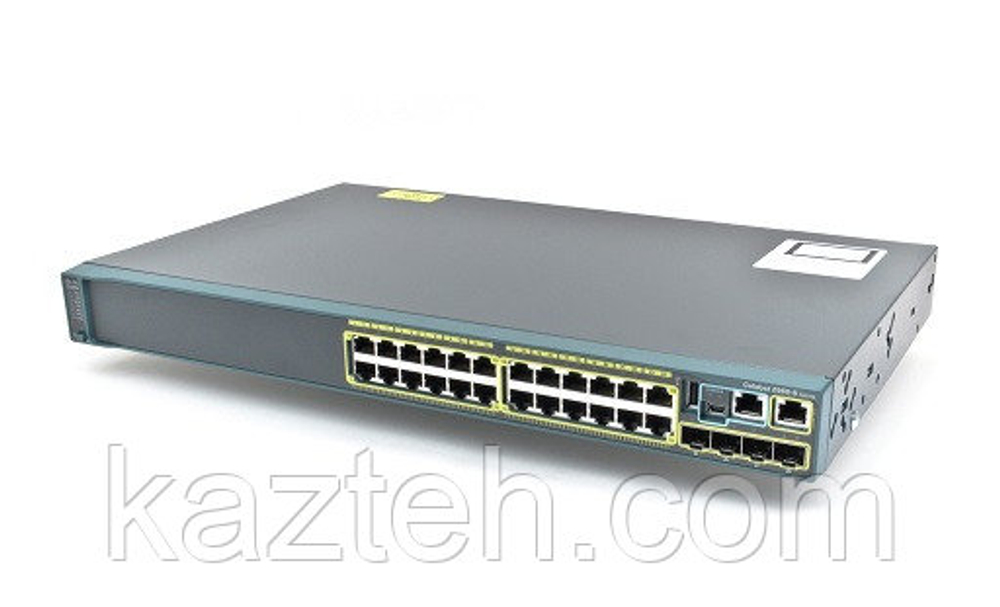

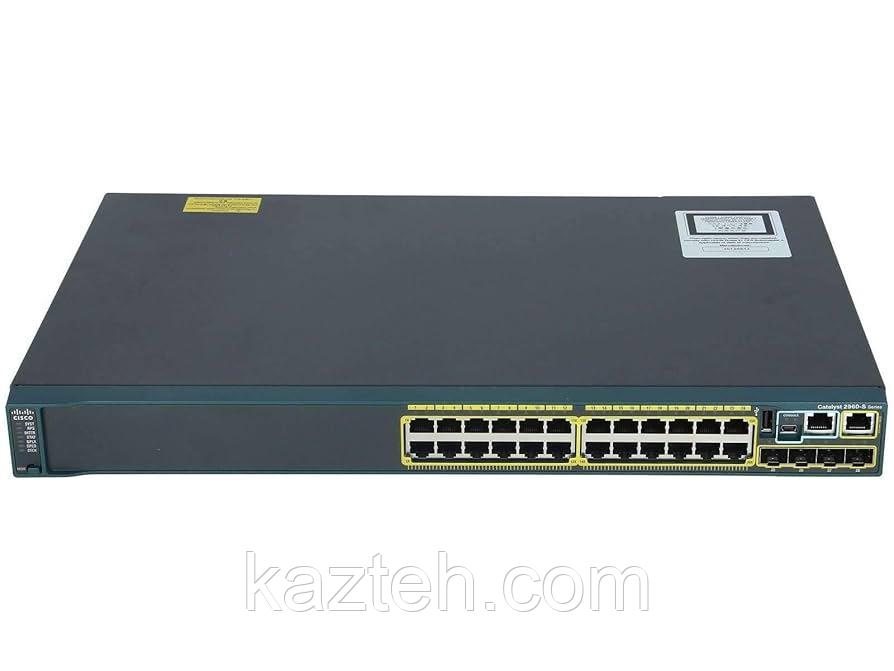

Коммутатор Cisco Catalyst WS-C2960S-24TS-L — это управляемый сетевой коммутатор уровня Layer 2, входящий в серию Cisco Catalyst 2960-S, предназначенную для построения надежных, масштабируемых и безопасных корпоративных сетей доступа.
Данная модель является более современным поколением по сравнению с классической серией 2960 и отличается:
- полностью гигабитными портами доступа
- увеличенной производительностью
- поддержкой стекирования (FlexStack)
- расширенными функциями безопасности и QoS
Он активно использовался в корпоративных сетях среднего и крупного масштаба, а также в филиальных инфраструктурах и дата-центровых сегментах уровня доступа.
🔷 Общая архитектура и назначение
WS-C2960S-24TS-L — это фиксированный (fixed configuration) коммутатор, то есть:
- все порты встроены в корпус
- модульная архитектура отсутствует
- предназначен для 24/7 эксплуатации
- оптимизирован под access layer
Основная задача устройства — подключение конечных пользователей и устройств с последующей передачей трафика на уровень распределения (distribution) или ядро сети (core).
🔷 Портовая конфигурация
⚙️ Порты доступа:
- 24 порта Gigabit Ethernet (10/100/1000 Мбит/с)
Особенности:
- поддержка полного гигабитного режима на каждом порту
- автоопределение скорости и дуплекса
- работа в режимах access и trunk
- поддержка VLAN-тегов (802.1Q)
👉 Это ключевое преимущество модели — все 24 порта работают на гигабитной скорости.
⚙️ Uplink порты:
- 4 порта SFP (Gigabit Ethernet uplink)
Назначение:
- подключение к core/distribution switch
- построение магистральных соединений
- использование оптических линий связи (fiber)
- резервирование каналов передачи данных
SFP-интерфейсы позволяют гибко выбирать среду передачи:
- оптика (LC/SC модули)
- медные гигабитные соединения
🔷 Производительность
Коммутатор обеспечивает следующие показатели:
- Коммутационная способность: до 176 Gbps
- Производительность обработки пакетов: до 77.4 Mpps
- неблокируемая архитектура
- одновременная работа всех портов без деградации скорости
👉 Это делает устройство подходящим для корпоративных сетей с высокой нагрузкой.
🔷 Cisco IOS и функциональность
Устройство работает под управлением Cisco IOS LAN Base, который предоставляет расширенный набор функций по сравнению с LAN Lite.
Основные возможности:
- VLAN (802.1Q)
- управление портами (access/trunk)
- QoS (приоритизация голосового и видео трафика)
- SNMP мониторинг
- CLI (Command Line Interface)
- управление MAC-таблицами
- расширенные функции безопасности
🔷 Поддерживаемые технологии
🌐 VLAN
- IEEE 802.1Q
- логическая сегментация сети
- разделение отделов и сервисов
- снижение broadcast нагрузки
🔐 Безопасность
- Port Security (ограничение MAC-адресов)
- ACL (Access Control Lists)
- DHCP Snooping
- Dynamic ARP Inspection
- 802.1X аутентификация пользователей
🔁 Сетевые протоколы
- STP (Spanning Tree Protocol)
- RSTP (Rapid STP)
- MSTP
- защита от петель в сети
📡 Управление трафиком
- QoS (голос, видео, приоритетные сервисы)
- IGMP Snooping (multicast оптимизация)
- Storm Control (защита от broadcast-штормов)
- Auto-MDIX
🔷 Аппаратные характеристики
- RAM: 128 MB
- Flash: 64 MB
- Форм-фактор: 1U rackmount
- Корпус: металлический промышленного уровня
- Питание: AC 100–240V
- Потребление: ~35–50 Вт
- Консоль: RJ-45 + USB (в зависимости от ревизии)
🔷 Надежность и эксплуатация
WS-C2960S-24TS-L рассчитан на:
- круглосуточную работу (24/7)
- корпоративные сети среднего и крупного масштаба
- стабильную эксплуатацию под нагрузкой
Особенности:
- эффективное охлаждение
- низкий уровень шума (для enterprise оборудования)
- высокая отказоустойчивость Cisco
- поддержка стекирования (FlexStack, опционально)
⚠️ Модель относится к End-of-Life, но до сих пор активно используется в существующих инфраструктурах.
🔷 Область применения
- корпоративные офисные сети
- банки и финансовые организации
- государственные учреждения
- филиальные сети
- серверные комнаты
- учебные лаборатории (CCNA/CCNP)
Основная роль — Access Layer (уровень доступа).
🔷 Преимущества
- полностью гигабитные порты доступа
- высокая производительность (77.4 Mpps)
- поддержка FlexStack (в некоторых конфигурациях)
- расширенная безопасность
- стабильность Cisco IOS
- SFP uplink для оптики
- надежность enterprise уровня
🔷 Недостатки
- нет Layer 3 маршрутизации (только L2)
- устаревшая архитектура по современным стандартам
- End-of-Life статус
- нет поддержки современных Cisco Catalyst 9000 функций
🔷 Итог
Cisco Catalyst WS-C2960S-24TS-L — это мощный и надежный гигабитный коммутатор уровня доступа, который долгое время был стандартом корпоративных сетей. Он обеспечивает высокую стабильность, хорошую производительность и расширенные функции управления, но сегодня постепенно заменяется более современными сериями Cisco Catalyst нового поколения.
