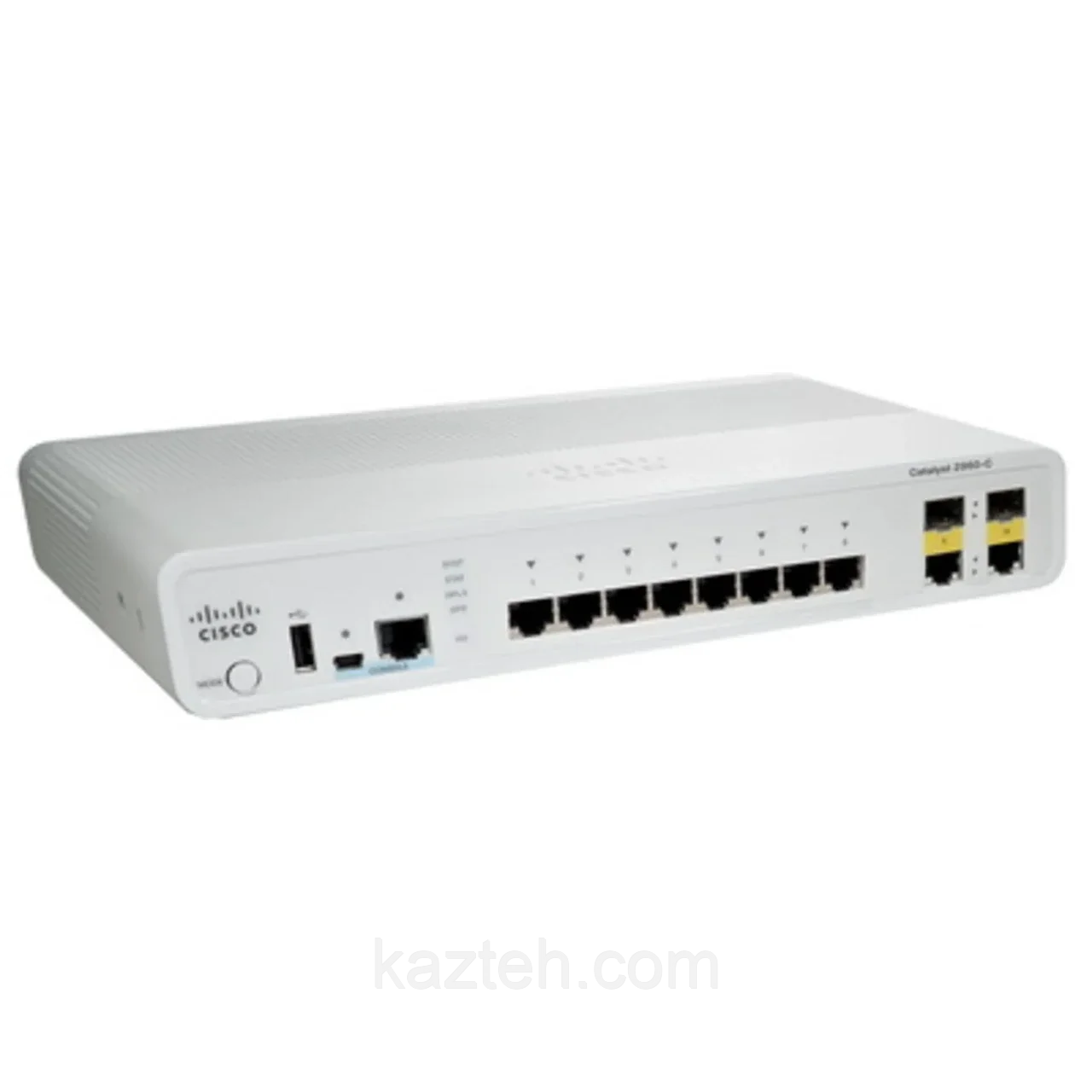

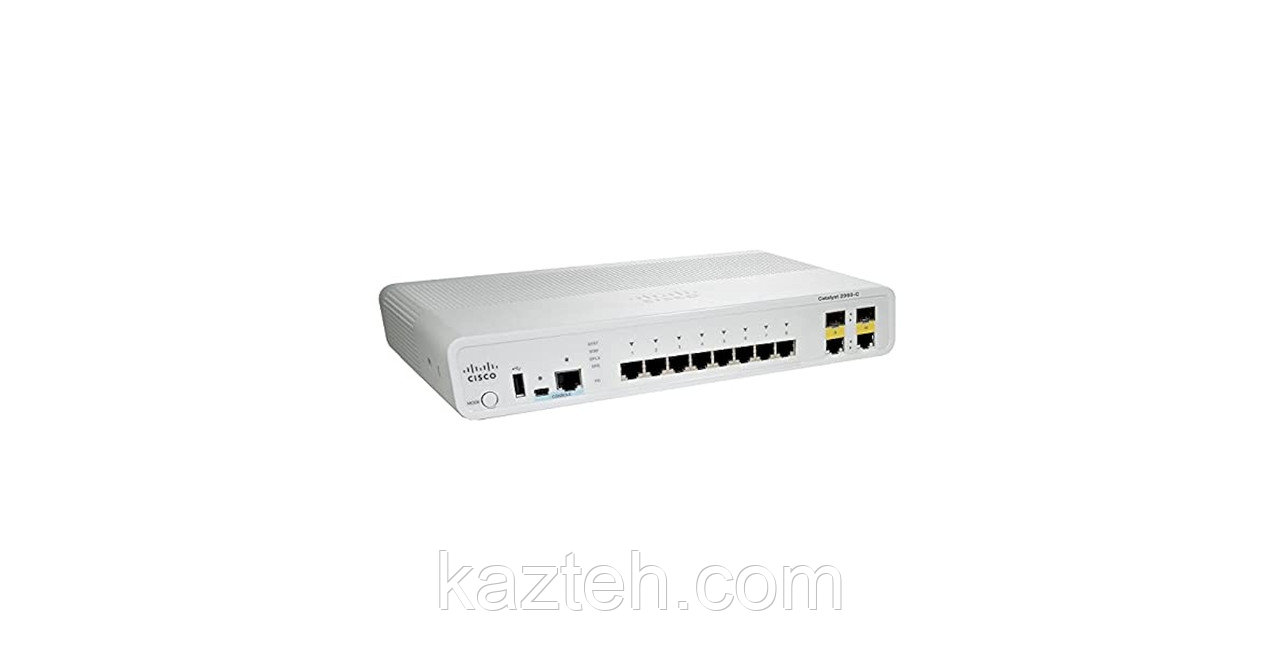

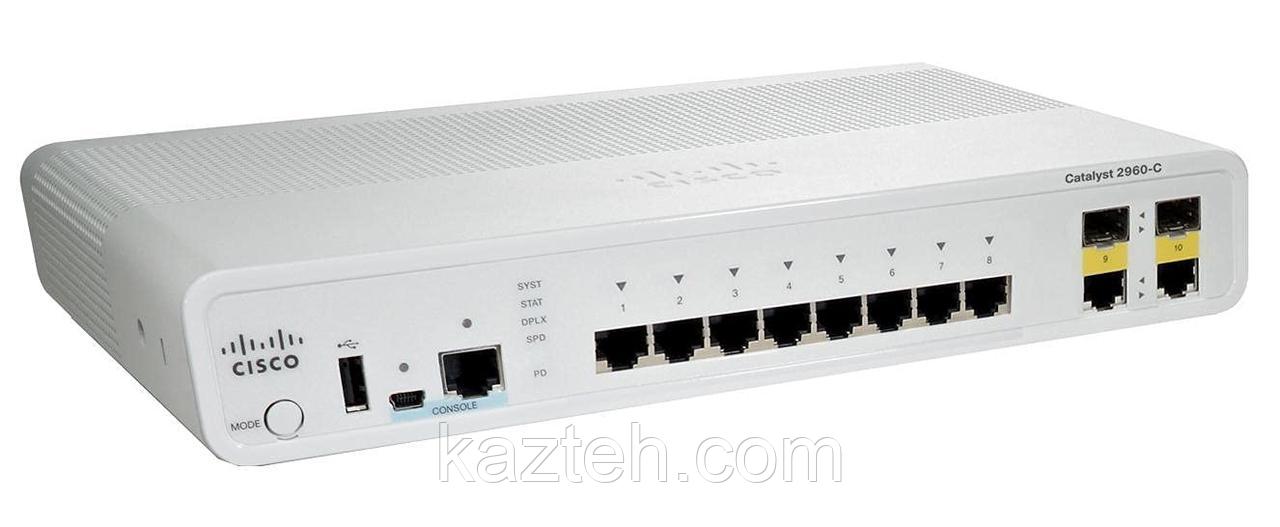

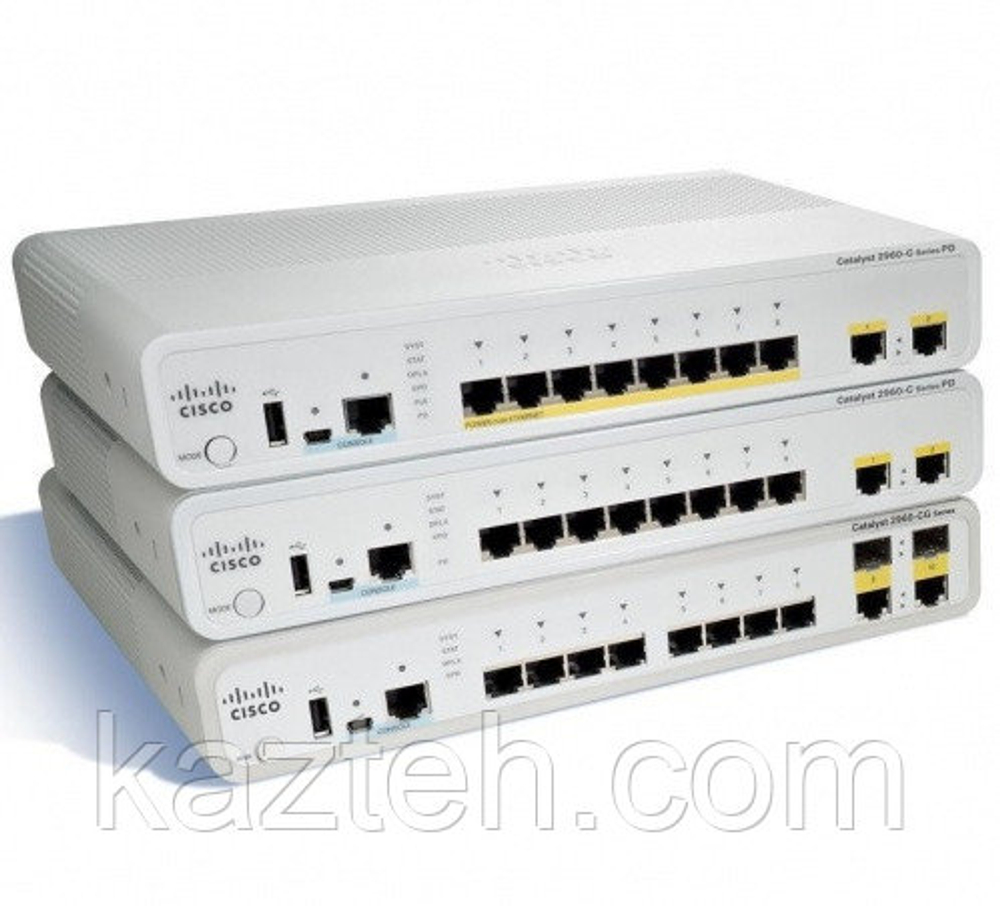

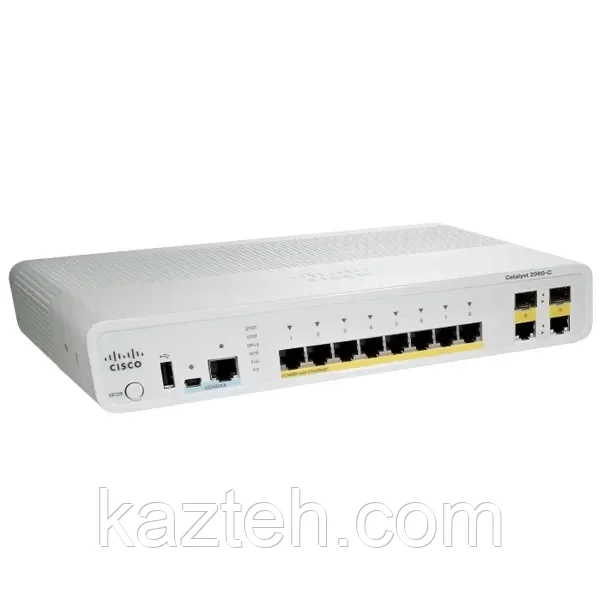

Коммутатор Cisco Catalyst WS-C2960C-8TC-L — это управляемый компактный сетевой коммутатор уровня Layer 2, относящийся к серии Cisco Catalyst 2960-C (Compact). Он предназначен для построения небольших корпоративных сетей доступа, где важны компактные размеры, стабильность работы и базовый функционал управления сетью.
Модель широко используется в офисах, розничных точках, школах, гостиницах и системах видеонаблюдения.
🔷 Общая архитектура и позиционирование
WS-C2960C-8TC-L — это фиксированный (fixed configuration) коммутатор, что означает:
- все порты встроены и не расширяются
- отсутствуют модульные слоты
- компактный корпус
- работа на уровне access layer
- предназначен для круглосуточной эксплуатации (24/7)
Главная задача устройства — подключение конечных устройств и передача трафика на вышестоящие уровни сети (distribution/core).
🔷 Основное назначение
Коммутатор применяется для подключения:
- рабочих станций (ПК, ноутбуков)
- IP-телефонов (VoIP)
- сетевых принтеров
- Wi-Fi точек доступа
- камер видеонаблюдения
Устройство обеспечивает стабильную передачу данных в небольших и средних сетях.
🔷 Портовая конфигурация
⚙️ Порты доступа:
- 8 портов Fast Ethernet (10/100 Мбит/с)
Особенности:
- автоматическое определение скорости (auto-negotiation)
- поддержка VLAN (IEEE 802.1Q)
- работа в режимах access и trunk
- стабильная передача данных для конечных устройств
👉 Эти порты предназначены для подключения пользовательских устройств.
⚙️ Uplink интерфейсы:
- 2 комбинированных uplink порта (Gigabit Ethernet / SFP)
Назначение:
- подключение к core или distribution уровню сети
- использование оптики или медных Gigabit соединений
- резервирование каналов связи
- организация магистральных линий
🔷 Производительность
Основные параметры:
- Коммутационная способность: до 10 Gbps
- Производительность обработки пакетов: около 4.2–4.5 Mpps
- неблокируемая архитектура уровня доступа
- одновременная работа всех портов
👉 Это обеспечивает стабильную работу в малых сетях.
🔷 Cisco IOS и функциональность
Коммутатор работает под управлением Cisco IOS LAN Base.
Основные функции:
- VLAN (IEEE 802.1Q)
- настройка портов (access / trunk)
- управление MAC-таблицей
- QoS (приоритизация голосового и видео трафика)
- SNMP мониторинг
- CLI управление
- зеркалирование портов (port mirroring)
🔷 Поддерживаемые технологии
🌐 VLAN
- сегментация сети
- разделение отделов и сервисов
- снижение broadcast-трафика
🔐 Безопасность
- Port Security (ограничение MAC-адресов)
- ACL (Access Control Lists)
- DHCP Snooping
- защита от несанкционированного доступа
🔁 Сетевые протоколы
- STP / RSTP
- предотвращение петель
- автоматическая стабилизация топологии
📡 Управление трафиком
- QoS (приоритет голос/видео)
- IGMP Snooping
- Storm Control
- Auto-MDIX
🔷 Аппаратные характеристики
- Оперативная память: 128 MB
- Flash-память: 64 MB
- Форм-фактор: компактный (desktop / wall-mount)
- Питание: внешний адаптер
- Охлаждение: fanless (в зависимости от ревизии)
- Энергопотребление: около 10–15 Вт
- Консольный порт: RJ-45
🔷 Надежность и эксплуатация
WS-C2960C-8TC-L:
- рассчитан на 24/7 работу
- используется в корпоративных и филиальных сетях
- обеспечивает стабильную передачу данных
- отличается низким энергопотреблением и компактностью
⚠️ Модель относится к категории End-of-Life (EOL) и больше не выпускается Cisco.
🔷 Область применения
- небольшие офисы
- розничные магазины
- гостиницы
- учебные заведения
- системы видеонаблюдения
- удалённые филиалы
- Wi-Fi расширение
🔷 Преимущества
- компактный размер
- стабильность Cisco
- наличие Gigabit uplink
- простота установки
- низкое энергопотребление
- поддержка VLAN и QoS
- надежная работа 24/7
🔷 Недостатки
- только 8 Fast Ethernet портов
- отсутствие гигабитных access-портов
- устаревшая архитектура
- нет Layer 3 функций
- End-of-Life статус
🔷 Итог
Cisco Catalyst WS-C2960C-8TC-L — это компактный и надежный коммутатор для небольших сетей. Он обеспечивает базовый уровень управления, стабильную работу и гибкость подключения через Gigabit uplink, однако сегодня заменяется более современными гигабитными моделями Cisco Catalyst.
