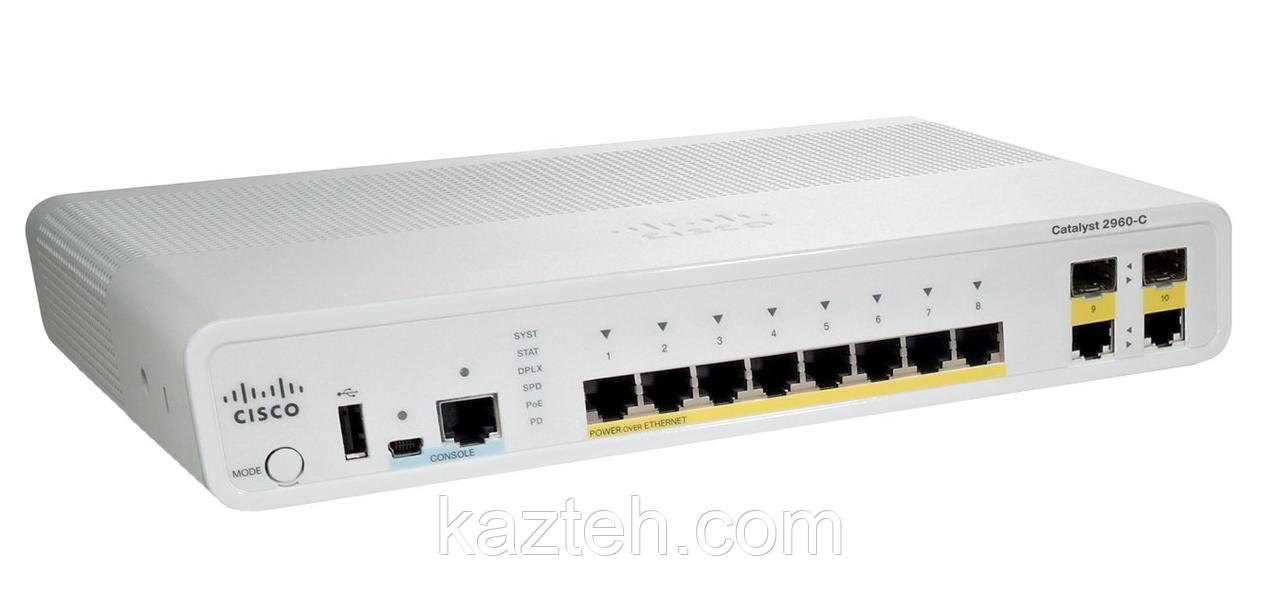

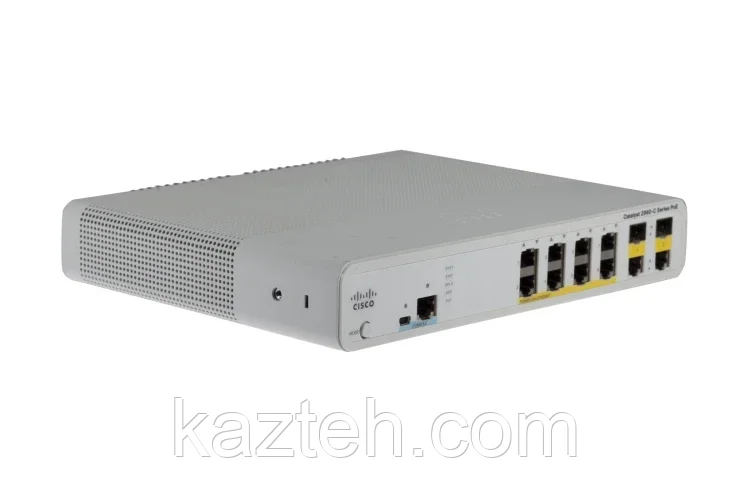

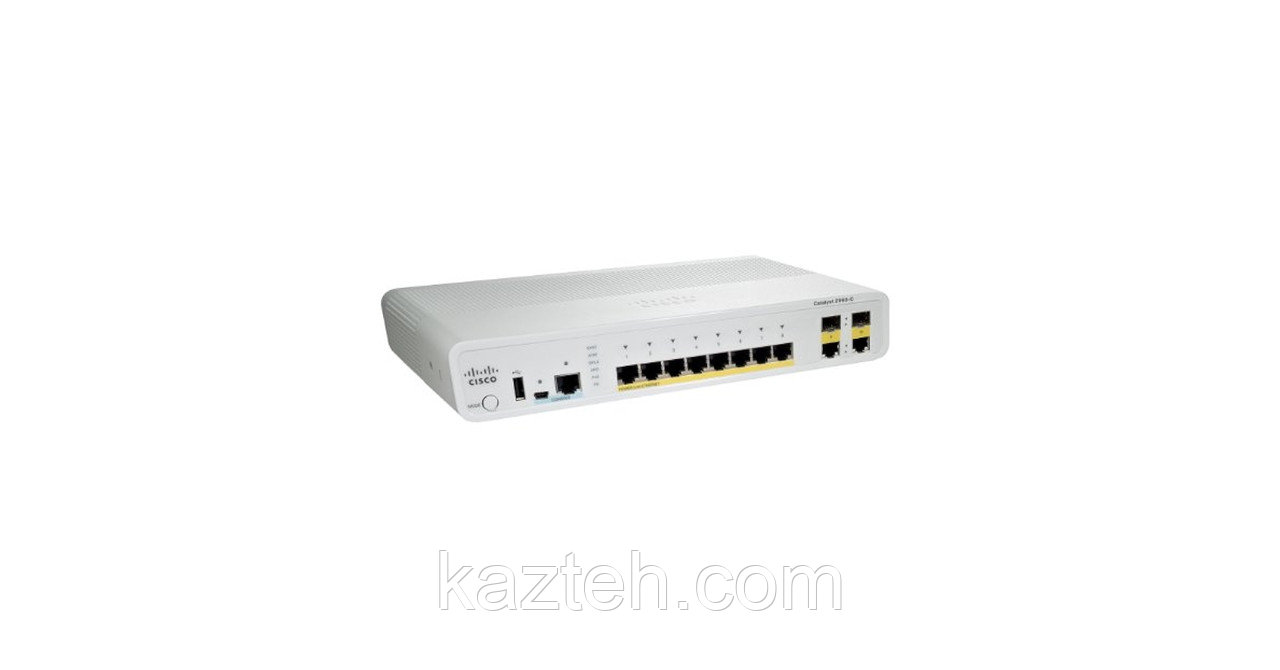

Коммутатор Cisco Catalyst WS-C2960C-8PC-L — это управляемый компактный сетевой коммутатор уровня Layer 2, относящийся к серии Cisco Catalyst 2960-C (Compact). Он предназначен для построения небольших корпоративных сетей, где требуется компактный размер, поддержка PoE и базовый уровень управления сетью.
Данная модель особенно часто применяется в местах с ограниченным пространством: розничные магазины, офисы, школы, гостиницы и системы видеонаблюдения.
🔷 Общая архитектура и позиционирование
WS-C2960C-8PC-L — это фиксированный (fixed configuration) коммутатор, что означает:
- все порты встроены и не расширяются
- отсутствуют модульные слоты
- компактный форм-фактор
- ориентирован на access layer
- подходит для круглосуточной работы (24/7)
Это устройство обеспечивает подключение конечных устройств и передачу трафика на вышестоящие уровни сети.
🔷 Основное назначение
Коммутатор используется для подключения и питания сетевых устройств:
- IP-телефоны (VoIP)
- IP-камеры видеонаблюдения
- Wi-Fi точки доступа
- рабочие станции
- сетевые принтеры
Главная особенность — поддержка PoE (Power over Ethernet), позволяющая передавать питание и данные по одному кабелю.
🔷 Портовая конфигурация
⚙️ Порты доступа:
- 8 портов Fast Ethernet (10/100 Мбит/с) с поддержкой PoE
Особенности:
- поддержка стандарта IEEE 802.3af
- питание устройств напрямую через Ethernet
- PoE-бюджет до 124 Вт
- поддержка автоопределения скорости и дуплекса
- возможность подключения IP-устройств без отдельных блоков питания
👉 Эти порты предназначены для подключения конечных устройств.
⚙️ Uplink интерфейсы:
- 2 комбинированных uplink порта (10/100/1000 RJ-45 или SFP)
Назначение:
- подключение к core/distribution уровню
- использование оптоволоконных или медных гигабитных соединений
- резервирование каналов связи
🔷 Производительность
Основные характеристики:
- Коммутационная способность: до 10 Gbps
- Производительность обработки пакетов: около 4.2–4.5 Mpps
- неблокируемая архитектура уровня доступа
- одновременная работа всех портов
👉 Для своего класса это стабильное и надежное решение.
🔷 Cisco IOS и функциональность
Коммутатор работает под управлением Cisco IOS LAN Base.
Основные функции:
- VLAN (IEEE 802.1Q)
- настройка портов (access / trunk)
- управление MAC-таблицей
- QoS (приоритизация голосового и видео трафика)
- SNMP мониторинг
- CLI управление
- зеркалирование портов (port mirroring)
🔷 PoE (Power over Ethernet)
Ключевая особенность модели:
- питание до 8 устройств через Ethernet
- отсутствие необходимости в отдельных блоках питания
- упрощение монтажа сети
- снижение затрат на кабельную инфраструктуру
📌 PoE-бюджет: примерно 124 Вт
🔷 Поддерживаемые технологии
🌐 VLAN
- IEEE 802.1Q
- логическая сегментация сети
- разделение отделов и сервисов
- снижение broadcast трафика
🔐 Безопасность
- Port Security (ограничение MAC-адресов)
- ACL (Access Control Lists)
- DHCP Snooping
- защита от несанкционированных подключений
🔁 Сетевые протоколы
- STP / RSTP
- предотвращение сетевых петель
- автоматическая стабилизация топологии
📡 Управление трафиком
- QoS (приоритет голос/видео)
- IGMP Snooping
- Storm Control
- Auto-MDIX
🔷 Аппаратные характеристики
- RAM: 128 MB
- Flash: 64 MB
- Форм-фактор: компактный (desktop / wall-mount / rack)
- Охлаждение: fanless (в зависимости от ревизии)
- Питание: внешний или встроенный адаптер
- Энергопотребление: около 15–20 Вт без PoE
- Консольный порт: RJ-45
🔷 Надежность и эксплуатация
WS-C2960C-8PC-L:
- рассчитан на круглосуточную работу (24/7)
- используется в корпоративных и филиальных сетях
- обеспечивает стабильную передачу данных
- имеет промышленный уровень надежности Cisco
Дополнительно:
- высокая устойчивость к нагрузкам
- простота установки
- минимальные требования к обслуживанию
⚠️ Модель относится к категории End-of-Life (EOL) и снята с производства.
🔷 Область применения
- небольшие офисы
- розничные магазины
- гостиницы и отели
- учебные заведения
- системы видеонаблюдения
- Wi-Fi сети малого масштаба
- филиальные точки
🔷 Преимущества
- компактный размер
- поддержка PoE
- надежность Cisco
- наличие Gigabit uplink
- простота настройки
- экономия кабельной инфраструктуры
- стабильная работа 24/7
🔷 Недостатки
- только 8 Fast Ethernet портов
- ограниченная производительность
- устаревшая архитектура
- отсутствует Layer 3 функциональность
- End-of-Life статус
🔷 Итог
Cisco Catalyst WS-C2960C-8PC-L — это компактный PoE-коммутатор уровня доступа, предназначенный для небольших сетей. Он обеспечивает надежную работу, питание устройств через Ethernet и гибкую интеграцию в корпоративную инфраструктуру, однако сегодня заменяется более современными гигабитными решениями Cisco.
