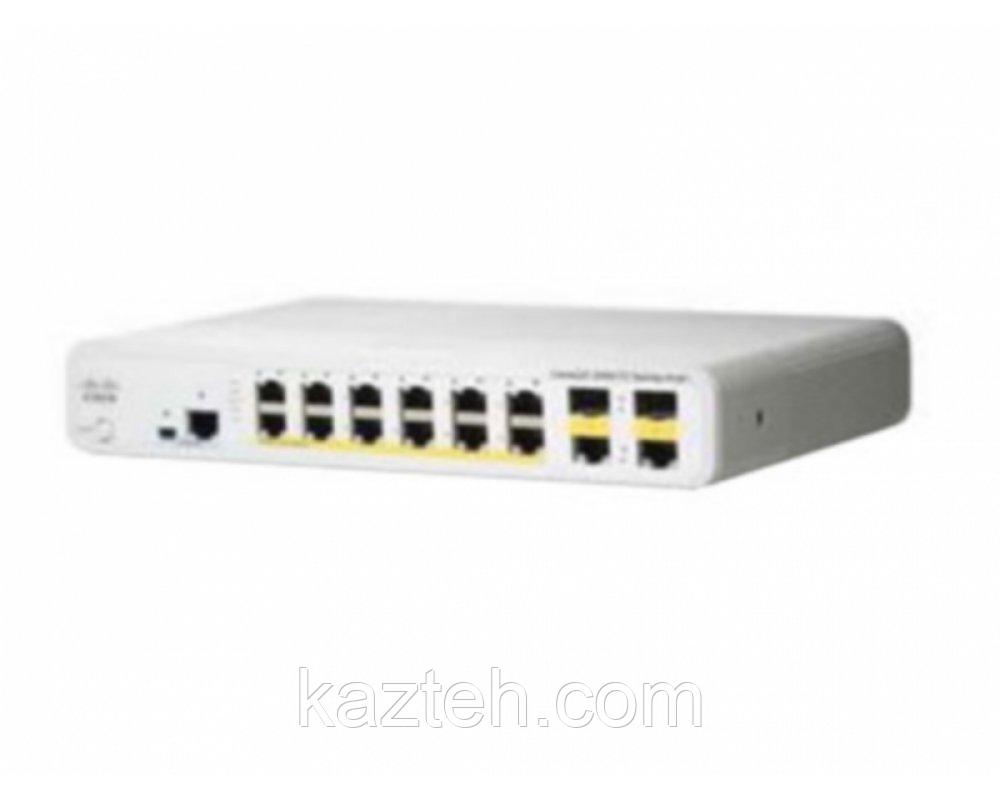

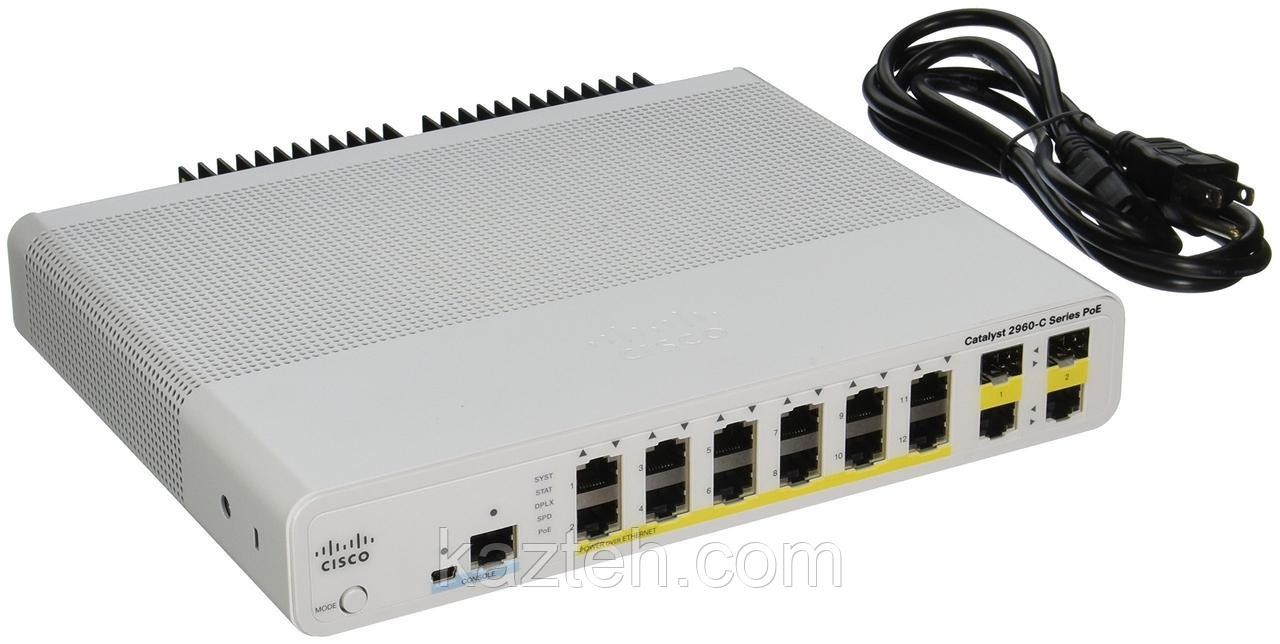

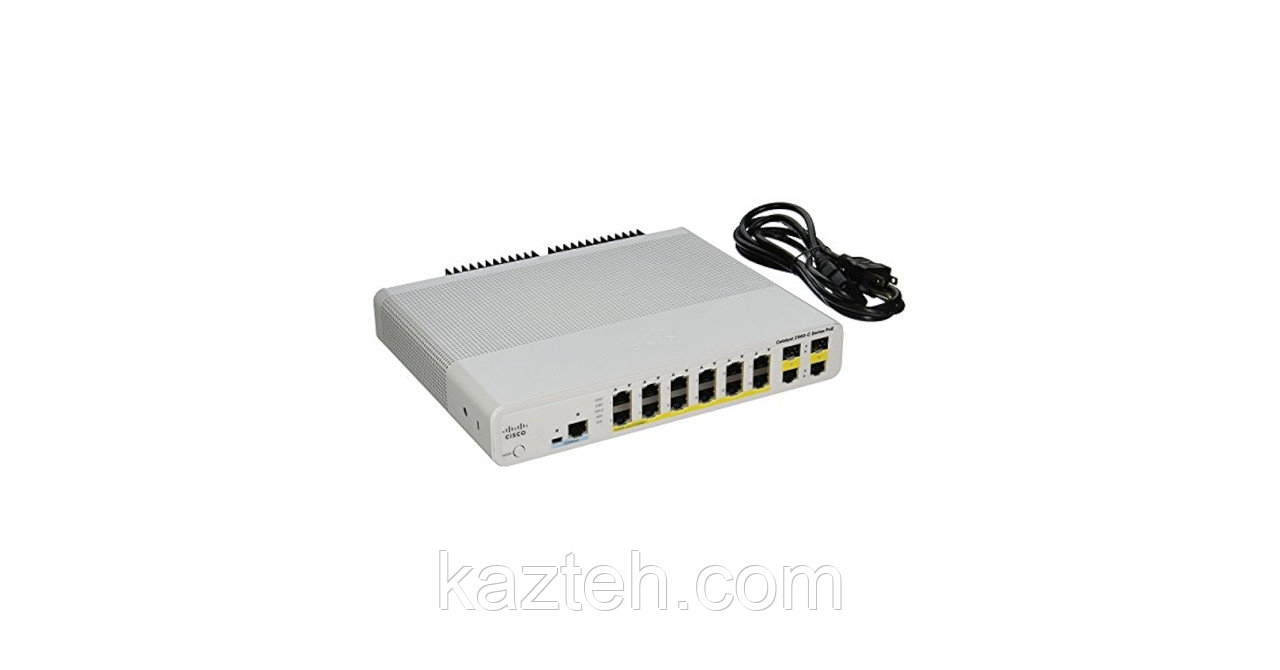

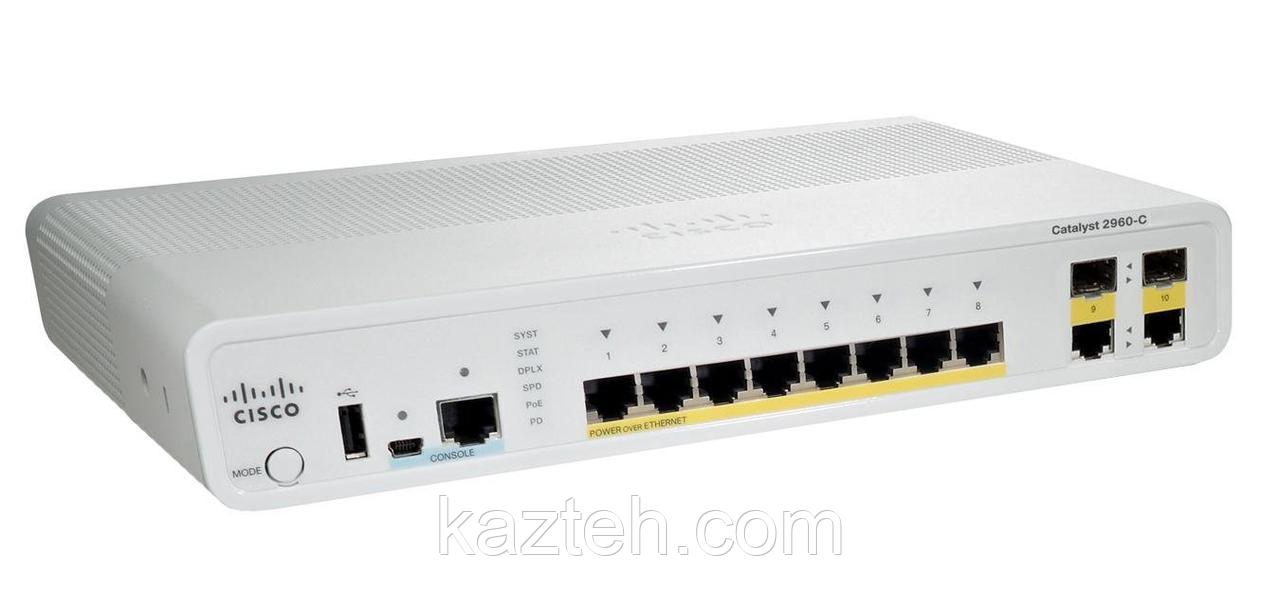

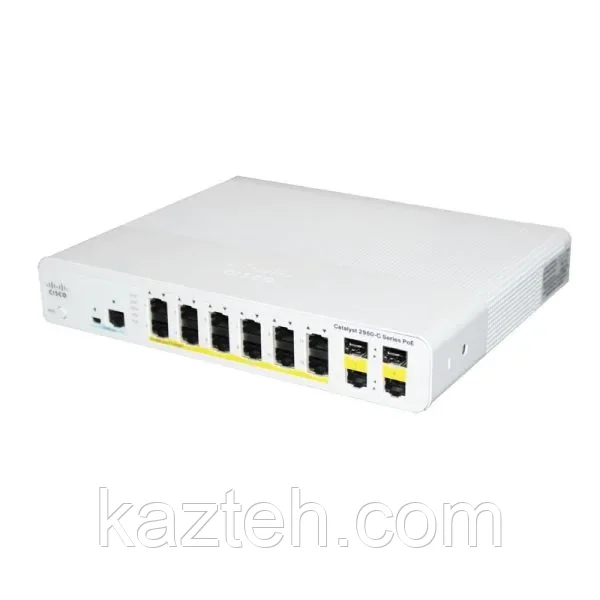

Коммутатор Cisco Catalyst WS-C2960C-12PC-L — это управляемое сетевое устройство уровня Layer 2, относящееся к компактной серии Cisco Catalyst 2960-C. Данная модель разработана специально для небольших помещений, где требуется надежный доступный коммутатор с поддержкой PoE (Power over Ethernet) и тихой работой.
Устройство часто применяется в офисах малого формата, магазинах, гостиницах, школах и системах видеонаблюдения, где важно компактное размещение и минимальная инфраструктура кабелей.
🔷 Общая архитектура и позиционирование
WS-C2960C-12PC-L — это фиксированный (fixed configuration) коммутатор, что означает:
- отсутствуют слоты расширения
- все порты встроены
- компактный корпус
- ориентирован на access layer
- бесшумная работа (fanless)
Коммутатор обеспечивает подключение конечных устройств и передачу трафика на вышестоящий уровень сети.
🔷 Основное назначение
Устройство предназначено для подключения и питания сетевых устройств в небольших сетях:
- IP-телефоны (VoIP)
- IP-камеры видеонаблюдения
- точки доступа Wi-Fi
- рабочие станции
- сетевые принтеры
Благодаря PoE коммутатор может передавать данные и питание по одному Ethernet-кабелю, что значительно упрощает инфраструктуру.
🔷 Портовая конфигурация
⚙️ Порты доступа:
- 12 портов Fast Ethernet (10/100 Мбит/с) с поддержкой PoE
Особенности:
- подача питания через Ethernet (PoE)
- поддержка IP-устройств без отдельных блоков питания
- суммарный PoE-бюджет до ~124 Вт (в зависимости от конфигурации)
- автоопределение скорости и дуплекса
⚙️ Uplink порты:
- 2 комбинированных uplink порта (10/100/1000 RJ-45 или SFP)
Назначение:
- подключение к ядру сети (core switch)
- соединение с маршрутизаторами
- использование оптики или медных гигабитных линий
🔷 Производительность
Основные характеристики:
- Коммутационная способность: до 10 Gbps
- Производительность обработки пакетов: около 4.5–6 Mpps
- поддержка одновременной работы всех портов
- неблокируемая работа на уровне доступа
Эти параметры достаточны для небольших и средних сетей.
🔷 Cisco IOS и программные возможности
Коммутатор работает под управлением Cisco IOS LAN Base.
Основные функции:
- создание и управление VLAN (802.1Q)
- настройка портов (access / trunk)
- управление MAC-адресами
- QoS (приоритизация голосового и видео трафика)
- SNMP мониторинг
- CLI (Command Line Interface)
- базовые функции безопасности
🔷 PoE (Power over Ethernet)
Одна из ключевых особенностей модели:
- питание до 12 устройств через Ethernet
- отсутствие необходимости в отдельных адаптерах питания
- упрощение кабельной инфраструктуры
- идеален для IP-камер и телефонии
🔷 Поддерживаемые технологии
🌐 VLAN
- IEEE 802.1Q
- сегментация сети
- разделение отделов и устройств
- снижение broadcast-трафика
🔐 Безопасность
- Port Security (ограничение MAC-адресов)
- ACL (Access Control Lists)
- DHCP Snooping
- защита от несанкционированных подключений
🔁 Сетевые протоколы
- STP / RSTP
- предотвращение сетевых петель
- автоматическая стабилизация топологии
📡 Управление трафиком
- QoS (приоритет голос/видео)
- IGMP Snooping (multicast)
- Storm Control
- Auto-MDIX
🔷 Аппаратные характеристики
- Оперативная память: 128 MB
- Flash-память: 64 MB
- Форм-фактор: компактный (desktop / wall-mount)
- Охлаждение: fanless (без вентилятора)
- Питание: внешний адаптер
- Потребление: низкое энергопотребление
- Уровень шума: 0 dB (полностью бесшумный)
🔷 Надежность и эксплуатация
WS-C2960C-12PC-L разработан для:
- круглосуточной работы (24/7)
- офисных и распределенных сетей
- эксплуатации в ограниченном пространстве
Особенности:
- отсутствие вентилятора повышает надежность
- меньше подвижных элементов → выше срок службы
- стабильная работа при постоянной нагрузке
⚠️ Модель относится к End-of-Life (EOL) оборудованию.
🔷 Область применения
- малые офисы
- розничные магазины
- гостиницы и отели
- учебные учреждения
- IP-видеонаблюдение
- Wi-Fi сети малого масштаба
- филиальные точки
🔷 Преимущества
- компактный размер
- поддержка PoE
- бесшумная работа (fanless)
- простота установки
- экономия кабельной инфраструктуры
- надежность Cisco
- подходит для IP-устройств
🔷 Недостатки
- только 12 портов
- Fast Ethernet (10/100)
- отсутствуют гигабитные access-порты
- устаревшая модель
- ограниченная производительность
🔷 Итог
Cisco Catalyst WS-C2960C-12PC-L — это компактный PoE-коммутатор уровня доступа, предназначенный для небольших сетей и офисов. Он обеспечивает надежную работу, простую установку и питание сетевых устройств по Ethernet, но сегодня постепенно заменяется более современными гигабитными решениями Cisco.
