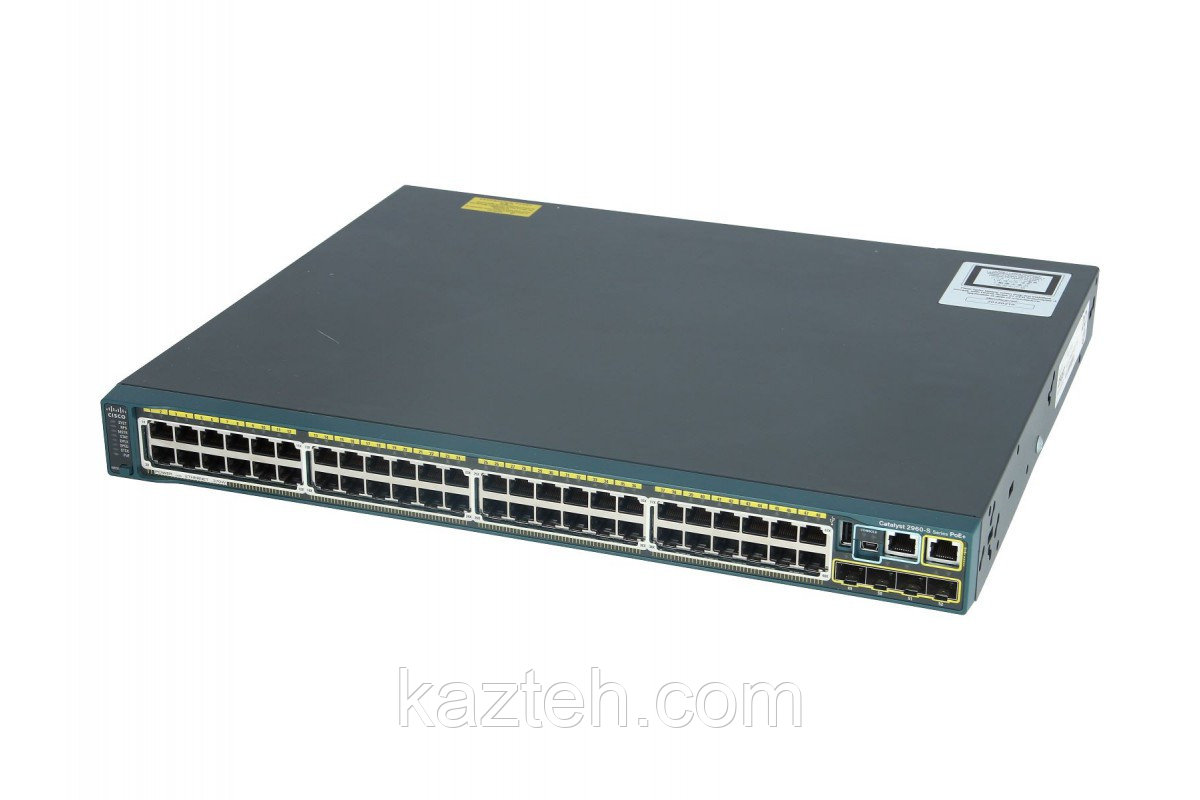

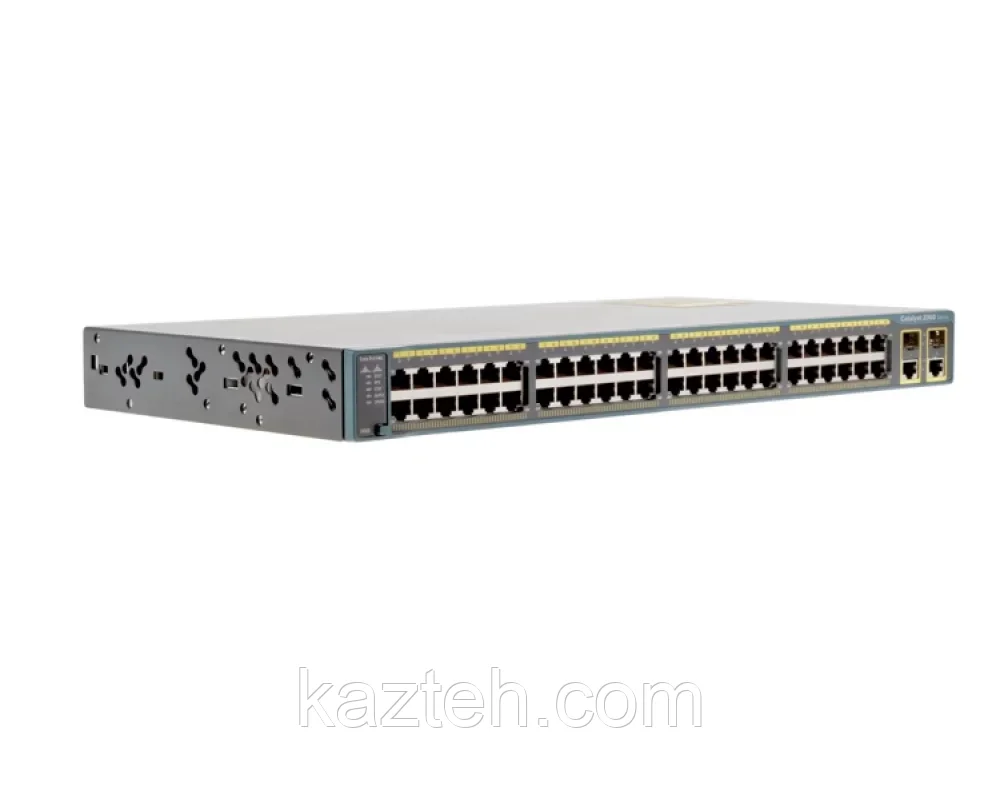

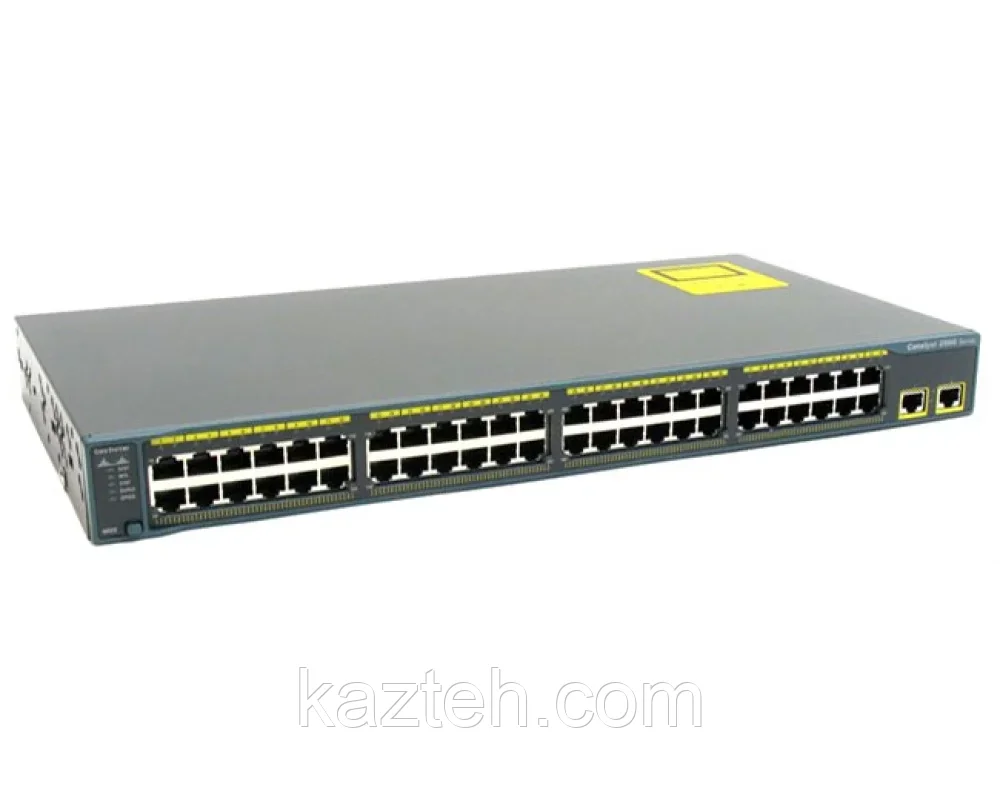

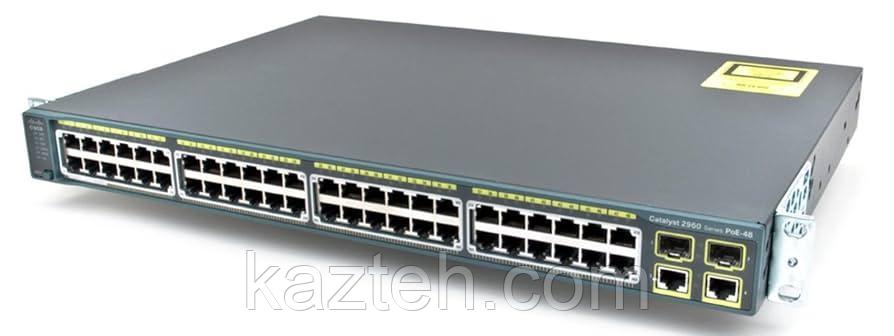

Коммутатор Cisco Catalyst WS-C2960+48PST-S — это управляемый сетевой коммутатор уровня Layer 2, относящийся к серии Cisco Catalyst 2960 Plus. Он предназначен для построения надежных корпоративных сетей доступа с поддержкой PoE (Power over Ethernet).
Данная модель широко использовалась в офисных инфраструктурах, системах видеонаблюдения, IP-телефонии и распределенных корпоративных сетях, где требуется большое количество портов Fast Ethernet и централизованное питание устройств.
🔷 Общая архитектура и позиционирование
WS-C2960+48PST-S — это фиксированный (fixed configuration) коммутатор, то есть:
- отсутствуют модульные слоты расширения
- все интерфейсы встроены
- устройство ориентировано на access layer
- предназначено для стабильной работы 24/7
- относится к серии Catalyst 2960 Plus (обновлённая версия классической 2960)
Коммутатор выполняет функцию подключения конечных устройств и передачи трафика на уровень распределения или ядра сети.
🔷 Основное назначение
Устройство применяется в сетях, где требуется:
- большое количество подключений (48 портов)
- питание устройств по Ethernet (PoE)
- централизованное управление сетью
Типичные подключаемые устройства:
- IP-телефоны (VoIP)
- IP-камеры видеонаблюдения
- Wi-Fi точки доступа
- рабочие станции
- сетевые принтеры
- терминальные устройства
🔷 Портовая конфигурация
⚙️ Порты доступа:
- 48 портов Fast Ethernet (10/100 Мбит/с) с поддержкой PoE
Особенности:
- подача питания по Ethernet (IEEE 802.3af)
- до 370 Вт PoE-бюджета (в зависимости от конфигурации питания)
- поддержка до ~24 PoE-устройств одновременно (при полной нагрузке)
- автоопределение скорости и дуплекса
- поддержка VLAN и trunk режимов
👉 Это позволяет строить крупные сети IP-телефонии и видеонаблюдения без дополнительных блоков питания.
⚙️ Uplink интерфейсы:
- 2 порта Gigabit Ethernet (RJ-45 10/100/1000)
- 2 порта SFP (оптические uplink)
Назначение:
- подключение к core/distribution уровню
- организация магистральных каналов
- резервирование соединений
- использование оптики или меди
🔷 Производительность
Основные характеристики:
- Коммутационная способность: до 16 Gbps
- Производительность пересылки: около 13.1 Mpps
- неблокируемая архитектура уровня доступа
- поддержка одновременной работы всех портов
👉 Этого достаточно для корпоративных сетей среднего уровня нагрузки.
🔷 Cisco IOS и функциональные возможности
Коммутатор работает под управлением Cisco IOS LAN Lite.
Основные функции:
- VLAN (IEEE 802.1Q)
- настройка портов (access / trunk)
- управление MAC-адресами
- SNMP мониторинг
- CLI управление
- базовые функции QoS
- syslog и диагностика сети
LAN Lite — это базовая, но стабильная версия IOS для доступа.
🔷 PoE (Power over Ethernet)
Ключевая особенность модели:
- поддержка PoE на портах Fast Ethernet
- питание IP-устройств через Ethernet-кабель
- снижение количества блоков питания
- упрощение монтажа инфраструктуры
📌 PoE-бюджет: до 370 Вт
📌 Обычно поддерживается до 24 активных PoE устройств (15.4W на порт)
🔷 Поддерживаемые технологии
🌐 VLAN
- IEEE 802.1Q
- логическая сегментация сети
- разделение отделов
- снижение broadcast нагрузки
🔐 Безопасность
- Port Security (ограничение MAC-адресов)
- ACL (Access Control Lists)
- DHCP Snooping (ограниченно)
- защита от несанкционированных подключений
🔁 Сетевые протоколы
- STP / RSTP
- предотвращение петель
- автоматическая стабилизация топологии
📡 Управление трафиком
- QoS (приоритет голос/видео)
- IGMP Snooping
- Storm Control
- Auto-MDIX
🔷 Аппаратные характеристики
- RAM: 128 MB
- Flash: 64 MB
- Форм-фактор: 1U rackmount
- Корпус: металлический, промышленного класса
- Питание: встроенный блок питания (AC)
- Консоль: RJ-45
- Потребление энергии: зависит от PoE-нагрузки (до ~800W max)
🔷 Надёжность и эксплуатация
WS-C2960+48PST-S:
- рассчитан на 24/7 работу
- используется в корпоративных и операторских сетях
- обеспечивает стабильную работу под нагрузкой
- имеет промышленный уровень надежности Cisco
Дополнительно:
- эффективное охлаждение
- высокая отказоустойчивость
- поддержка резервного питания (RPS)
⚠️ Модель относится к устаревшей линейке (End-of-Life), но до сих пор используется в существующих инфраструктурах.
🔷 Область применения
- корпоративные офисы
- банки и финансовые учреждения
- государственные организации
- системы видеонаблюдения
- IP-телефония
- гостиницы и бизнес-центры
- образовательные учреждения
🔷 Преимущества
- 48 портов доступа
- поддержка PoE (370W)
- большое количество подключений
- стабильная работа Cisco IOS
- наличие SFP uplink
- надежность корпоративного уровня
- широкое применение в enterprise-сетях
🔷 Недостатки
- только Fast Ethernet (10/100) на access портах
- устаревшая архитектура
- нет современных L3 функций
- End-of-Life статус
- высокое энергопотребление при PoE нагрузке
🔷 Итог
Cisco Catalyst WS-C2960+48PST-S — это мощный PoE-коммутатор доступа с 48 портами, предназначенный для крупных офисных и корпоративных сетей. Он обеспечивает стабильную работу, питание устройств по Ethernet и широкие возможности подключения, однако сегодня постепенно заменяется более современными гигабитными решениями Cisco.
