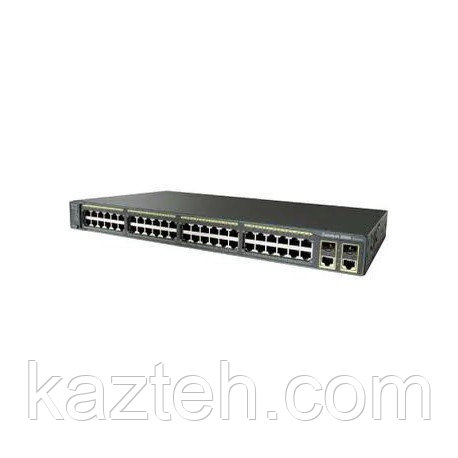

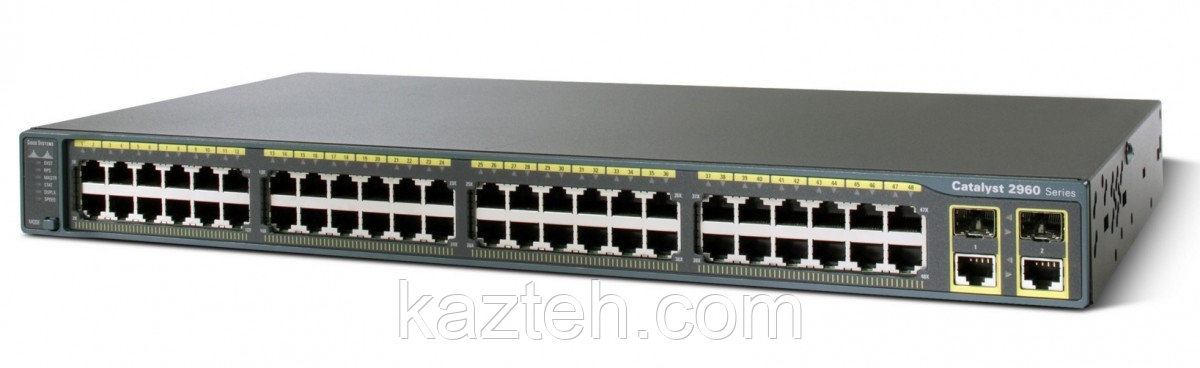

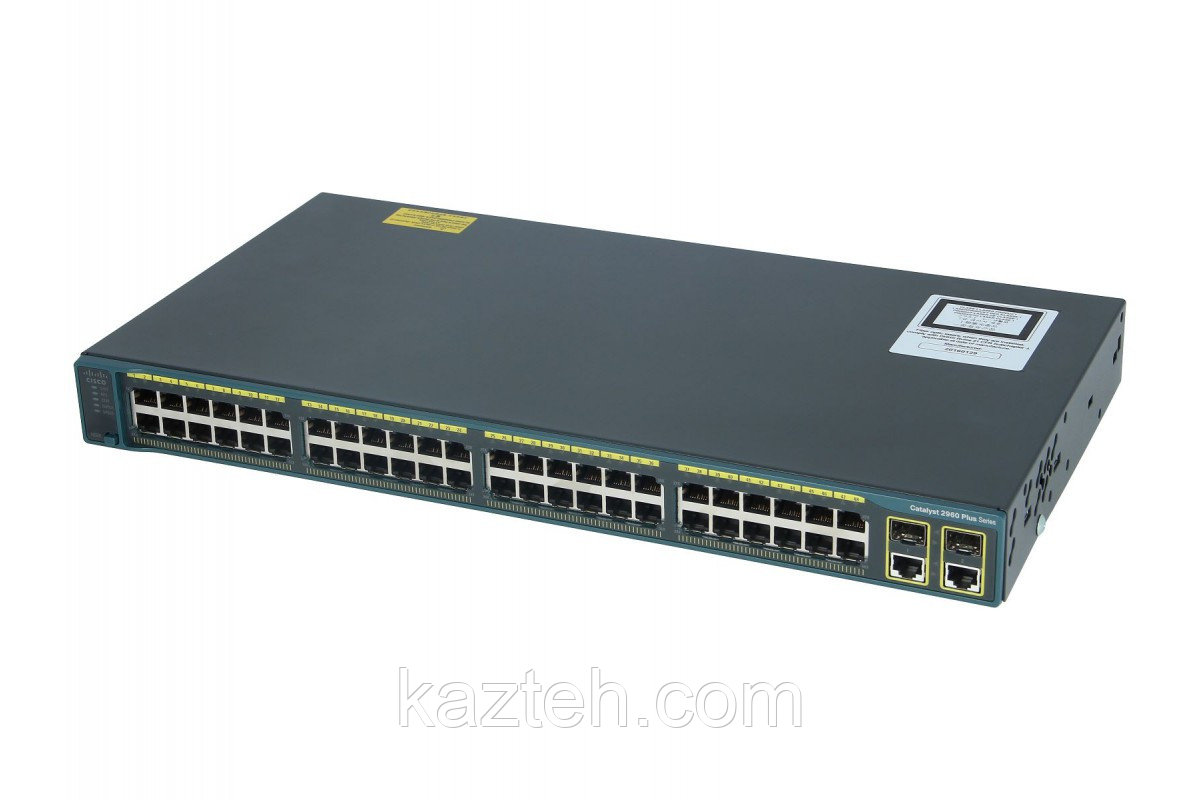

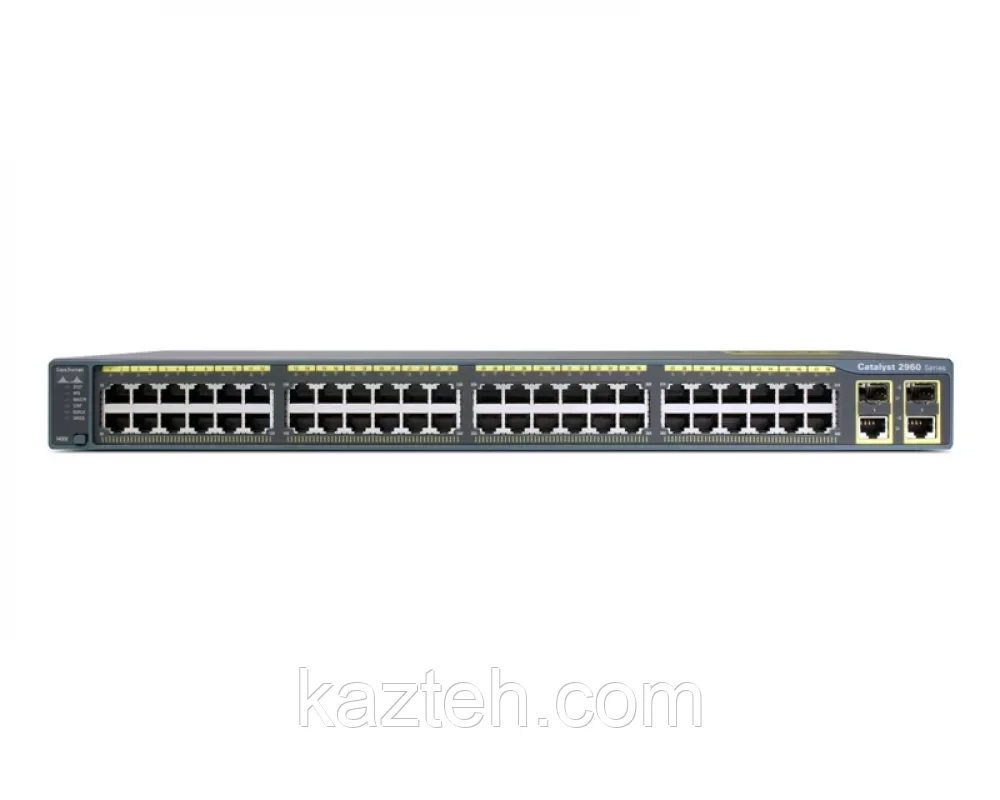

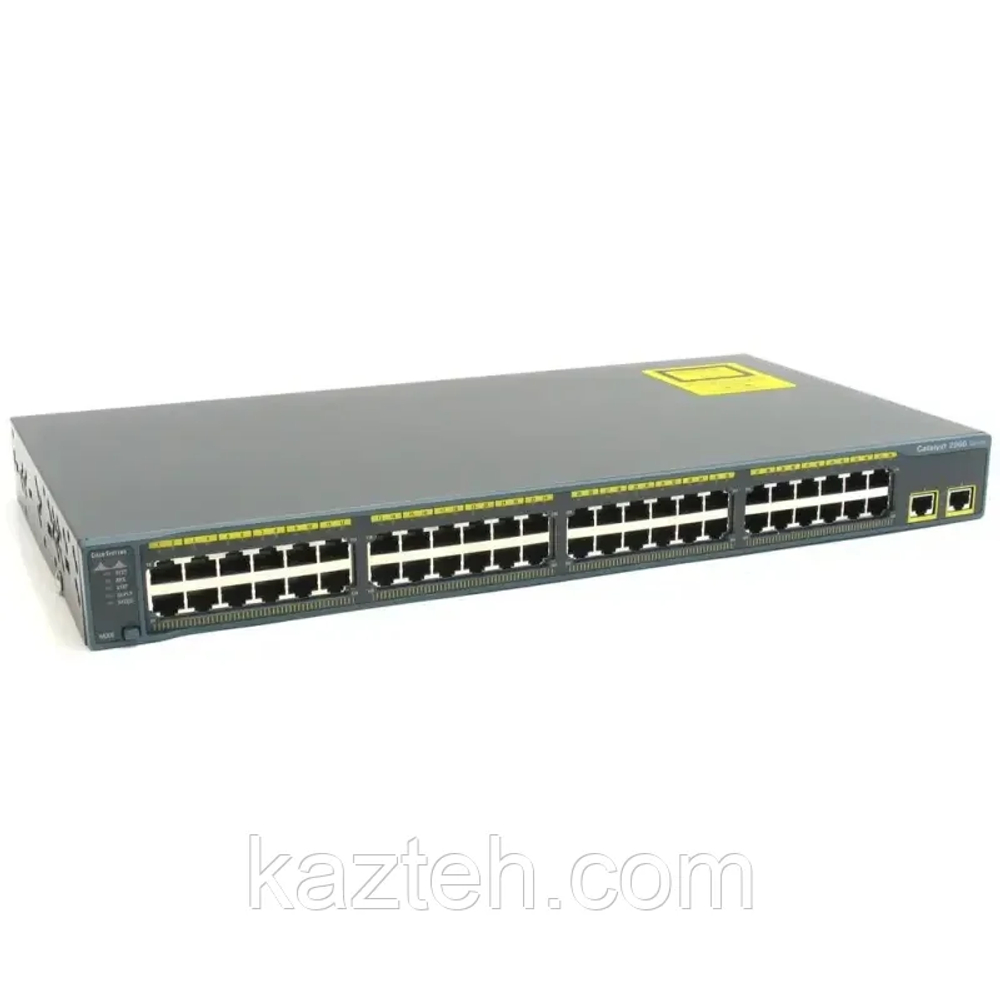

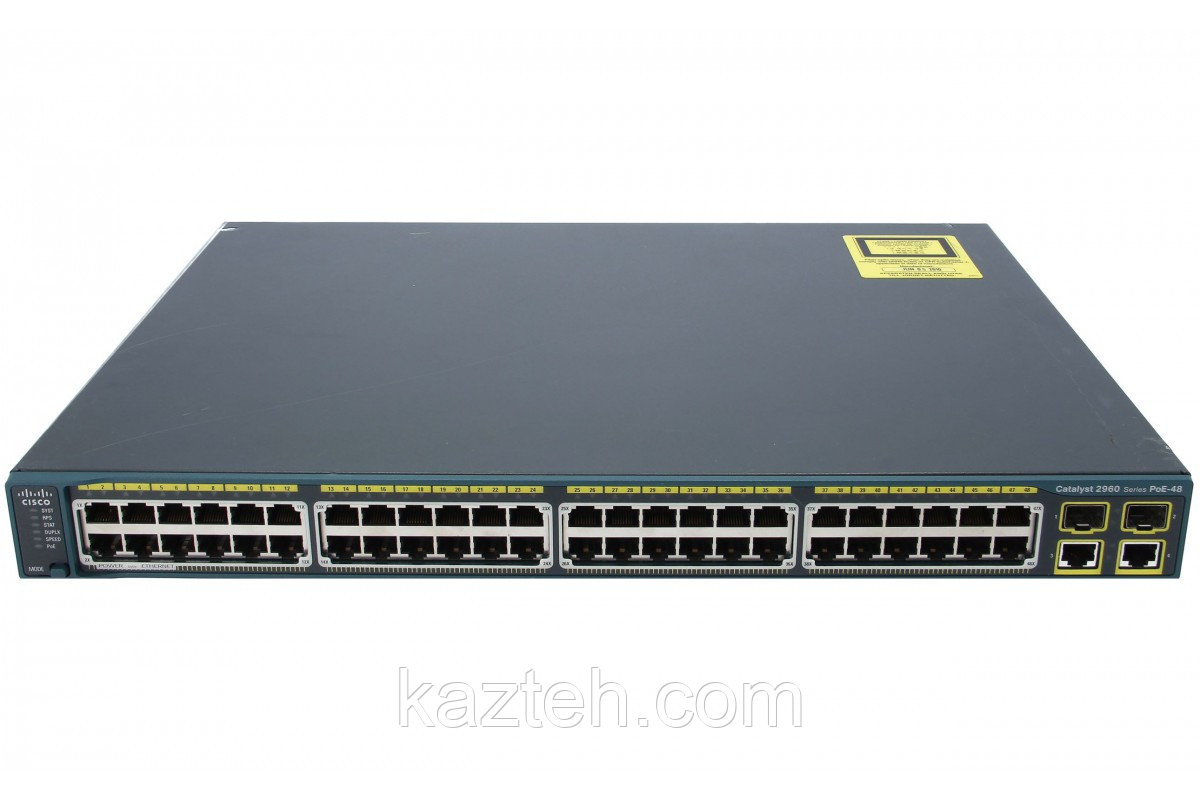

Коммутатор Cisco Catalyst WS-C2960+48PST-L — это управляемый сетевой коммутатор уровня Layer 2, относящийся к серии Cisco Catalyst 2960 Plus. Данная модель предназначена для построения корпоративных сетей доступа с большим количеством подключений и поддержкой PoE (Power over Ethernet).
Он активно использовался в офисных инфраструктурах, системах видеонаблюдения, IP-телефонии и распределённых корпоративных сетях, где требуется большое количество портов и централизованное питание устройств.
🔷 Общая архитектура и позиционирование
WS-C2960+48PST-L — это фиксированный (fixed configuration) коммутатор, что означает:
- отсутствие модульных слотов расширения
- все порты встроены в корпус
- устройство работает на уровне access layer
- рассчитан на круглосуточную эксплуатацию (24/7)
- относится к линейке Catalyst 2960 Plus (обновлённая версия классической 2960)
Основная задача — подключение конечных устройств и передача трафика на уровень распределения или ядра сети.
🔷 Основное назначение
Коммутатор предназначен для подключения и питания следующих устройств:
- IP-телефоны (VoIP)
- IP-камеры видеонаблюдения
- точки доступа Wi-Fi
- рабочие станции
- сетевые принтеры
- терминальные устройства
Благодаря PoE, устройства получают питание и данные по одному Ethernet-кабелю.
🔷 Портовая конфигурация
⚙️ Порты доступа:
- 48 портов Fast Ethernet (10/100 Мбит/с) с поддержкой PoE
Особенности:
- поддержка стандарта IEEE 802.3af
- питание устройств через Ethernet
- до 15.4 Вт на порт
- общий PoE-бюджет около 370 Вт
- возможность подключения большого количества IP-устройств
👉 Это делает модель особенно удобной для IP-телефонии и видеонаблюдения.
⚙️ Uplink интерфейсы:
- 2 порта Gigabit Ethernet (RJ-45 10/100/1000)
- 2 порта SFP (оптические uplink)
Назначение:
- подключение к core/distribution уровням сети
- организация магистральных каналов
- использование оптоволоконных линий
- резервирование соединений
🔷 Производительность
Основные характеристики:
- Коммутационная способность: до 16 Gbps
- Производительность обработки пакетов: около 13.1 Mpps
- неблокируемая работа на уровне доступа
- одновременная работа всех 48 портов
🔷 Cisco IOS и функциональность
Коммутатор работает под управлением Cisco IOS LAN Lite.
Основные функции:
- VLAN (IEEE 802.1Q)
- настройка портов (access / trunk)
- управление MAC-таблицей
- QoS (приоритизация голосового и видео трафика)
- SNMP мониторинг
- CLI (командная строка)
- базовые функции безопасности
🔷 PoE (Power over Ethernet)
Ключевая особенность модели:
- питание до 48 устройств по Ethernet
- отсутствие необходимости в отдельных блоках питания
- упрощение кабельной инфраструктуры
- снижение затрат на монтаж
📌 PoE-бюджет: примерно 370 Вт
🔷 Поддерживаемые технологии
🌐 VLAN
- IEEE 802.1Q
- логическая сегментация сети
- разделение отделов и сервисов
- снижение broadcast-трафика
🔐 Безопасность
- Port Security (ограничение MAC-адресов)
- ACL (Access Control Lists)
- DHCP Snooping
- защита от несанкционированных подключений
🔁 Сетевые протоколы
- STP / RSTP
- предотвращение сетевых петель
- автоматическая стабилизация топологии
📡 Управление трафиком
- QoS (приоритет голос/видео)
- IGMP Snooping (multicast)
- Storm Control
- Auto-MDIX
🔷 Аппаратные характеристики
- Оперативная память: 128 MB
- Flash-память: 64 MB
- Форм-фактор: 1U rackmount
- Корпус: металлический, промышленного класса

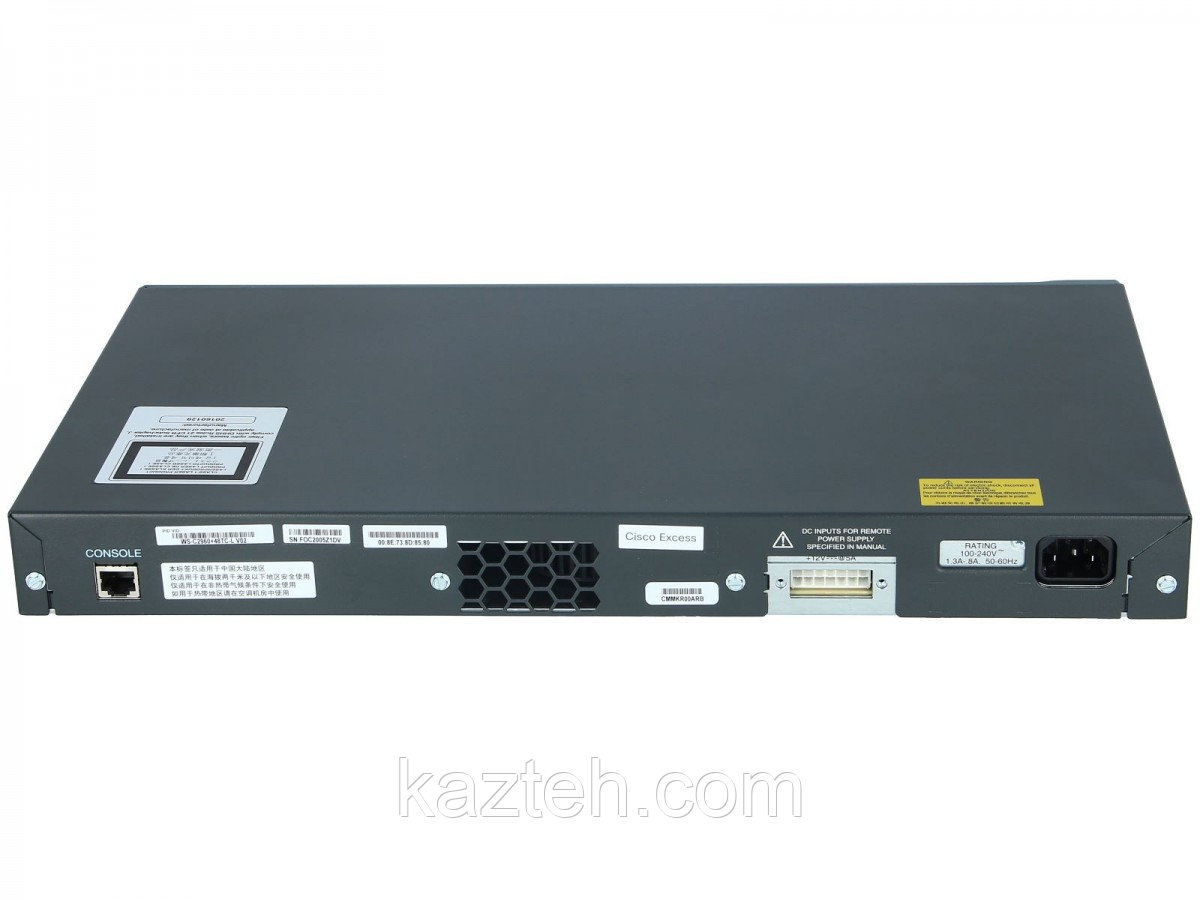

- Питание: встроенный AC блок питания
- Потребление: зависит от PoE-нагрузки (может быть высоким)
- Консольный порт: RJ-45
🔷 Надежность и эксплуатация
WS-C2960+48PST-L:
- рассчитан на круглосуточную работу (24/7)
- применяется в корпоративных сетях
- устойчив к высокой нагрузке
- соответствует стандартам Cisco enterprise уровня
Дополнительно:
- эффективное охлаждение
- поддержка резервного питания (RPS)
- высокая отказоустойчивость
⚠️ Модель относится к категории End-of-Life (EOL).
🔷 Область применения
- корпоративные офисы
- банки и финансовые организации
- государственные учреждения
- системы видеонаблюдения
- IP-телефония
- гостиницы и бизнес-центры
- образовательные учреждения
🔷 Преимущества
- 48 портов с поддержкой PoE
- большой PoE-бюджет (~370 Вт)
- высокая плотность подключений
- стабильность Cisco IOS
- наличие SFP uplink
- надежность корпоративного уровня
🔷 Недостатки
- только Fast Ethernet (10/100)
- устаревшая архитектура
- отсутствие Layer 3 функций
- End-of-Life статус
- повышенное энергопотребление при PoE
🔷 Итог
Cisco Catalyst WS-C2960+48PST-L — это мощный PoE-коммутатор уровня доступа, предназначенный для крупных сетей с большим количеством IP-устройств. Он обеспечивает стабильную работу, питание по Ethernet и широкие возможности подключения, однако сегодня постепенно заменяется современными гигабитными решениями Cisco.
