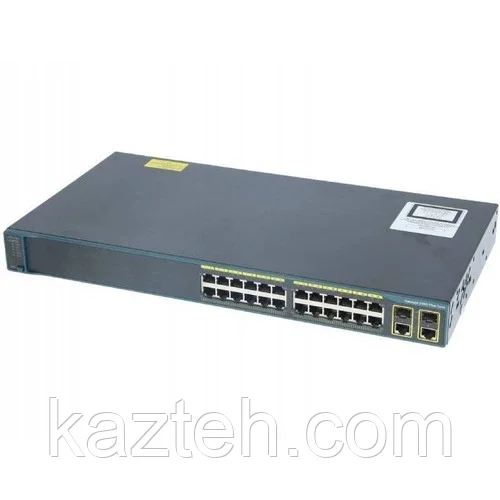

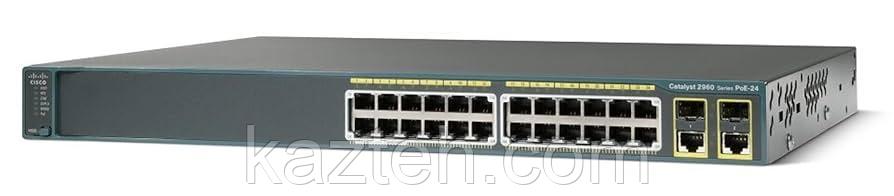

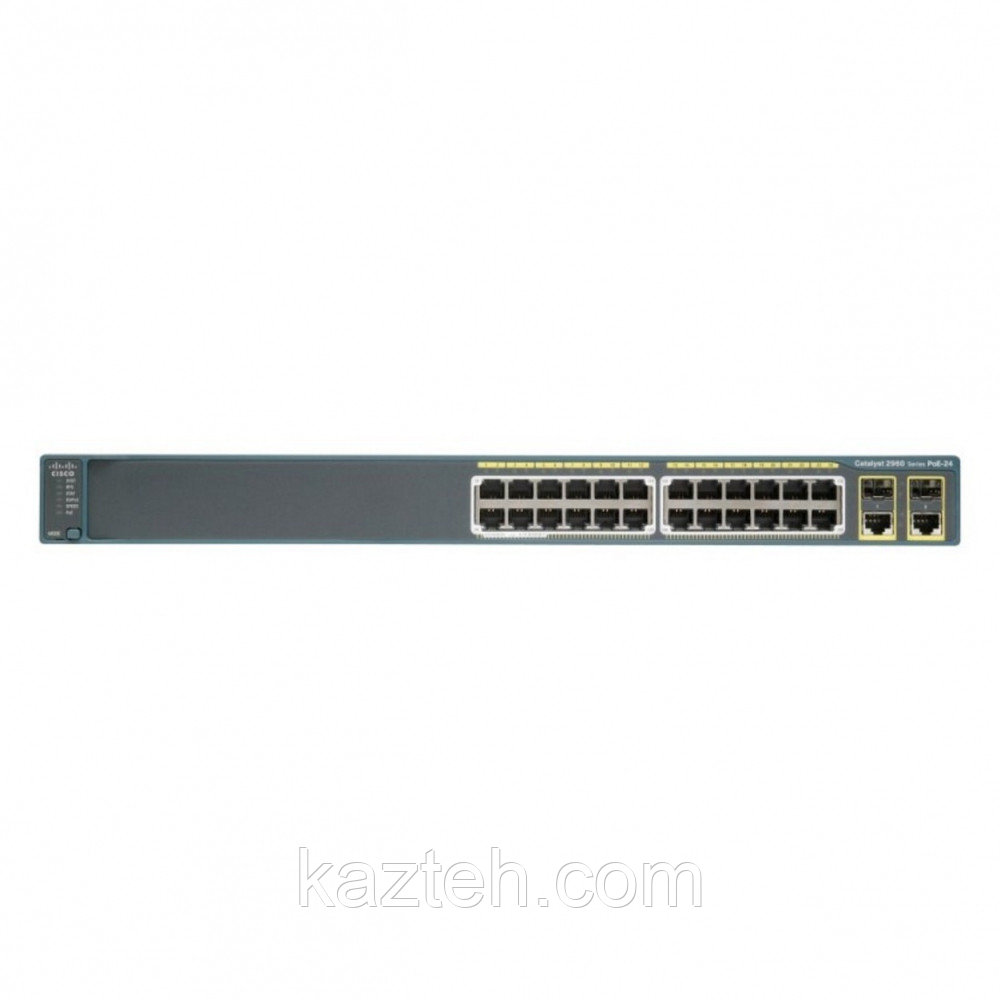

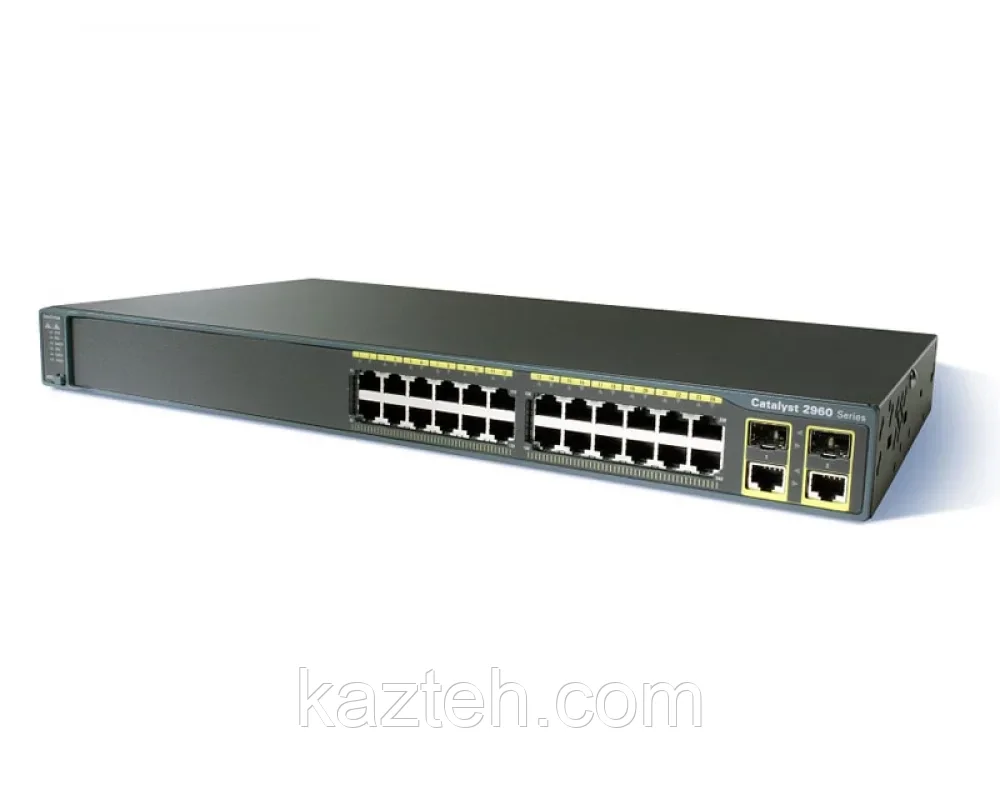

Коммутатор Cisco Catalyst WS-C2960+24TC-S — это управляемый сетевой коммутатор уровня Layer 2, относящийся к серии Cisco Catalyst 2960 Plus. Он предназначен для построения надежных корпоративных сетей доступа в офисах, филиалах и небольших дата-центрах.
Данная модель является классическим решением для подключения конечных устройств и организации базовой сетевой инфраструктуры с поддержкой VLAN, QoS и стандартных функций Cisco IOS.
🔷 Общая архитектура и назначение
WS-C2960+24TC-S — это фиксированный (fixed configuration) коммутатор, то есть:
- не имеет слотов расширения
- все порты встроены в корпус
- работает на уровне access layer
- предназначен для круглосуточной эксплуатации (24/7)
- относится к серии Catalyst 2960 Plus (улучшенная версия классической 2960)
Основная задача устройства — подключение конечных пользователей и передача трафика на уровень распределения (distribution) или ядра сети (core).
🔷 Основное назначение
Коммутатор используется для подключения таких устройств, как:
- рабочие станции (ПК, ноутбуки)
- сетевые принтеры
- IP-телефоны (VoIP)
- точки доступа Wi-Fi
- терминалы и офисное оборудование
Он обеспечивает стабильную передачу данных в корпоративной сети малого и среднего масштаба.
🔷 Портовая конфигурация
⚙️ Порты доступа:
- 24 порта Fast Ethernet (10/100 Мбит/с)
Особенности:
- автоматическое определение скорости
- поддержка VLAN (802.1Q)
- работа в режимах access и trunk
- высокая стабильность передачи данных
👉 Основной минус — порты не гигабитные (Fast Ethernet).
⚙️ Uplink интерфейсы:
- 2 комбинированных Gigabit uplink порта (RJ-45 / SFP)
Назначение:
- подключение к магистральной сети (core/distribution)
- использование оптоволоконных линий связи
- резервирование каналов передачи данных
👉 Эти uplink-порты обеспечивают более высокую скорость связи с ядром сети.
🔷 Производительность
Основные характеристики:
- Коммутационная способность: до 16 Gbps
- Производительность обработки пакетов: около 6.5 Mpps
- неблокируемая архитектура уровня доступа
- поддержка одновременной работы всех 24 портов
🔷 Cisco IOS и функциональные возможности
Коммутатор работает под управлением Cisco IOS LAN Lite.
Основные функции:
- VLAN (IEEE 802.1Q)
- настройка портов (access / trunk)
- управление MAC-таблицей
- SNMP мониторинг
- CLI управление
- базовые функции QoS
- зеркалирование портов (port mirroring)
LAN Lite — базовый функционал для небольших и средних сетей.
🔷 Поддерживаемые технологии
🌐 VLAN
- IEEE 802.1Q
- сегментация сети
- разделение отделов и сервисов
- снижение broadcast-трафика
🔐 Безопасность
- Port Security (ограничение MAC-адресов)
- ACL (Access Control Lists)
- DHCP Snooping
- защита от несанкционированных подключений
🔁 Сетевые протоколы
- STP / RSTP
- предотвращение сетевых петель
- автоматическая стабилизация топологии
📡 Управление трафиком
- QoS (приоритизация голос/видео)
- IGMP Snooping (multicast)
- Storm Control
- Auto-MDIX
🔷 Аппаратные характеристики
- Оперативная память: 64 MB
- Flash-память: 32 MB
- Форм-фактор: 1U rackmount
- Корпус: металлический, промышленного класса
- Питание: AC 100–240V
- Консольный порт: RJ-45 (RS-232)
- Энергопотребление: около 40–50 Вт
🔷 Надежность и эксплуатация
WS-C2960+24TC-S:
- рассчитан на 24/7 работу
- используется в корпоративных сетях
- обеспечивает стабильную передачу данных
- имеет промышленный уровень надежности Cisco
Дополнительно:
- эффективное охлаждение
- устойчивость к нагрузкам
- простота обслуживания
⚠️ Модель относится к категории End-of-Life (EOL), то есть снята с производства и поддержки.
🔷 Область применения
- офисные сети
- филиальные отделения
- учебные учреждения
- небольшие серверные комнаты
- корпоративные рабочие сети
- системы базовой сетевой инфраструктуры
🔷 Преимущества
- стабильная работа Cisco IOS
- поддержка VLAN и QoS
- наличие Gigabit uplink портов
- надежность enterprise уровня
- простота настройки
- низкое энергопотребление
🔷 Недостатки
- только Fast Ethernet (10/100) на access-портах
- устаревшая архитектура
- отсутствие Layer 3 функций
- ограниченная производительность
- End-of-Life статус
🔷 Итог
Cisco Catalyst WS-C2960+24TC-S — это надежный корпоративный коммутатор уровня доступа, предназначенный для построения стабильных сетей в офисах и филиалах. Он обеспечивает базовый функционал, стабильную работу и Gigabit uplink, но сегодня постепенно заменяется более современными гигабитными сериями Cisco Catalyst.
