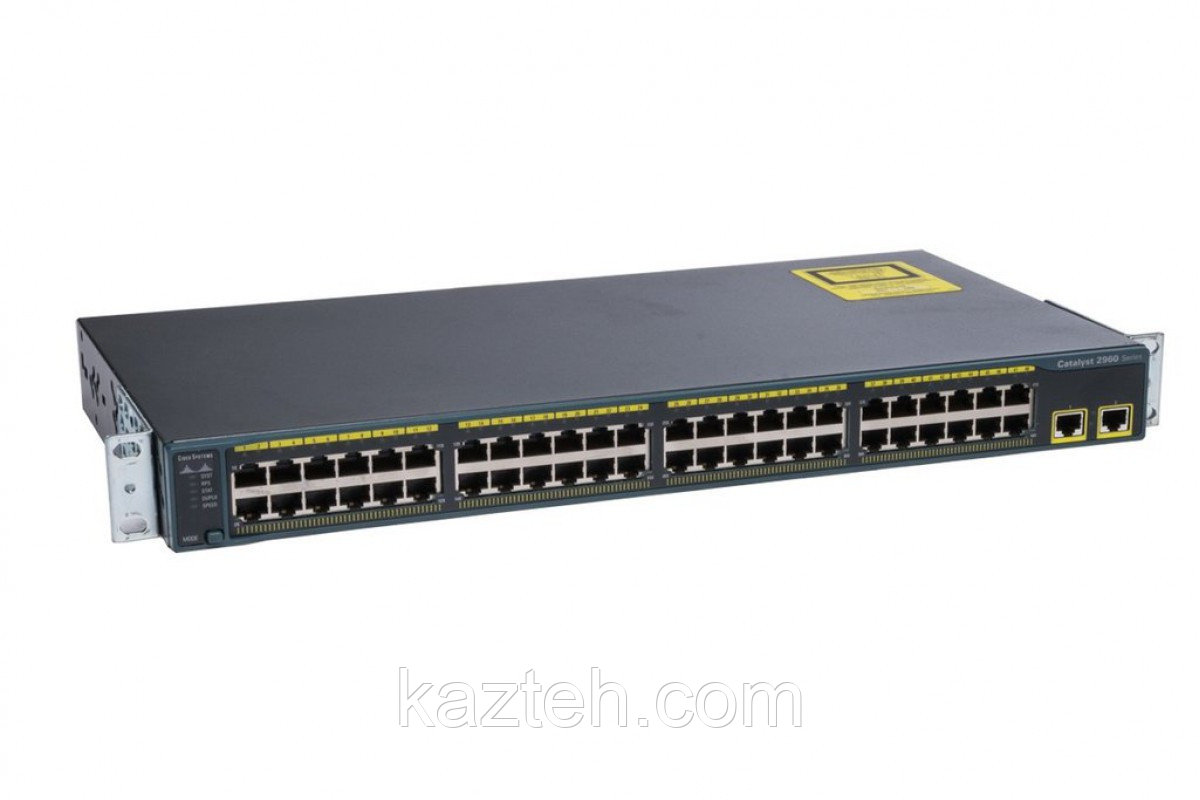

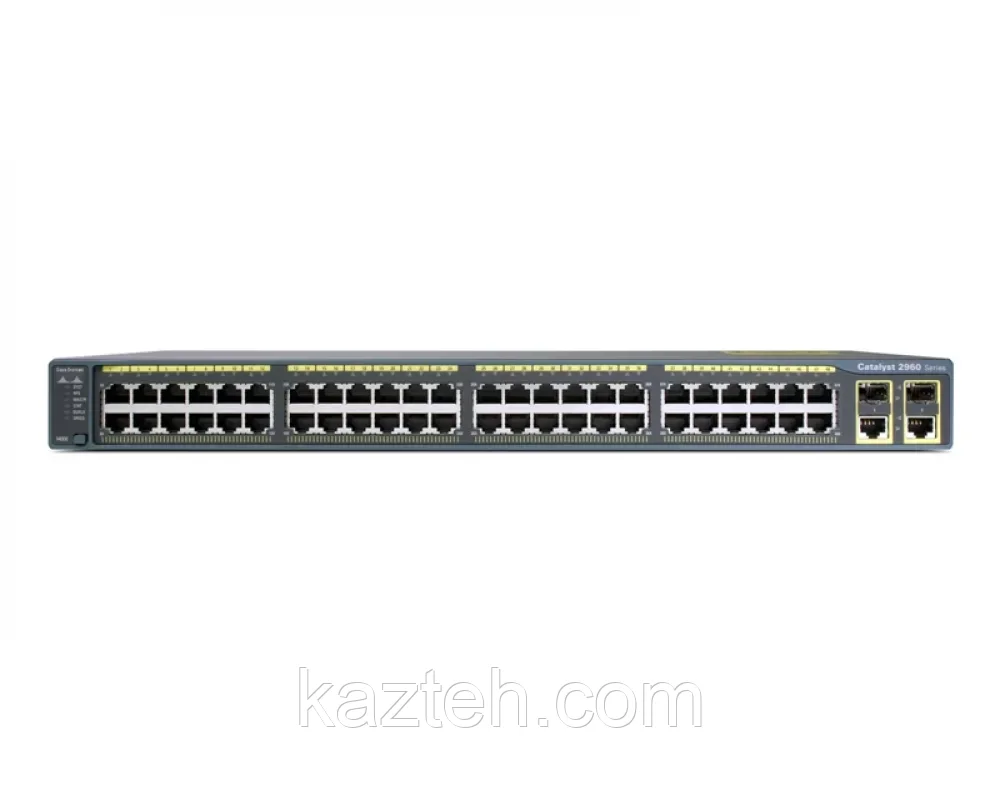

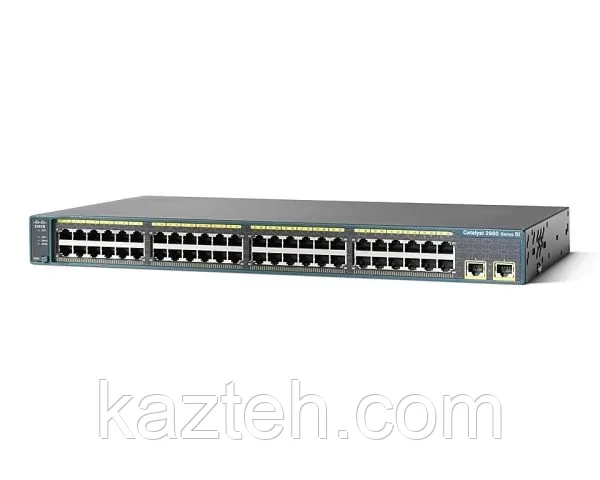

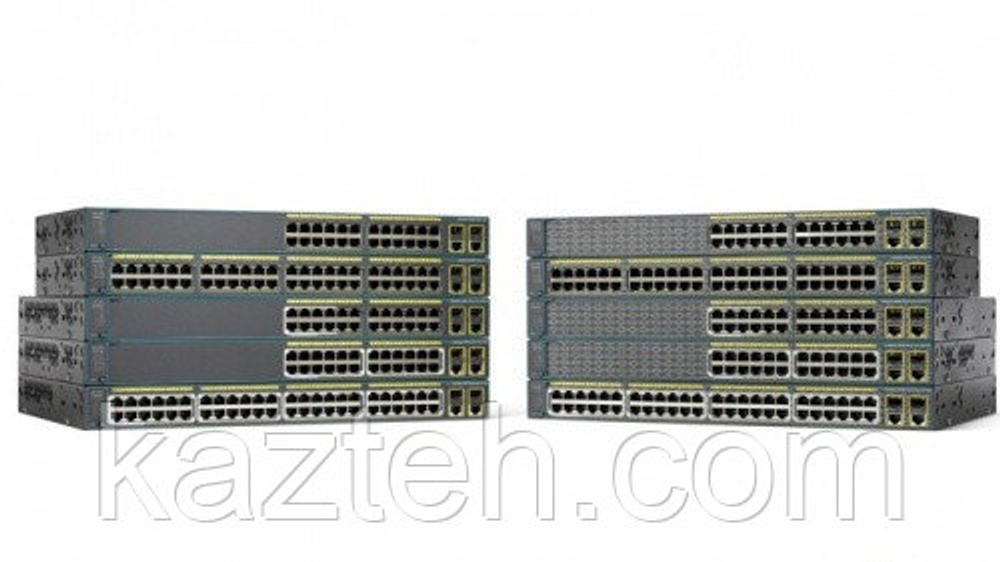

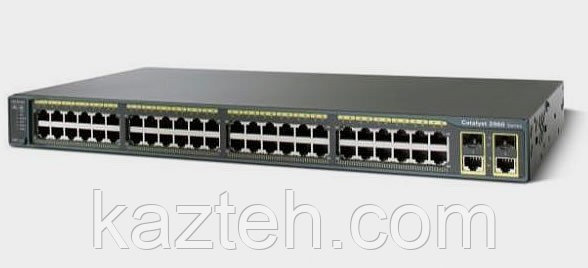

Коммутатор Cisco Catalyst WS-C2960-48TT-S — это управляемое сетевое устройство уровня Layer 2, предназначенное для построения стабильных корпоративных сетей доступа (Access Layer). Данная модель входит в популярную серию Cisco Catalyst 2960, которая долгое время являлась стандартом для офисных сетей, образовательных учреждений и филиальных инфраструктур.
Устройство ориентировано на надежную коммутацию Ethernet-трафика, сегментацию сети с помощью VLAN и базовое управление корпоративной сетью без сложной маршрутизации.
🔷 Общая архитектура и назначение
WS-C2960-48TT-S — это фиксированный (fixed configuration) коммутатор, что означает:
- отсутствие модульных слотов расширения
- все порты встроены в корпус
- простота эксплуатации
- высокая надежность
- ориентация на стабильную работу 24/7
Основная задача устройства — подключение конечных пользователей и сетевых устройств в локальной сети и передача трафика на уровень ядра (core/distribution).
🔷 Основное назначение
Коммутатор используется как устройство уровня доступа (Access Layer) и обеспечивает подключение:
- рабочих станций (ПК, ноутбуков)
- IP-телефонов (VoIP)
- сетевых принтеров
- IP-камер видеонаблюдения
- Wi-Fi точек доступа
- терминалов и офисного оборудования
Он агрегирует трафик от всех устройств и передает его на вышестоящие сетевые устройства.

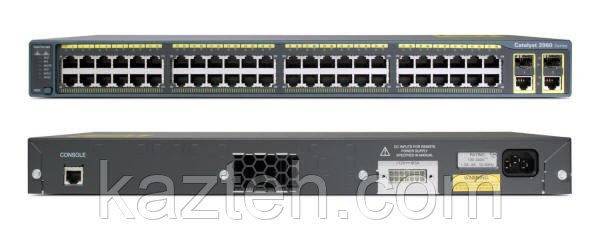

🔷 Портовая конфигурация
⚙️ Порты доступа:
- 48 портов Fast Ethernet (10/100 Мбит/с)
Особенности:
- подключение большого количества конечных устройств
- поддержка VLAN-сегментации
- автоматическое определение скорости и дуплекса
- Auto-MDIX (автоопределение типа кабеля)

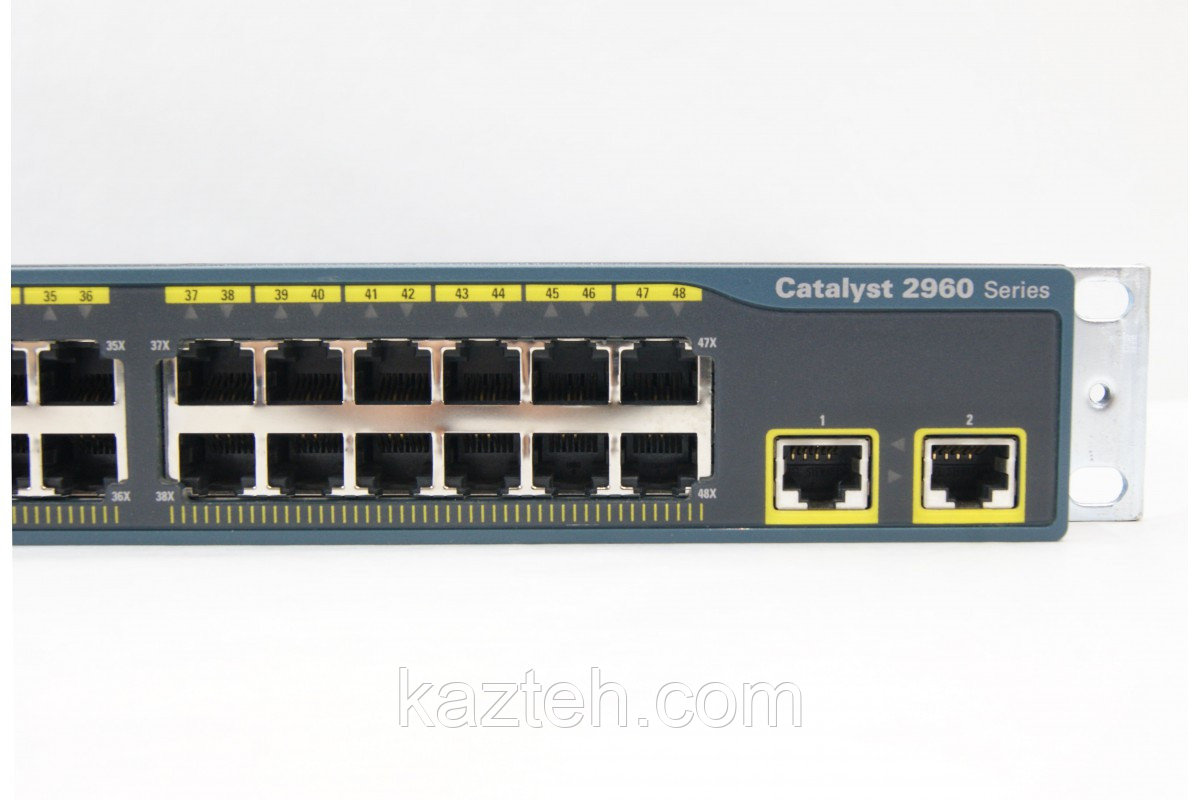

⚙️ Uplink порты:
- 2 порта Gigabit Ethernet (10/100/1000 RJ-45)
Назначение:
- подключение к маршрутизатору
- подключение к core/distribution switch
- организация магистрального канала связи
Эти порты обеспечивают более высокую пропускную способность для выхода в сеть верхнего уровня.
🔷 Производительность
Основные характеристики производительности:
- Коммутационная способность: до 16 Gbps
- Производительность обработки пакетов: до ~10.1 Mpps
- Неблокируемая архитектура в рамках access-уровня
- Поддержка одновременной работы всех 48 портов
Этого достаточно для стабильной работы офисных и корпоративных сетей средней нагрузки.
🔷 Программное обеспечение Cisco IOS
Коммутатор работает под управлением Cisco IOS (LAN Lite / LAN Base — в зависимости от версии).
Основные возможности:
- создание и управление VLAN (802.1Q)
- настройка портов (access / trunk режимы)
- управление MAC-адресами
- базовый мониторинг сети
- CLI (Command Line Interface)
- SNMP мониторинг
- настройка безопасности
🔷 Поддерживаемые технологии
🌐 VLAN (виртуальные сети)
- IEEE 802.1Q tagging
- логическое разделение сети
- изоляция отделов и пользователей
- снижение broadcast-трафика
🔐 Безопасность
- Port Security (ограничение MAC-адресов)
- ACL (Access Control Lists)
- DHCP Snooping (ограниченная поддержка)
- защита от несанкционированных подключений
- контроль доступа к портам
🔁 Протоколы устойчивости
- Spanning Tree Protocol (STP)
- Rapid STP (RSTP)
- предотвращение сетевых петель
- автоматическая стабилизация топологии
📡 Управление трафиком
- IGMP Snooping (multicast)
- QoS (приоритизация голосового и видео трафика)
- Auto-MDIX
- storm control (защита от broadcast-штормов)
🔷 Аппаратные характеристики
- Оперативная память: 64 MB
- Flash-память: 32 MB
- Форм-фактор: 1U rackmount
- Корпус: металлический, промышленного класса

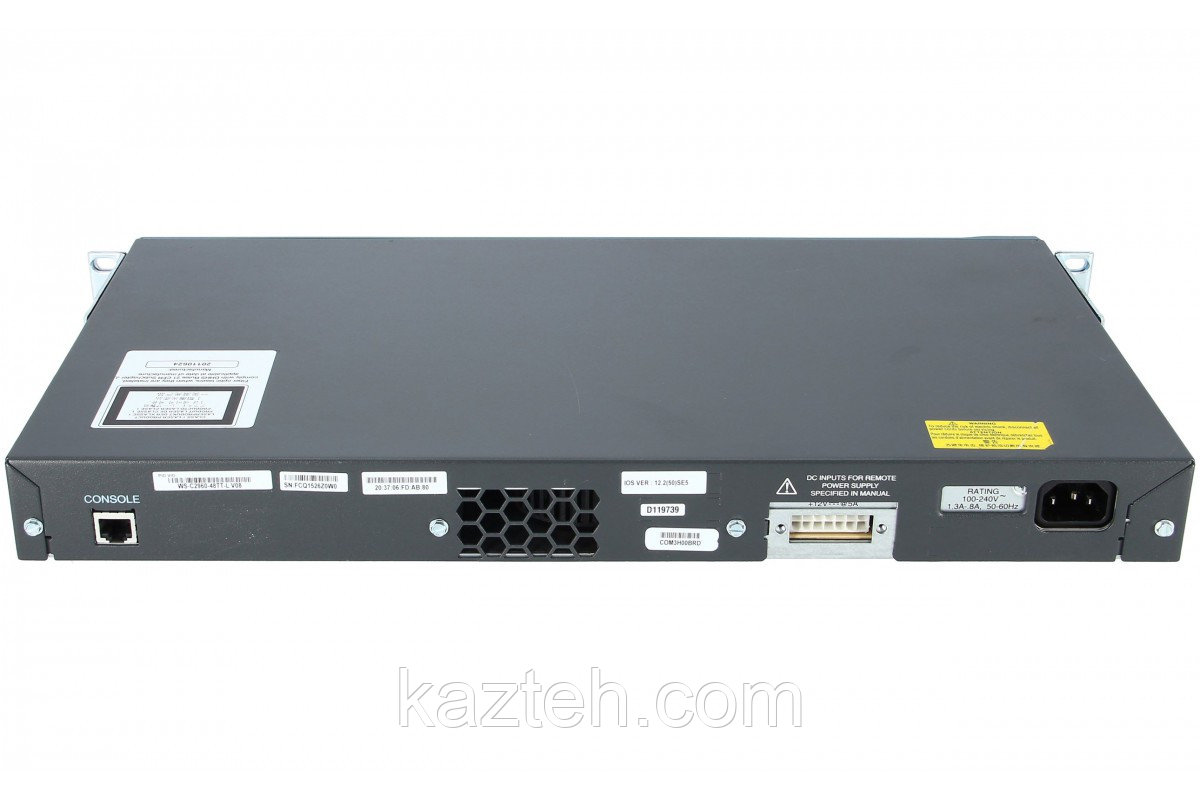

- Консольный порт: RJ-45
- Встроенный блок питания (internal PSU)
- Энергопотребление: около 40–50 Вт
🔷 Надежность и эксплуатация
Cisco WS-C2960-48TT-S рассчитан на:
- круглосуточную работу (24/7)
- стабильную корпоративную эксплуатацию
- длительный срок службы
- минимальное обслуживание
Дополнительные особенности:
- эффективное пассивное охлаждение
- низкий уровень шума
- установка в 19" серверную стойку
- высокая отказоустойчивость Cisco
⚠️ Важно: модель относится к End-of-Life (EOL) оборудованию и не получает современных обновлений.
🔷 Область применения
Коммутатор широко использовался в:
- корпоративных офисах
- государственных учреждениях
- образовательных организациях
- филиальных сетях
- учебных лабораториях (CCNA/CCNP)
- существующих legacy-инфраструктурах
Основная роль — Access Layer (уровень доступа).
🔷 Преимущества
- высокая надежность Cisco
- 48 портов для большого количества устройств
- стабильная Layer 2 коммутация
- поддержка VLAN и базовой безопасности
- простота настройки через CLI
- долговечность оборудования
🔷 Недостатки
- отсутствуют гигабитные access-порты (только Fast Ethernet)
- устаревшая архитектура
- ограниченный функционал по современным стандартам
- отсутствие Layer 3 возможностей
- статус End-of-Life
🔷 Итог
Cisco Catalyst WS-C2960-48TT-S — это классический 48-портовый корпоративный коммутатор, который долгое время использовался как надежное решение для офисных сетей. Несмотря на устаревание, он до сих пор применяется в существующих инфраструктурах благодаря своей стабильности и простоте эксплуатации.
