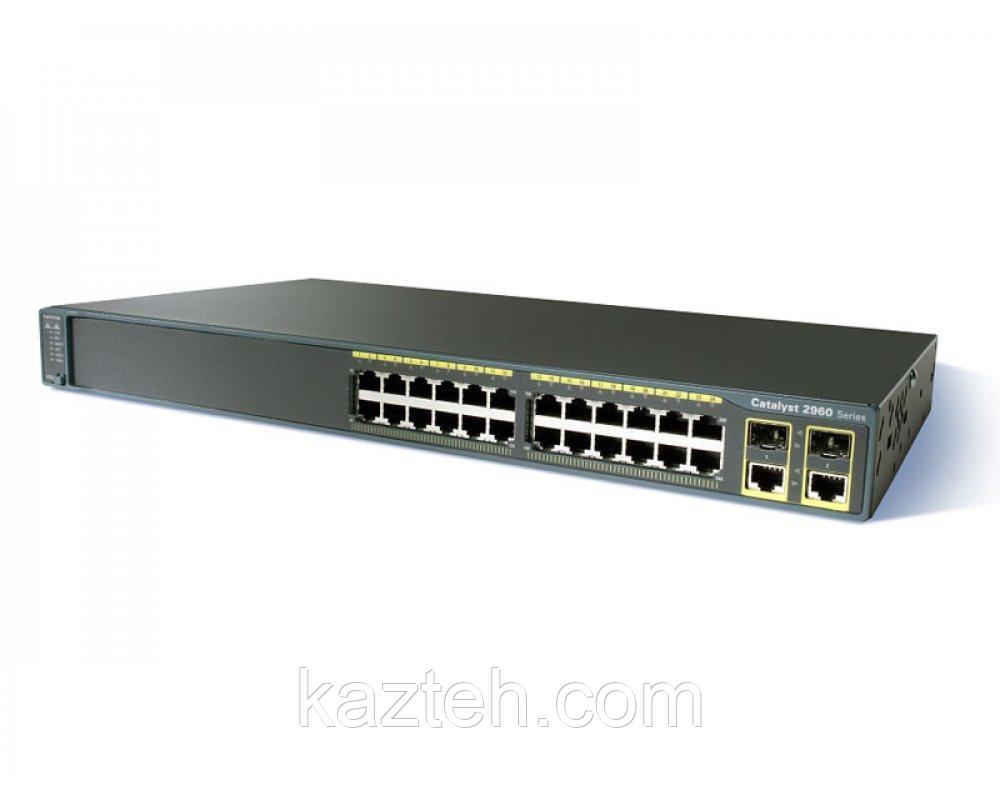

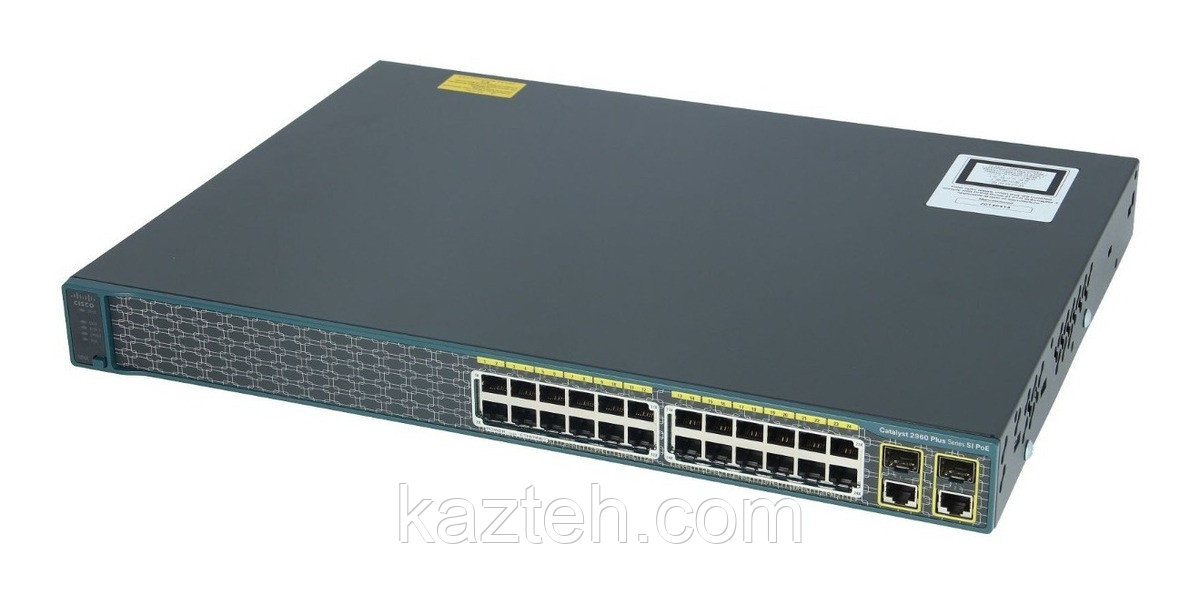

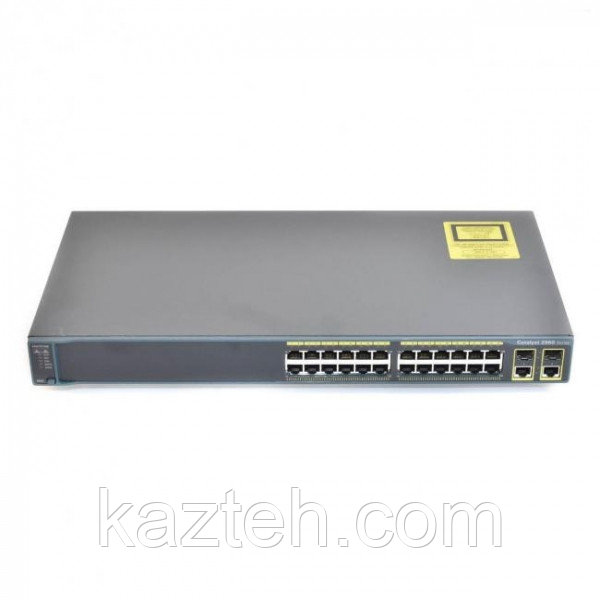

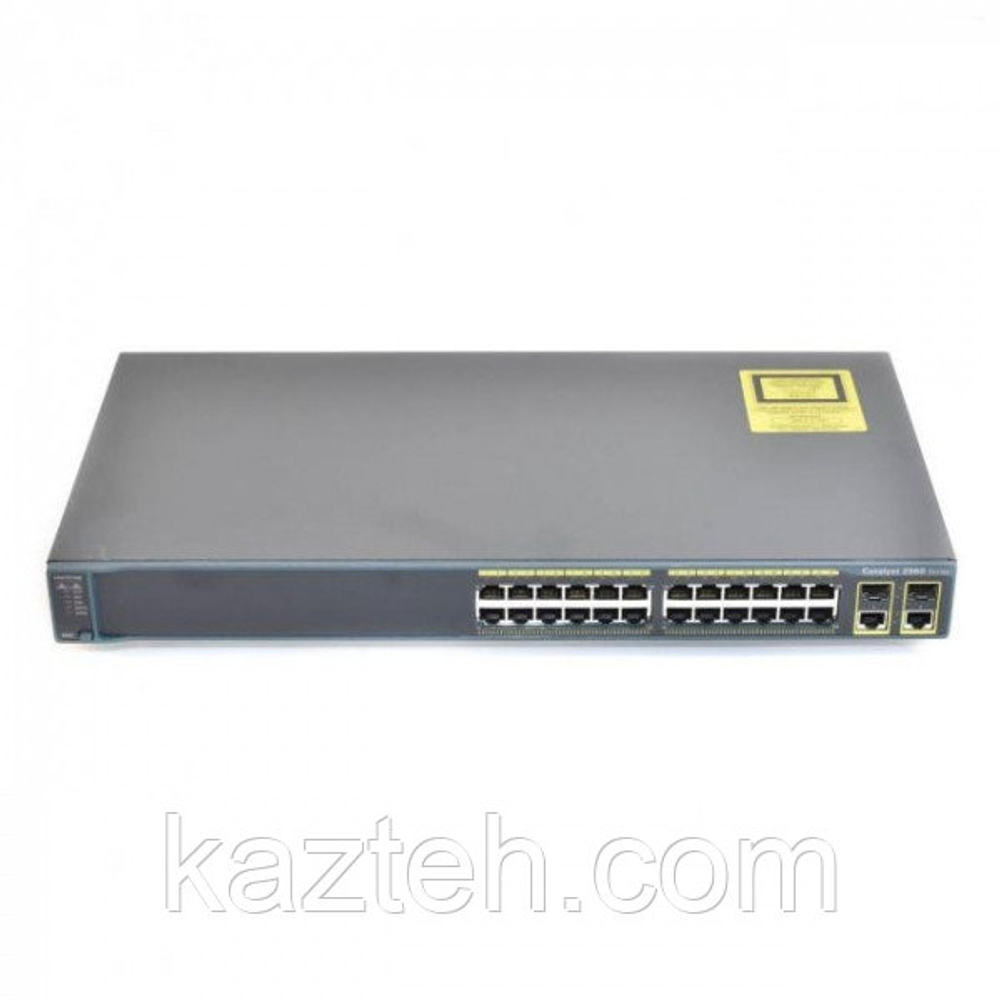

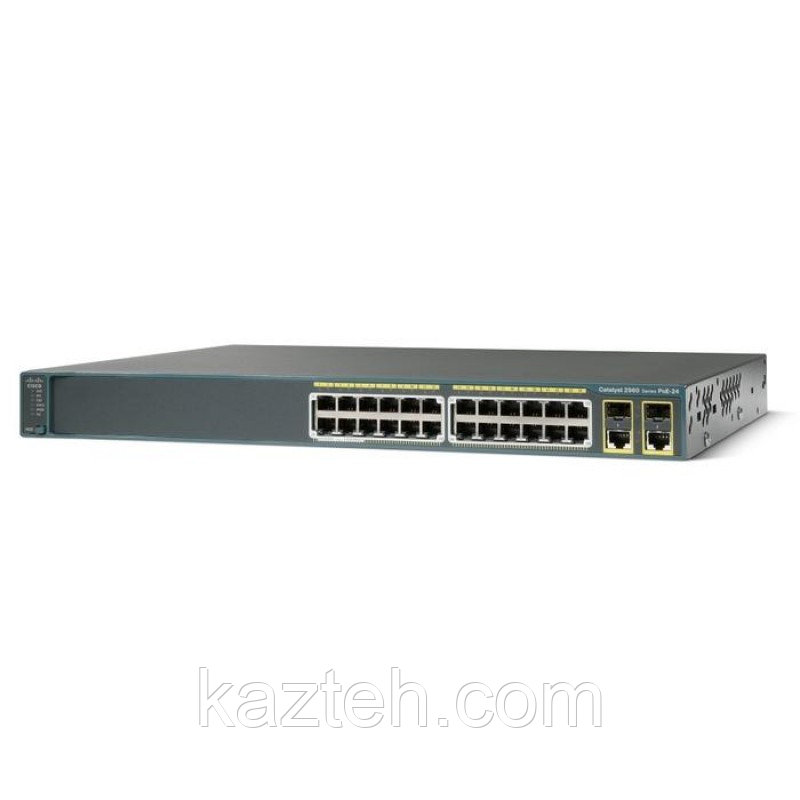

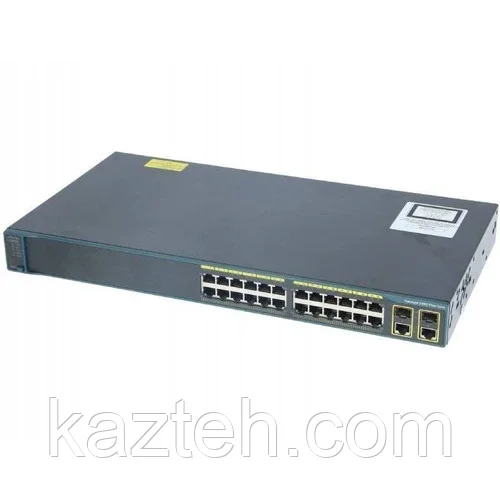

Коммутатор Cisco Catalyst WS-C2960-24TC-S — это управляемое сетевое устройство уровня Layer 2, предназначенное для построения стабильной, масштабируемой и безопасной корпоративной сети доступа. Он входит в широко известную серию Cisco Catalyst 2960, которая долгое время являлась стандартом для офисных сетей, филиалов компаний, образовательных учреждений и малого/среднего бизнеса.
Данная модель относится к классу фиксированных (fixed configuration) коммутаторов, что означает отсутствие модульных слотов — все порты уже встроены в устройство.
🔷 Основное назначение
Cisco WS-C2960-24TC-S используется как коммутатор уровня доступа (Access Layer). Его основная задача — подключение конечных устройств и обеспечение стабильной передачи данных внутри локальной сети.
Он применяется для подключения:
- офисных компьютеров
- IP-телефонов (VoIP)
- сетевых принтеров
- систем видеонаблюдения
- Wi-Fi точек доступа
- терминалов и рабочих станций
Коммутатор собирает трафик от всех подключенных устройств и передает его в магистральную сеть (core/distribution layer).

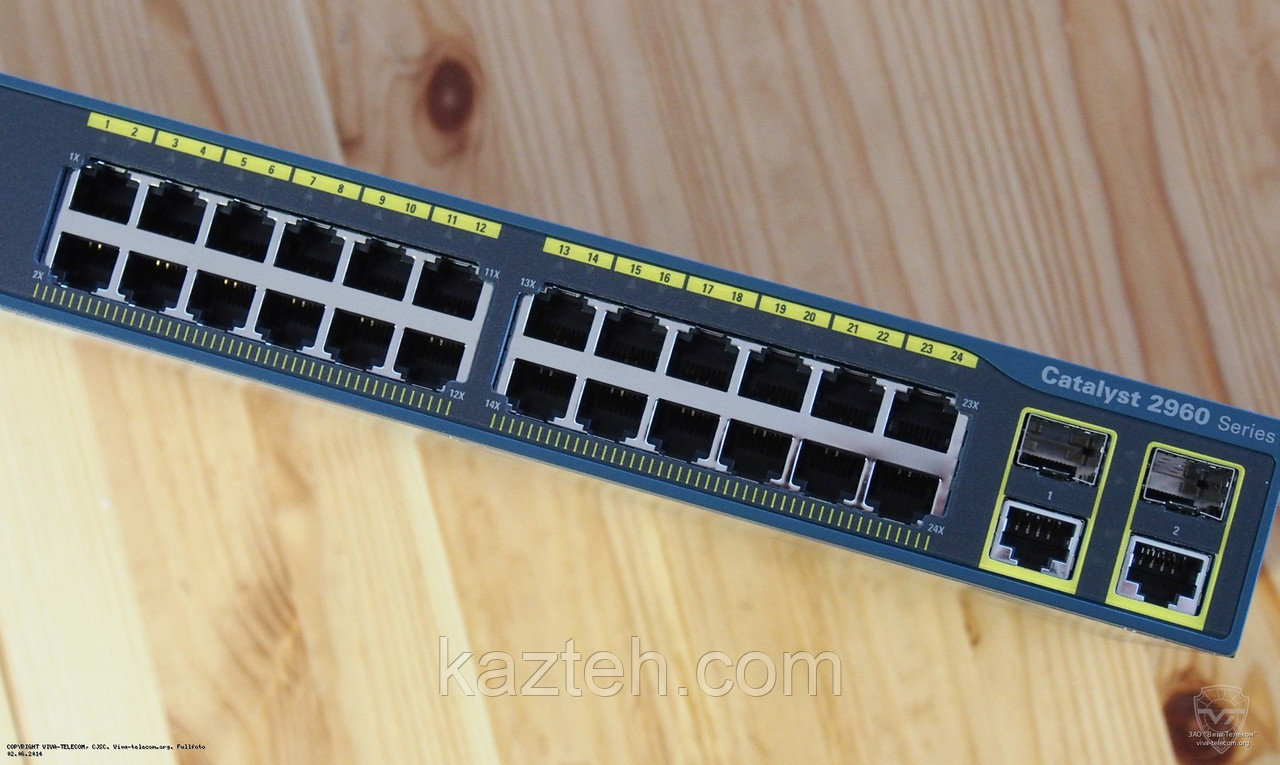

🔷 Портовая структура
⚙️ Основные порты доступа:
- 24 порта Fast Ethernet (10/100 Мбит/с)
Эти порты предназначены для подключения конечных устройств. Они обеспечивают: - стабильную передачу данных в офисных сетях
- поддержку базовых сетевых приложений
- работу корпоративных сервисов
⚙️ Uplink порты:
- 2 комбинированных uplink порта (10/100/1000 RJ-45 + SFP)
Особенности uplink портов:
- можно использовать медный Ethernet (RJ-45)
- можно использовать оптические модули (SFP)
- один физический порт может работать либо как RJ-45, либо как SFP
Эти порты используются для подключения к:
- ядру сети (core switch)
- маршрутизаторам
- другим коммутаторам
🔷 Производительность устройства
Cisco WS-C2960-24TC-S обеспечивает следующие показатели:
- Коммутационная способность: до 16 Gbps
- Скорость обработки пакетов: около 6.5 Mpps
- Поддержка одновременной работы всех портов
- Неблокируемая архитектура в рамках доступа
Эти характеристики позволяют использовать устройство в сетях с умеренной и средней нагрузкой без потери производительности.
🔷 Cisco IOS и программные возможности
Коммутатор работает под управлением Cisco IOS LAN Lite — облегчённой версии операционной системы Cisco.
Возможности LAN Lite:
- создание и управление VLAN
- базовая сегментация сети
- настройка портов (speed, duplex, trunk/access mode)
- управление MAC-адресами
- базовые функции безопасности
- мониторинг через CLI и SNMP
LAN Lite ориентирован на простые и стабильные корпоративные сети без сложной маршрутизации.
🔷 Поддерживаемые технологии
🌐 VLAN (виртуальные сети)
- IEEE 802.1Q tagging
- логическое разделение сети
- изоляция отделов компании
🔐 Безопасность
- Port Security (ограничение MAC-адресов на порту)
- ACL (Access Control Lists)
- защита от несанкционированных подключений
- контроль доступа 802.1X (в зависимости от конфигурации)
🔁 Сетевые протоколы устойчивости
- Spanning Tree Protocol (STP)
- Rapid STP (RSTP)
- предотвращение сетевых петель
- автоматическая стабилизация топологии
📡 Управление трафиком
- IGMP Snooping (multicast оптимизация)
- QoS (приоритизация трафика — голос, видео)
- Auto-MDIX (автоопределение типа кабеля)
🔷 Аппаратные характеристики
- Flash память: 32 MB
- RAM: 64 MB
- Форм-фактор: 1U rackmount
- Металлический корпус промышленного класса

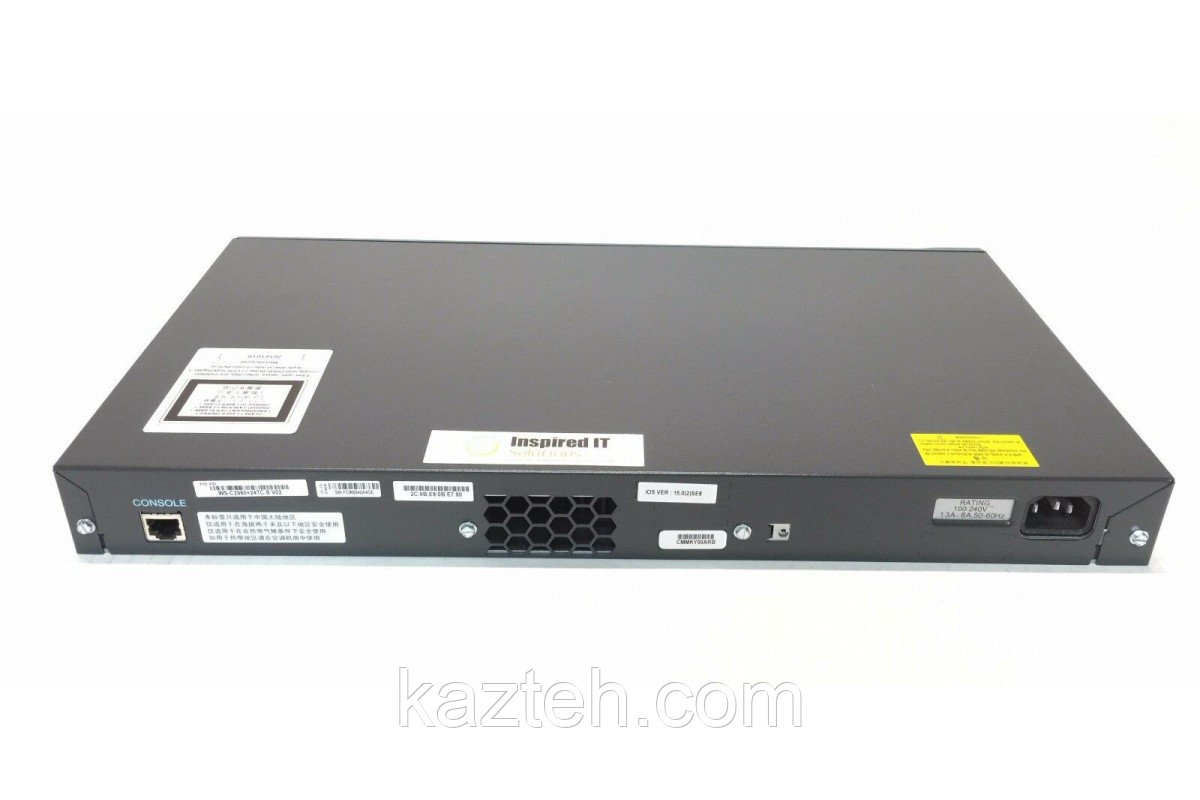

- Консольный порт: RJ-45
- Встроенный блок питания (internal PSU)
- Энергопотребление: около 20–40 Вт
🔷 Надёжность и эксплуатация
Cisco WS-C2960-24TC-S разработан для:
- круглосуточной работы (24/7)
- корпоративной эксплуатации
- стабильной работы без перезагрузок
- длительного срока службы
Дополнительные особенности:
- пассивное охлаждение (низкий уровень шума)
- высокая отказоустойчивость Cisco
- стабильная работа в стойке 19"
⚠️ Важно: модель относится к End-of-Life оборудованию, поэтому не получает новых обновлений, но продолжает использоваться в существующих инфраструктурах.
🔷 Область применения
Коммутатор широко применялся и применяется в:
- офисных сетях компаний
- филиальных отделениях
- учебных лабораториях (CCNA, CCNP)
- малых серверных комнатах
- тестовых и демонстрационных стендах
Основная роль — Access Layer (уровень доступа).
🔷 Преимущества
- высокая стабильность Cisco
- простота настройки через CLI
- надежная работа 24/7
- поддержка VLAN и базовой безопасности
- возможность подключения по оптике (SFP uplink)
- низкое энергопотребление
- долговечность оборудования
🔷 Ограничения
- только Fast Ethernet (нет гигабитных портов доступа)
- устаревшая архитектура
- ограниченный функционал LAN Lite
- отсутствие современных функций Layer 3
- статус End-of-Life / End-of-Support
🔷 Итог
Cisco Catalyst WS-C2960-24TC-S — это классический корпоративный коммутатор, который отлично подходит для базовых сетей доступа. Он обеспечивает стабильную работу, простое управление и достаточную функциональность для офисной инфраструктуры, но уже считается устаревшим для современных высокоскоростных сетей.
