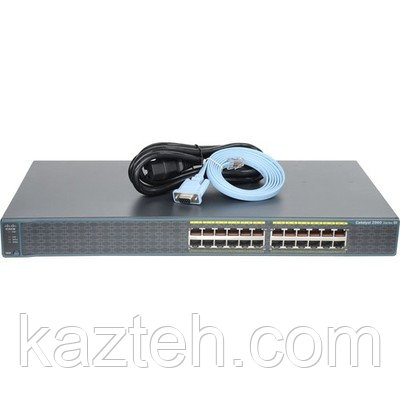

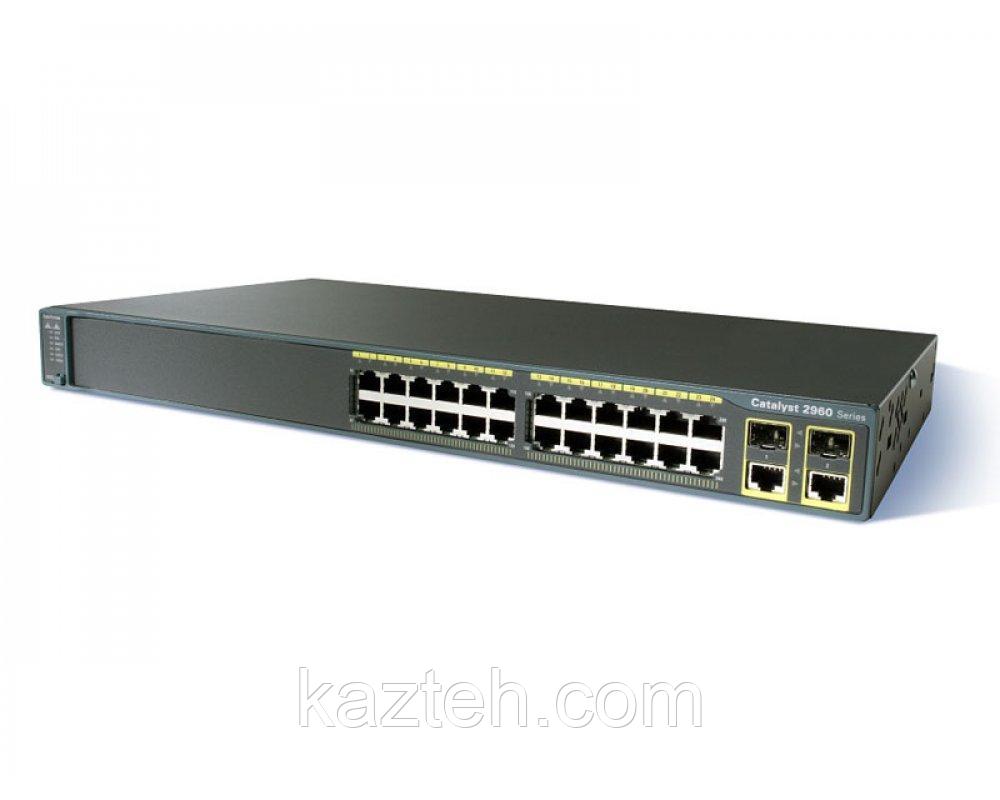

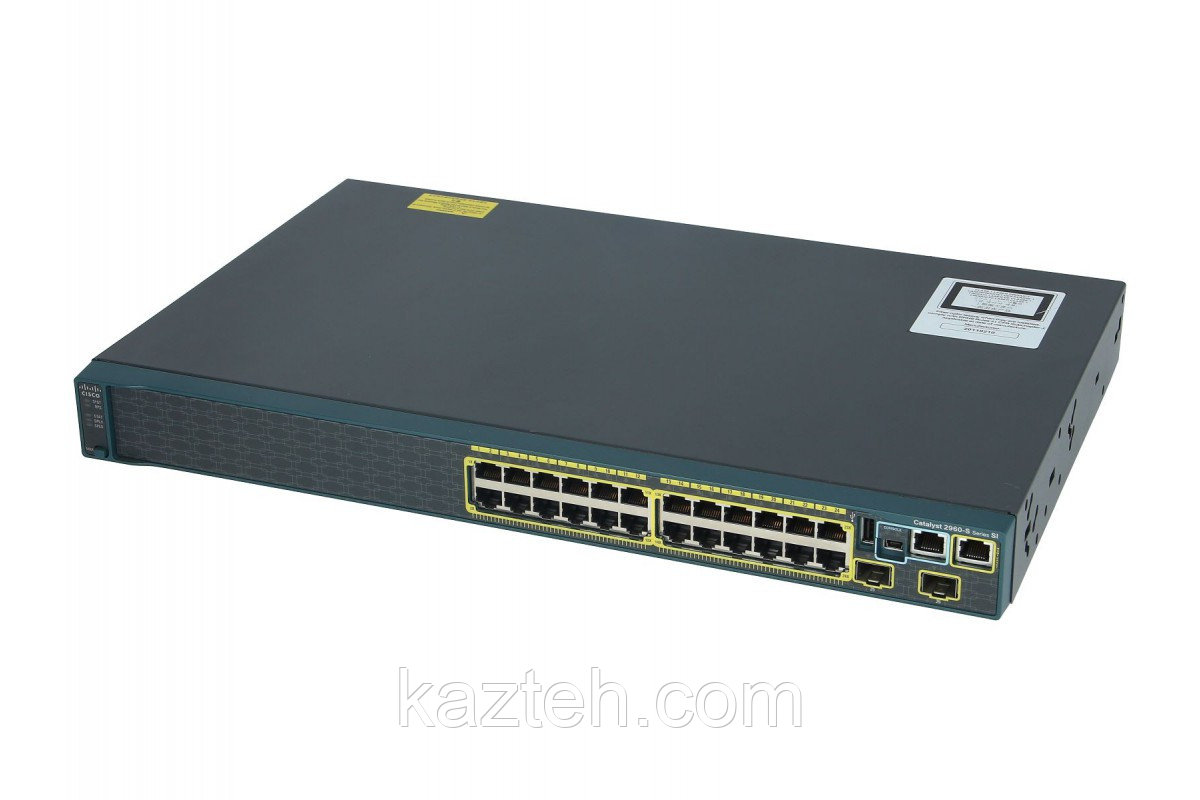

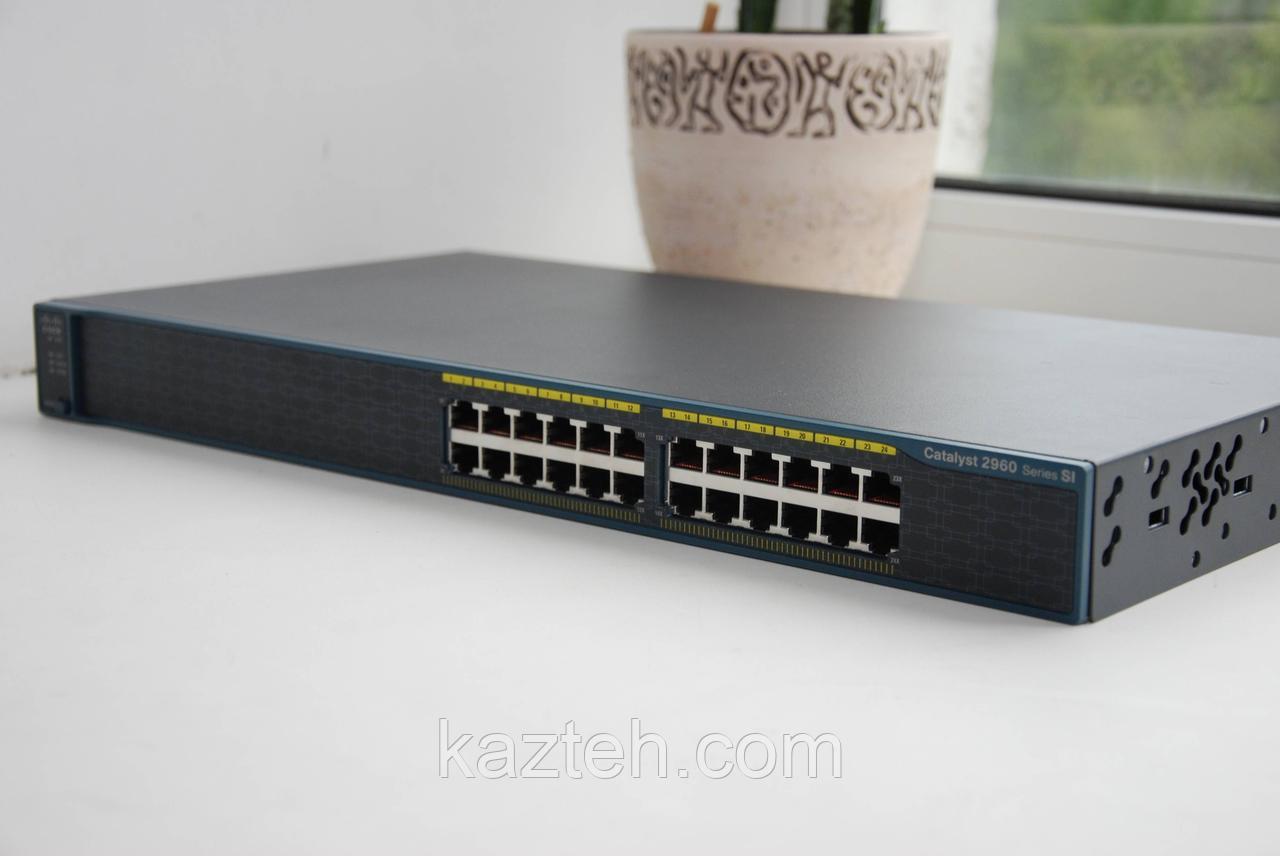

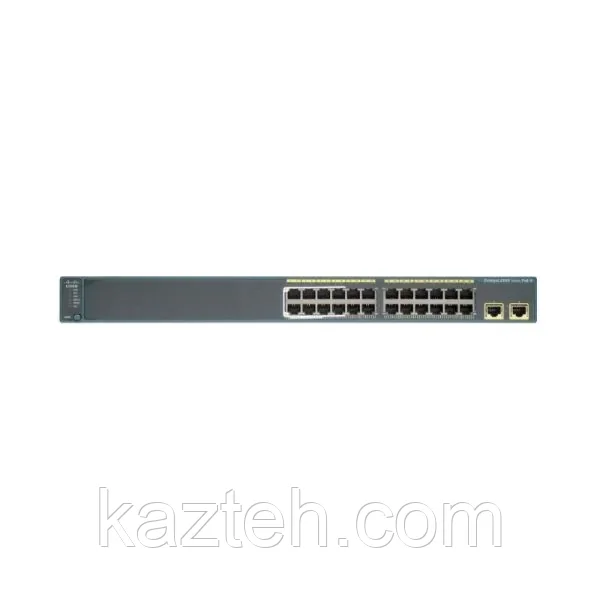

Коммутатор Cisco Catalyst WS-C2960-24-S — это управляемый сетевой коммутатор уровня Layer 2, предназначенный для построения стабильных корпоративных сетей доступа (Access Layer). Устройство относится к популярной серии Cisco Catalyst 2960, которая широко использовалась в офисных инфраструктурах, филиалах компаний, образовательных учреждениях и малом/среднем бизнесе.
Несмотря на то, что модель относится к более раннему поколению оборудования, она до сих пор используется в учебных стендах и в сетях, где требуется базовая, но надёжная коммутация.
🔷 Основное назначение
WS-C2960-24-S выполняет роль коммутатора уровня доступа, обеспечивая подключение конечных устройств к локальной сети:
- рабочие станции (ПК)
- IP-телефоны
- сетевые принтеры
- камеры видеонаблюдения
- точки доступа Wi-Fi
- серверы начального уровня
Он обеспечивает агрегацию пользовательского трафика и передачу его на вышестоящие сетевые устройства (маршрутизаторы или ядро сети).
🔷 Портовая конфигурация
Коммутатор оснащён следующими интерфейсами:
⚙️ Основные порты
- 24 порта Fast Ethernet (10/100 Мбит/с)
предназначены для подключения конечных устройств
⚙️ Uplink порты
- 2 комбинированных uplink порта (RJ-45 / SFP)
используются для подключения к магистральной сети:- через медный Ethernet
- через оптические SFP-модули
Эта схема позволяет интегрировать коммутатор как в небольшие, так и в распределённые корпоративные сети.
🔷 Производительность
Основные показатели устройства:
- Коммутационная способность: до 16 Gbps
- Скорость обработки пакетов: около 6.5 Mpps
- Неблокируемая архитектура (в пределах возможностей модели)
- Поддержка одновременной работы всех портов
Эти параметры обеспечивают стабильную работу в офисных сетях с умеренной нагрузкой.
🔷 Программное обеспечение Cisco IOS
Устройство работает под управлением Cisco IOS LAN Lite, что означает базовый функционал управления:
- настройка VLAN
- базовая маршрутизация на уровне Layer 2
- управление портами
- мониторинг сети
- настройка безопасности
- управление через CLI (консоль)
LAN Lite версия имеет ограниченный функционал по сравнению с LAN Base, но достаточна для стандартных задач доступа.
🔷 Поддерживаемые технологии
🌐 VLAN и сегментация сети
- IEEE 802.1Q (VLAN tagging)
- разделение сети на логические сегменты
- изоляция трафика между отделами
🔐 Безопасность
- Port Security (ограничение MAC-адресов)
- DHCP Snooping (в базовых сценариях)
- ACL (Access Control Lists)
- защита от несанкционированного доступа
🔁 Сетевые протоколы
- Spanning Tree Protocol (STP)
- Rapid STP (RSTP)
- IGMP Snooping (оптимизация multicast)
- Auto-MDIX (автоопределение кабеля)
⚙️ Управление
- CLI (консоль Cisco IOS)
- Telnet / SSH (в зависимости от конфигурации)
- SNMP мониторинг
- Web-интерфейс (ограниченный)
🔷 Аппаратные характеристики
- Flash память: 32 MB
- RAM: 64 MB
- Форм-фактор: 1U rackmount
- Металлический корпус
- Стандартный консольный порт (RJ-45)
🔷 Надёжность и эксплуатация
Коммутатор рассчитан на стабильную работу в корпоративной среде:
- режим работы 24/7
- пассивное охлаждение с вентиляцией
- промышленная надёжность Cisco
- устойчивость к базовым сетевым нагрузкам
Однако модель является устаревшей (End-of-Life), поэтому в современных инфраструктурах используется ограниченно.
🔷 Область применения
Cisco WS-C2960-24-S чаще всего применяется:
- в небольших офисах
- в филиальных сетях
- в учебных лабораториях (CCNA/CCNP практики)
- в тестовых стендах
- в некритичных корпоративных сегментах
🔷 Преимущества
- простота настройки
- стабильная работа
- надежность Cisco
- низкое энергопотребление
- подходит для обучения и базовых сетей
- хорошая совместимость с оборудованием Cisco
🔷 Ограничения
- отсутствует Gigabit Ethernet на access-портах (только 10/100)
- устаревшая архитектура
- ограниченная поддержка современных IOS функций
- End-of-Support статус
