Общее описание

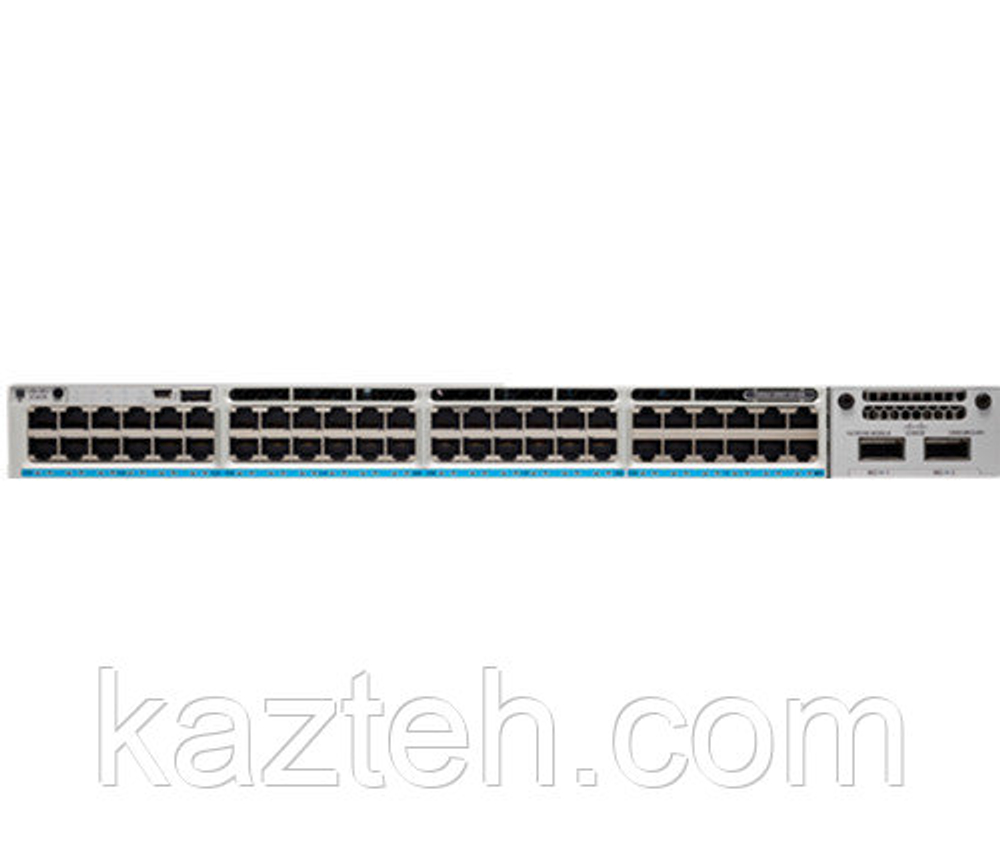

Cisco Catalyst C9300LM‑48T‑4Y‑A — управляемый коммутатор серии Catalyst 9300L с поддержкой Layer 3 маршрутизации и расширенным функционалом (лицензия Network Advantage). Предназначен для корпоративных сетей, используется как коммутатор уровня доступа или распределения и поддерживает стековые конфигурации с высокой пропускной способностью.
Порты и интерфейсы
Порты доступа:
-
48 × 10/100/1000 Mbps RJ‑45 для подключения ПК, телефонов и точек доступа
Uplink‑порты:
-
4 × 25 G SFP28 для подключения к сети агрегации или ядру
Порты управления:
-
1 × RJ‑45 Management
-
1 × консольный порт
-
1 × USB для логов, конфигураций и обновлений
Производительность и ресурсы
-
Пропускная способность коммутации: 296–320 Gbps
-
Скорость пересылки (Forwarding Rate): 220–240 Mpps
-
Стековая пропускная способность StackWise‑320: до 320 Gbps
-
MAC‑адресная таблица: до 32 000 записей
-
Поддержка VLAN: до 4094 VLAN IDs
-
Jumbo Frames: до 9198 байт
Память и ПО
-
DRAM: 8 GB
-
Flash: 16 GB
-
Операционная система: Cisco IOS XE с лицензией Network Advantage (расширенные функции маршрутизации и безопасности)
Функциональные возможности
L2 функции:
-
VLAN, Spanning Tree (Rapid PVST+), LACP, QoS, ACL
L3 функции:
-
Статическая маршрутизация и протоколы RIP, EIGRP, OSPF, IS‑IS, BGP
Прочие функции:
-
MACsec для шифрования канального уровня
-
Policy-Based Routing, VRRP, PIM
-
Автоматизация и телеметрия: NETCONF, RESTCONF, gRPC, YANG, SPAN/RSPAN
-
Поддержка Cisco StackWise‑320 для объединения нескольких коммутаторов в стек
Питание и корпус
-
Стандартный источник питания: AC ~600 W
-
Форм-фактор: 1U для установки в стандартную стойку
-
Вентиляторы интегрированы в шасси, с возможностью резервирования
Условия эксплуатации
-
Рабочая температура: 0 °C … +40 °C
-
Температура хранения: −40 °C … +70 °C
-
Влажность: 5% … 95% без конденсации
Применение
Коммутатор C9300LM‑48T‑4Y‑A подходит для:
-
Корпоративных сетей уровня доступа и распределения
-
Сетей с высокой плотностью устройств
-
Стековых конфигураций с несколькими коммутаторами
-
Сетей, требующих управляемости, расширенной маршрутизации и безопасности
