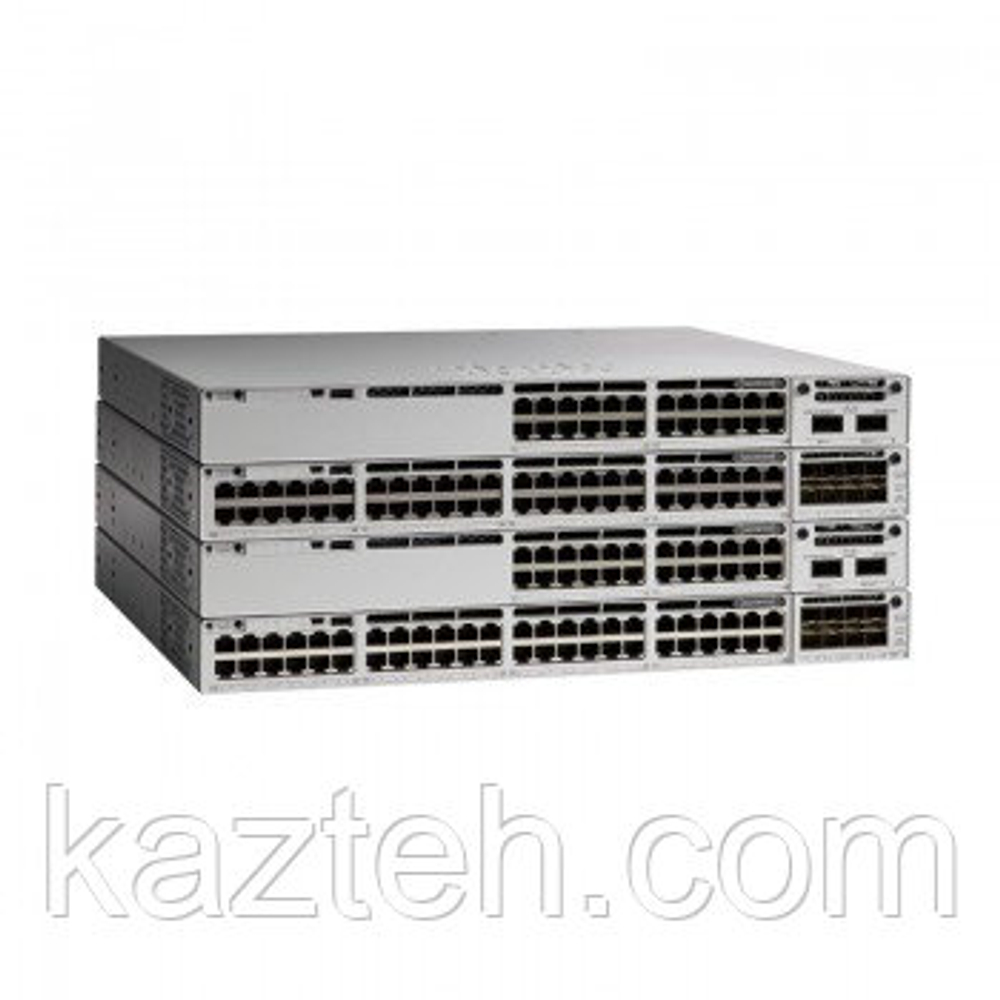

Cisco Catalyst C9300‑48S‑E — управляемый коммутатор уровня доступа/агрегации корпоративного класса из серии Cisco Catalyst 9300. Эта модель предназначена для корпоративных локальных сетей (LAN), кампусов и распределённых сетей, где требуется высокая пропускная способность, надежность, расширенные функции безопасности и поддержка современных сетевых протоколов.
C9300‑серия — «основной рабочий лошадь» для больших корпоративных сетей, поддерживающая стековую архитектуру и богатый набор функций уровня L2/L3.
🔌 Аппаратные характеристики
⚙️ Порты
-
48 × 1 GbE SFP (оптических) портов — для подключения к серверам, магистралям и другим коммутаторам через волоконно‑оптические линии.
-
4 × 10 GbE SFP+ uplink‑порта — для высокоскоростных соединений вверх по сети (ядро/агрегация).
-
1 × консольный порт RJ‑45 — для локального подключения и настройки.
-
1 × micro‑USB порт — для загрузки/восстановления конфигураций или обновлений ПО.
-
Дополнительно: встроенный StackWise‑набор для стекирования нескольких устройств серии 9300 в единый логический коммутатор.
Такой набор портов делает модель C9300‑48S‑E идеальной для оптических сегментов сети с высокой плотностью uplink‑подключений.
⚡ Производительность
-
Коммутационная ёмкость: очень высокая — достаточная для обработки всего трафика линейно на всех портах.
-
Пропускная способность пересылки: оптимизирована для wire‑speed (максимальная скорость без потерь).
-
Поддержка jumbo‑кадров для эффективной передачи крупных пакетов.
-
Поддерживает большое количество MAC‑адресов и таблиц маршрутизации для корпоративных сетей.
Эта модель обеспечивает стабильную работу под высокой нагрузкой и в насыщенных трафиком сегментах.
🧠 Программные возможности (Cisco IOS XE)
Коммутатор работает под управлением Cisco IOS XE и предоставляет широкий набор функций:
🄻 Layer 2 функции
-
VLAN (802.1Q)
-
Spanning Tree (STP, RSTP, MSTP)
-
Port‑Channel / LACP
-
IGMP Snooping
-
Ethernet Ring Protection (ERPS)
🆁 Layer 3 функции
-
Полный стек маршрутизации IPv4/IPv6
-
OSPF, EIGRP, BGP
-
VRF (виртуальные маршрутизируемые сегменты)
-
NAT, DHCP‑Relay
📊 Безопасность и сегментация
-
ACL (Access Control Lists)
-
TrustSec/SGT (маркировка безопасности)
-
DHCP Snooping
-
Dynamic ARP Inspection
-
IP Source Guard
📈 QoS (Качество обслуживания)
-
Расширенное управление трафиком
-
Классификация и приоритезация
-
Настройки для голосового и видео‑трафика
📌 Автоматизация и управление
-
DNA‑Center Ready
-
Cisco StackWise‑набор для объединения нескольких устройств
-
RESTCONF/NETCONF/YANG
-
Plug‑and‑Play (PnP)
Эти функции дают широкие возможности для построения корпоративных и гибридных сетей.
🛠 Стековоcть и масштабируемость
-
StackWise‑480 — технология стекирования до 8 устройств C9300 в один логический блок, с общей конфигурацией и управлением.
-
Это позволяет эффективно масштабировать сеть и упрощает администрирование.
📏 Физические характеристики
-
Форм‑фактор: монтаж в стойку 19″
-
Размеры и вес: стандартные для корпоративного агрегиратора уровня доступа
-
Охлаждение: активное
-
Рабочие параметры рассчитаны на эксплуатацию в корпоративных/серверных помещениях.
🏢 Область применения
Коммутатор Cisco Catalyst C9300‑48S‑E идеально подходит для:
-
корпоративных кампусов
-
больших офисных сетей
-
сетей, требующих высокоскоростной оптической агрегации
-
сегментов с высокой плотностью пользователей и устройств
-
сетей с требованиями к безопасности, сегментации и автоматизации
🧾 Итог
Cisco Catalyst C9300‑48S‑E — это корпоративный управляемый коммутатор с:
-
48 × 1 GbE оптическими SFP портами
-
4 × 10 GbE SFP+ uplink‑портами
-
широким набором L2/L3 функций
-
продвинутыми средствами безопасности, QoS и автоматизации
-
возможностью стекового объединения
Он обеспечивает высокую производительность, гибкость и надежность для построения современных сетевых инфраструктур корпоративного уровня.
