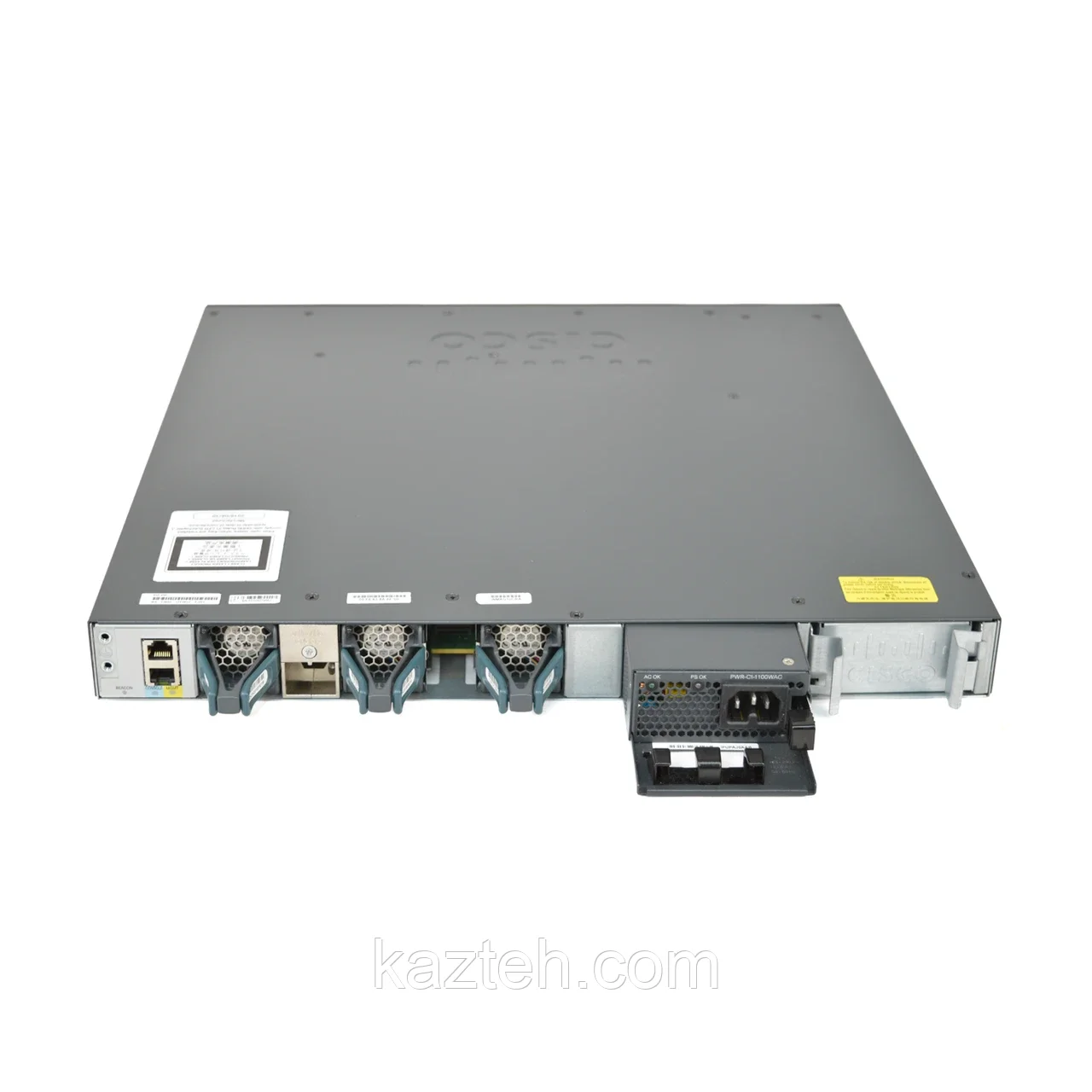

Коммутатор Cisco Catalyst C1-WS3650-48FQ/K9 — это корпоративный управляемый коммутатор уровня Layer 2 и Layer 3, относящийся к серии Cisco Catalyst 3650 (платформа с конвергенцией проводной и беспроводной сети). Он предназначен для построения масштабируемых, отказоустойчивых и высокопроизводительных сетей доступа в корпоративной инфраструктуре.
🔷 Общая архитектура и позиционирование
C1-WS3650-48FQ/K9 — это:
- фиксированный (fixed configuration) коммутатор
- форм-фактор 1U для установки в стойку
- enterprise-класс оборудования
- поддержка StackWise-160 (стек до нескольких устройств)
- Layer 2 + полноценные Layer 3 функции
- поддержка конвергентной сети (wired + wireless)
- рассчитан на 24/7 работу
👉 Платформа Cisco 3650 известна как один из первых коммутаторов, объединяющих проводную и беспроводную инфраструктуру в одном устройстве.
🔷 Основное назначение
Коммутатор используется для:
- корпоративных сетей (Enterprise LAN)
- кампусных сетей (Campus networks)
- агрегации доступа
- IP-телефонии (VoIP)
- Wi-Fi инфраструктуры
- подключения серверов и рабочих станций
- управления беспроводными клиентами (в некоторых режимах)
🔷 Портовая конфигурация
⚙️ Основные порты:
- 48 портов Gigabit Ethernet (10/100/1000 Mbps)
Особенности:
- полная гигабитная скорость
- автоопределение скорости
- поддержка VLAN (802.1Q)
- высокая пропускная способность
- работа всех портов на линейной скорости
👉 Это полноценный высокоплотный access-коммутатор.
⚙️ Uplink интерфейсы:
- 4 x 10G SFP+ uplink порта
Назначение:
- подключение к ядру сети (Core)
- высокоскоростная агрегация
- оптические соединения
- резервирование каналов
- построение магистральных линий
🔷 Производительность
Основные характеристики:
- Коммутационная способность: 176 Gbps
- Forwarding rate: до 130.95 Mpps
- MAC-таблица: до 32 000 адресов
- VLAN: до 4094 VLAN
- Stack bandwidth: до 160 Gbps (StackWise-160)
👉 Это мощный коммутатор уровня enterprise access с высокой пропускной способностью и поддержкой 10G uplink.
🔷 StackWise-160 (стековая архитектура)
- поддержка до 9 коммутаторов в стеке
- единое логическое управление
- высокая отказоустойчивость
- автоматическая синхронизация конфигурации
- резервирование и балансировка нагрузки
- упрощённое администрирование сети
👉 Стек превращает несколько устройств в один логический коммутатор.
🔷 Cisco IOS и функциональность
Коммутатор работает под управлением Cisco IOS IP Base / IP Services (в зависимости от лицензии).
🔷 L3 возможности:
- статическая маршрутизация
- RIP v1/v2
- OSPF
- EIGRP
- PIM multicast
- HSRP / VRRP
- Policy-Based Routing
👉 Это полноценные Layer 3 возможности, в отличие от 2960XR (IP Lite).
🔷 L2 функции
- VLAN (802.1Q)
- STP / RSTP / MSTP
- EtherChannel (LACP)
- IGMP Snooping
- Port Security
- DHCP Snooping
- Storm Control
- ACL (Access Control Lists)
- Dynamic ARP Inspection
- QoS (Quality of Service)
🔷 Беспроводные функции (ключевая особенность 3650)
- интеграция с Wi-Fi инфраструктурой
- поддержка wireless controller функций (в зависимости от режима)
- управление точками доступа
- CAPWAP обработка
- унифицированная политика wired + wireless
👉 Это одна из ключевых причин выбора серии 3650 в корпоративных сетях.
🔷 Безопасность
- 802.1X аутентификация
- RADIUS / TACACS+
- SSH / SNMPv3
- IP Source Guard
- Dynamic ARP Inspection
- Port Security
- защита управления сетью
🔷 Аппаратные характеристики
- RAM: 4 GB (типично для 3650 серии)
- Flash: 4 GB
- CPU: multicore Cisco UADP ASIC
- Форм-фактор: 1U rackmount
- Питание: модульные блоки питания (зависит от конфигурации)
- Поддержка резервирования питания
- Охлаждение: активное (fan modules)
🔷 Надёжность и эксплуатация
C1-WS3650-48FQ/K9:
- рассчитан на 24/7 корпоративную эксплуатацию
- высокая отказоустойчивость
- поддержка горячей замены модулей питания/вентиляторов
- StackWise-160 обеспечивает резервирование
- MTBF высокий (enterprise уровень)
🔷 Область применения
- крупные корпоративные сети
- кампусные инфраструктуры
- банки и финансовые организации
- государственные учреждения
- дата-центры access/distribution уровня
- сети с Wi-Fi и VoIP интеграцией
🔷 Преимущества
- 48 гигабитных портов
- 4 x 10G SFP+ uplink
- StackWise-160 (до 160 Gbps)
- полноценный L3 функционал
- поддержка wireless-интеграции
- высокая масштабируемость
- enterprise уровень надёжности
🔷 Недостатки
- высокая стоимость
- сложная конфигурация
- избыточен для малых сетей
- требует лицензирования функций
- энергопотребление выше, чем у 2960XR
🔷 Итог
Cisco Catalyst C1-WS3650-48FQ/K9 — это мощный корпоративный коммутатор уровня enterprise, объединяющий проводные и беспроводные технологии, с 48 гигабитными портами, 10G uplink и стековой архитектурой StackWise-160. Он идеально подходит для крупных и сложных сетей с высокими требованиями к производительности и отказоустойчивости.
