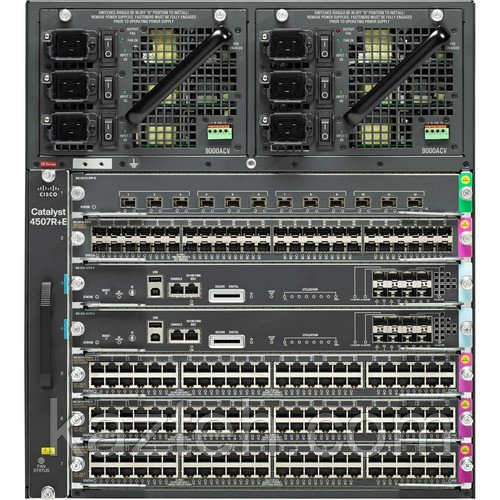

Cisco Catalyst C1-C4507R+E — это высокопроизводительный, модульный коммутатор корпоративного уровня, входящий в семейство Catalyst 4500E. Он предназначен для построения масштабируемых, отказоустойчивых сетевых инфраструктур в средних и крупных организациях. Благодаря модульной архитектуре и поддержке резервирования, коммутатор идеально подходит для использования в качестве ядра сети или уровня агрегации в кампусных, офисных и образовательных сетях.
Архитектура и конструкция
Шасси C1-C4507R+E имеет семь слотов, из которых два предназначены для модулей управления (Supervisor Engines), а пять — для линейных интерфейсных карт. Такая конструкция обеспечивает гибкость при настройке оборудования и позволяет адаптировать коммутатор под специфические задачи, включая подключение большого числа пользователей, серверов или устройств PoE.
Форм-фактор устройства — стоечный (rack mountable), высота — 11 RU, что делает его удобным для установки в стандартные серверные стойки.
Основные преимущества
-
Резервирование модулей управления: наличие двух слотов для Supervisor Engine позволяет настроить систему на работу в режиме высокой доступности (HA). При отказе одного модуля управление автоматически переходит на резервный.
-
Гибкость конфигурации: возможность использования широкого спектра линейных карт (Fast Ethernet, Gigabit Ethernet, 10 Gigabit Ethernet, с поддержкой PoE и без), что обеспечивает совместимость с различными типами сетевого оборудования.
-
Масштабируемость: коммутатор может поддерживать сотни портов, в зависимости от установленных карт. Это делает его идеальным для сетей, которые требуют постоянного расширения.
-
Поддержка высоких скоростей: при использовании современных модулей управления возможно достижение пропускной способности до нескольких сотен гигабит в секунду.
-
Надежность и отказоустойчивость: горячая замена модулей, вентиляторов и источников питания без остановки работы устройства. Также поддерживается установка резервных блоков питания.
-
Интеллектуальные функции: коммутатор поддерживает функции уровня 2 и 3, включая маршрутизацию, протоколы VLAN, QoS, ACL, Multicast и многое другое.
-
Поддержка Cisco ONE: интеграция с программной платформой Cisco ONE позволяет лицензировать функции по мере необходимости, без замены оборудования.
Технические характеристики (в зависимости от конфигурации)
-
Слоты: 7 (2 под Supervisor Engine, 5 под линейные карты)
-
Пропускная способность: до 928 Гбит/с (в зависимости от Supervisor)
-
Порты: до 240 портов Ethernet
-
Поддержка PoE/PoE+: есть, при установке соответствующих карт и блоков питания
-
Источники питания: возможность установки двух блоков питания (AC или DC)
-
Охлаждение: модуль вентиляторов с горячей заменой
-
Управление: CLI (командная строка), SNMP, Telnet, SSH, Cisco Prime
Применение
Cisco Catalyst C1-C4507R+E применяется в самых требовательных сетевых средах, включая:
-
Центральные офисы и кампусы крупных организаций
-
Учебные заведения, университеты, исследовательские центры
-
Правительственные и муниципальные учреждения
-
ЦОДы (центры обработки данных), как коммутатор доступа или агрегации
-
Инфраструктуры с большим количеством устройств, нуждающихся в PoE
